多级变速齿轮箱结构展示三维作品

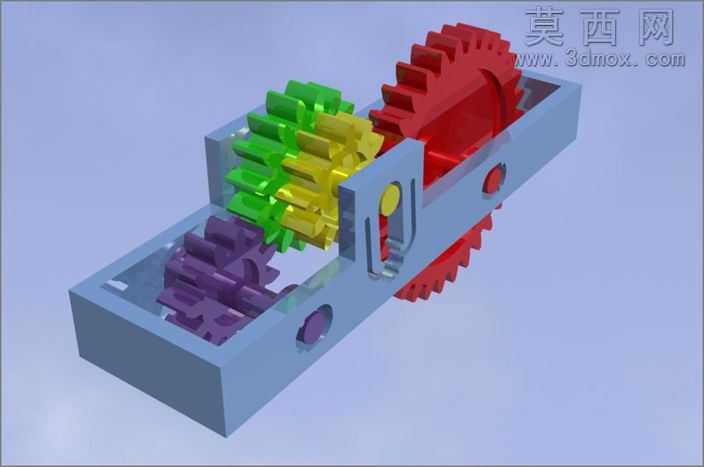

本作品为多级变速齿轮箱的三维建模展示作品，建模过程中严格遵循机械传动设计的基本逻辑，对箱体、各级传动齿轮、安装轴、定位结构等部件进行了等比例还原。首先在建模阶段，先完成整体箱体的框架搭建，采用开放式半包围箱体结构，预留出各齿轮轴的安装孔位与滑动调节槽位，箱体边缘做了适配装配的倒角处理，保证各部件装配时不存在结构干涉。各级齿轮建模时，严格按照渐开线齿轮的齿形参数生成齿廓，区分不同传动比的齿轮尺寸：输入端大尺寸红色齿轮作为动力输入级，紫色、绿色、黄色三组不同齿数的齿轮构成变速换挡齿轮组，通过不同齿轮副的啮合搭配，实现多档位转速扭矩的转换输出，齿轮中心的轴孔、定位凸台结构都做了精细化建模，还原真实齿轮的装配特征。材质与渲染阶段，为了清晰区分不同功能的部件，给箱体赋予了哑光浅蓝金属材质，模拟铸铁箱体的磨砂金属质感；不同档位的变速齿轮分别赋予紫色、绿色、黄色、红色的高饱和度彩色硬质塑料质感材质，既能够直观区分各级齿轮组的层级关系，也能清晰展示齿轮之间的啮合位置与传动路径；安装轴与定位销采用亮面金属材质，突出轴类零件的光洁加工特征。渲染时采用柔和的均匀布光，避免金属材质产生过强的反光遮挡结构细节，视角选择斜向俯视角度，能够同时展示箱体外部结构与内部齿轮组的排布状态，将滑动调节槽的换挡结构清晰呈现。设计思路上，本作品以直观展示多级齿轮变速的核心原理为目标，没有添加多余的外壳遮挡内部结构，将齿轮啮合、档位切换的核心结构完全外露，让观看者能够清晰理解不同齿数齿轮搭配实现变速的机械逻辑，各齿轮之间的啮合间隙、轴与孔的配合间隙都按照真实装配公差进行设置，既保证结构展示的直观性，也符合机械设计的工程合理性，可作为机械传动教学、齿轮箱结构认知的直观展示素材，帮助学习者快速理解多级变速齿轮箱的工作原理与结构组成。
