?? 梁模拟 – 静态结构分析

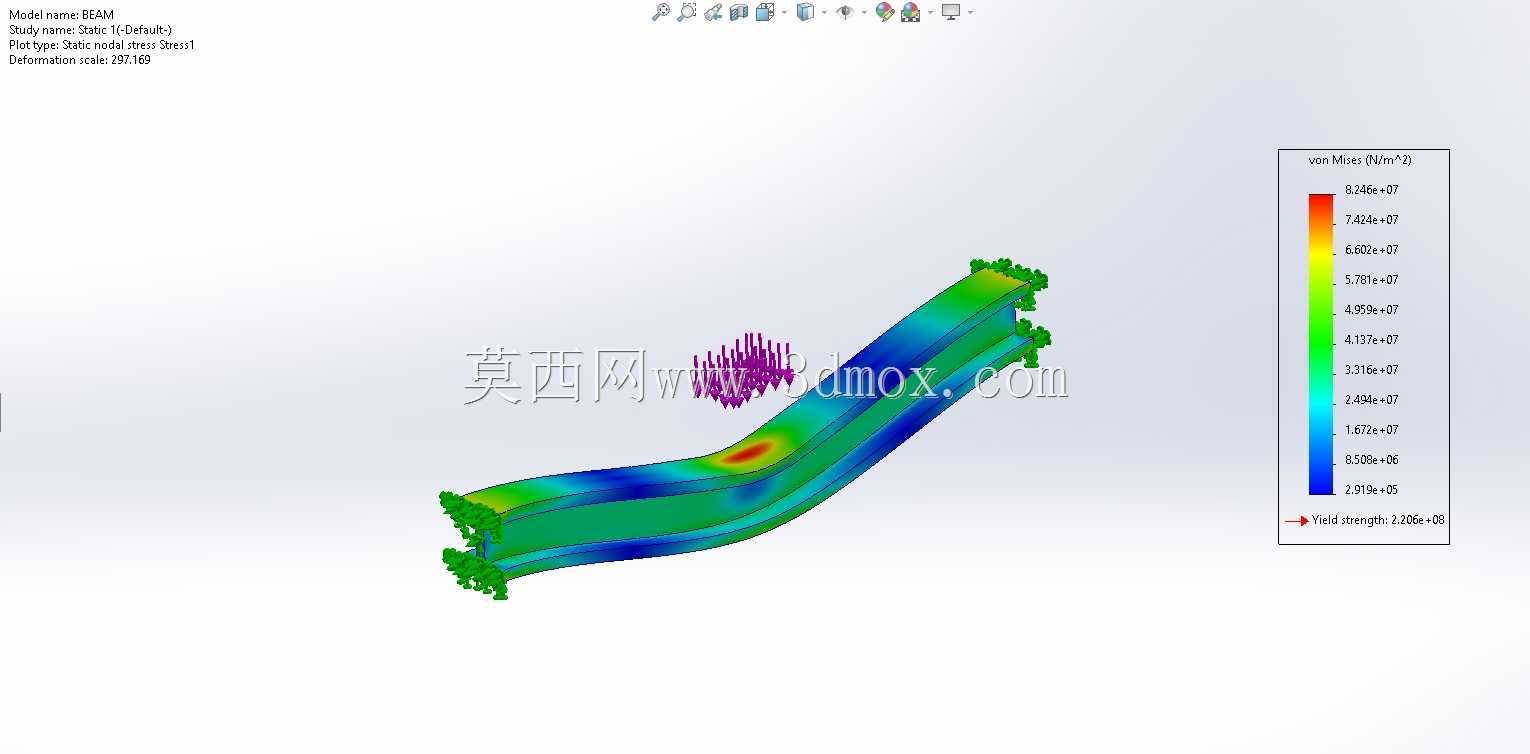

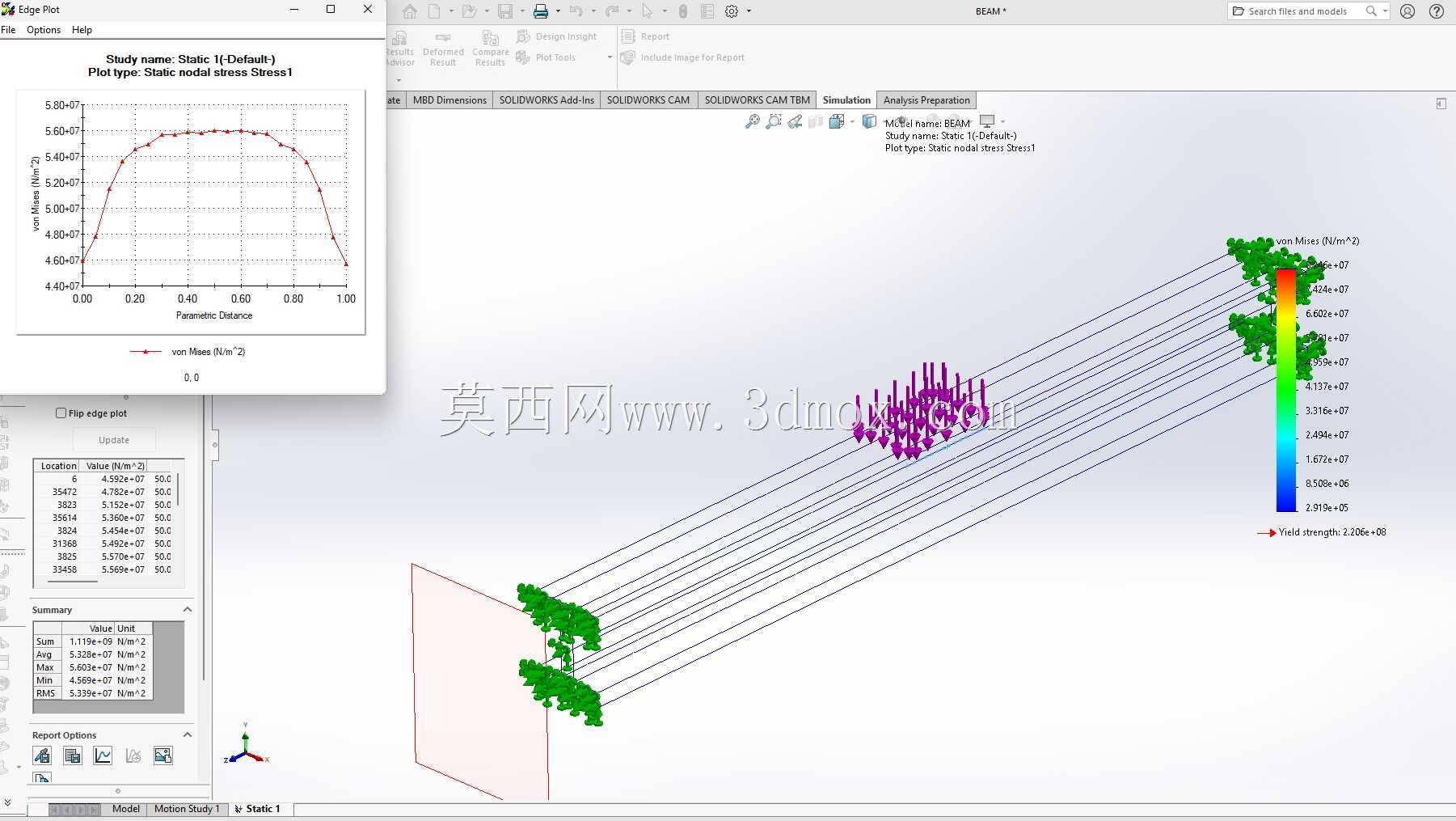

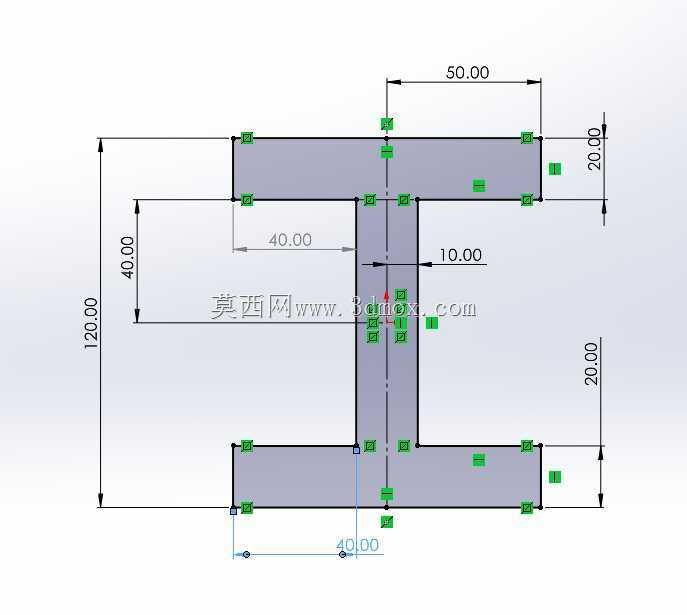

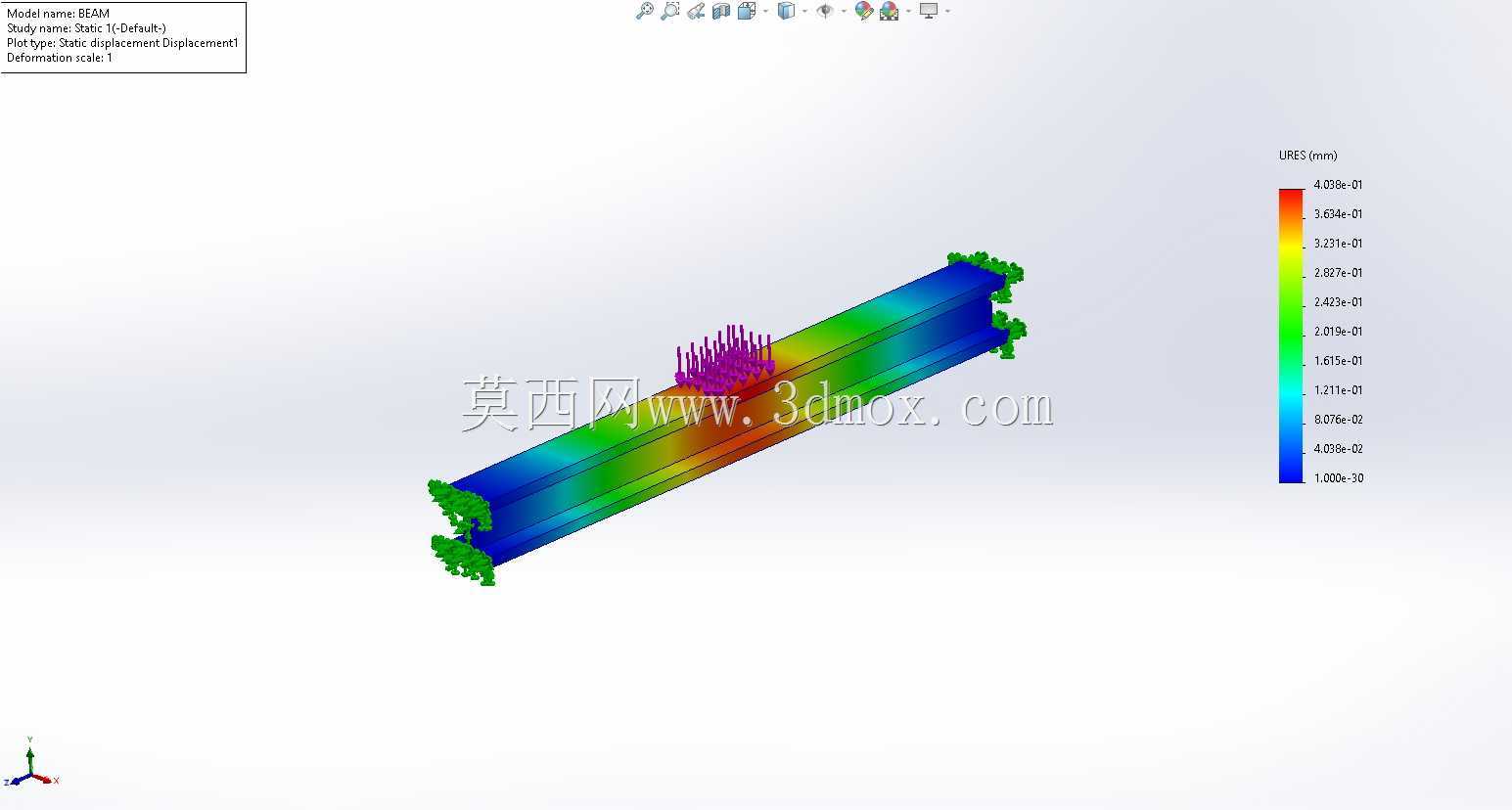

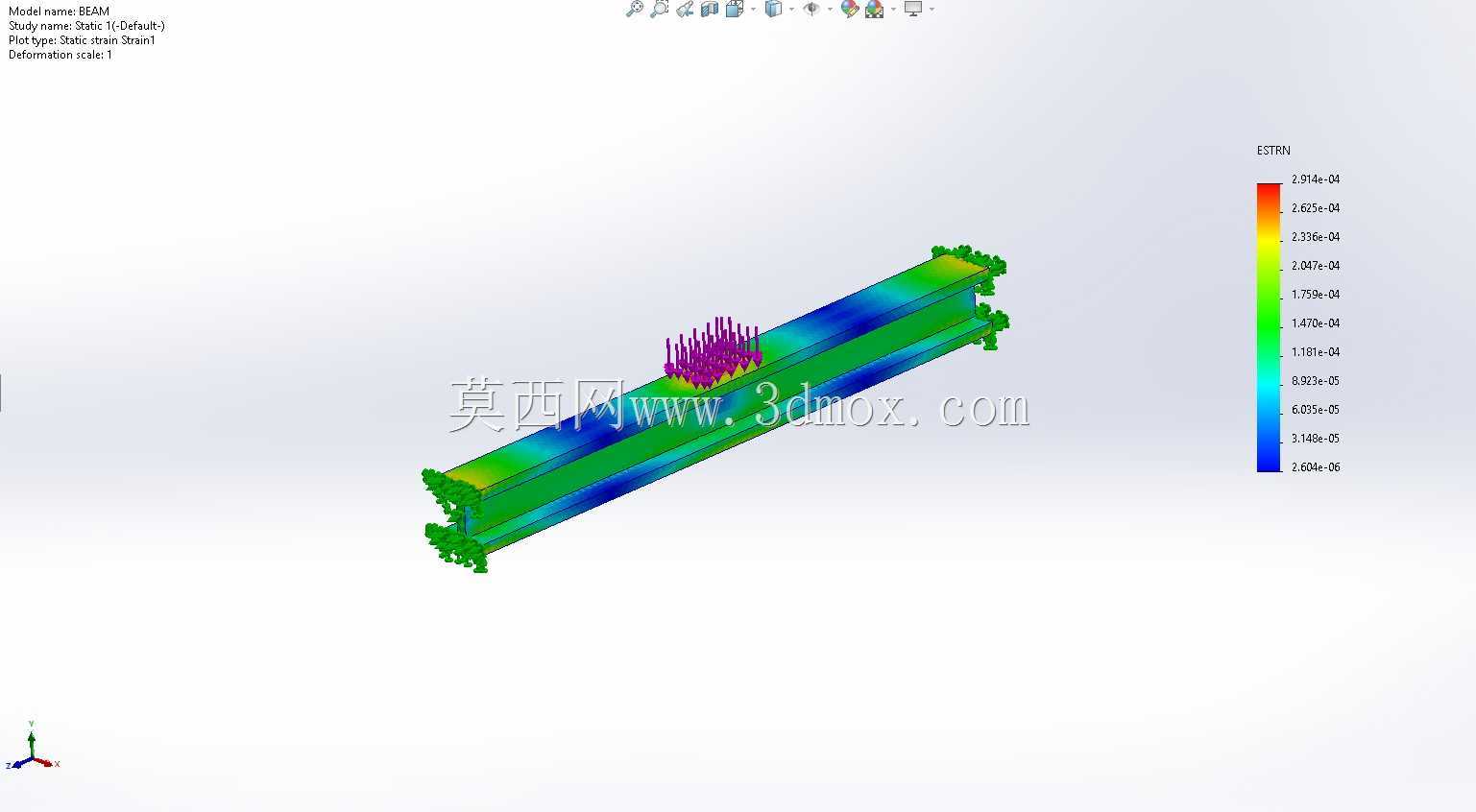

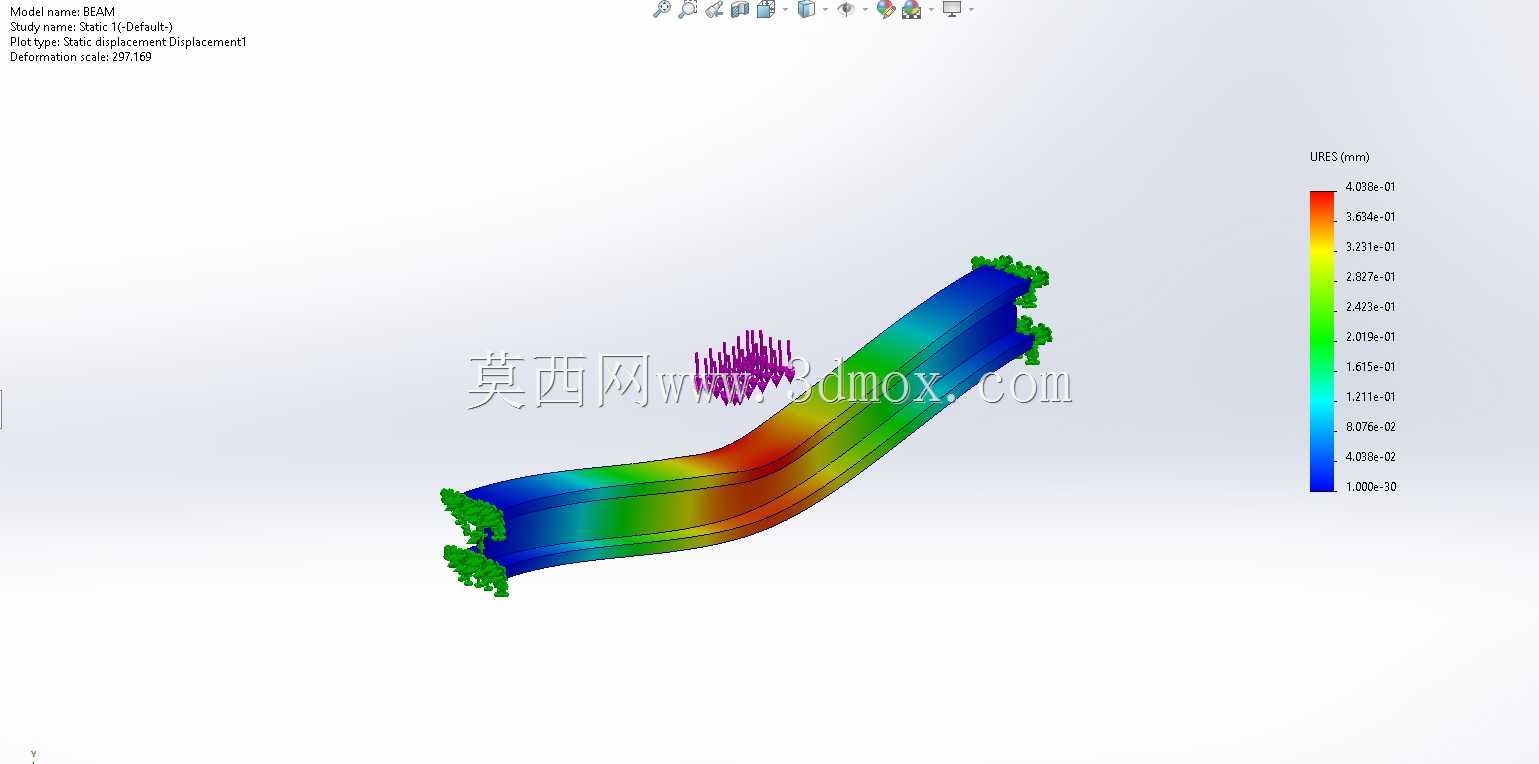

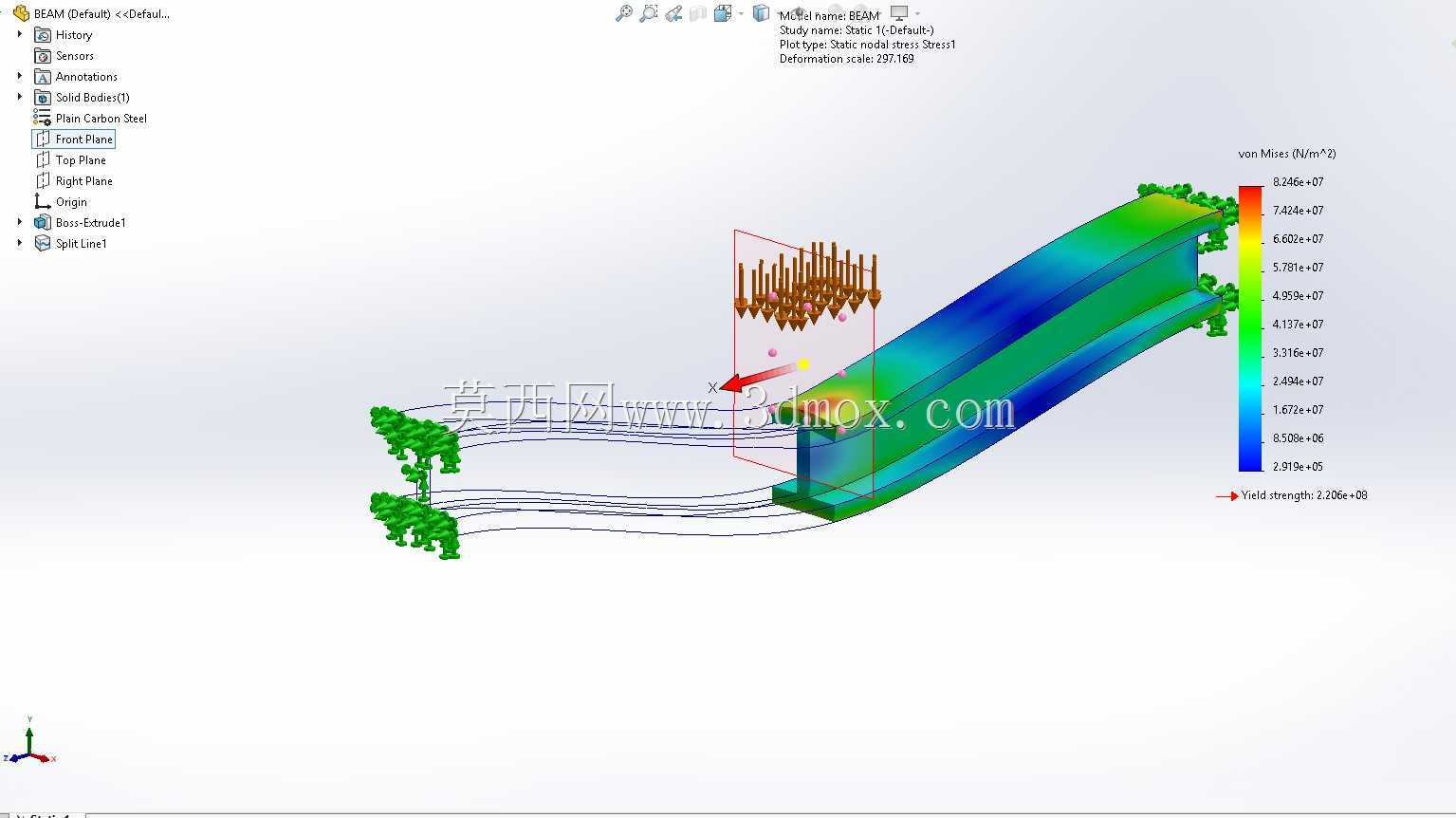

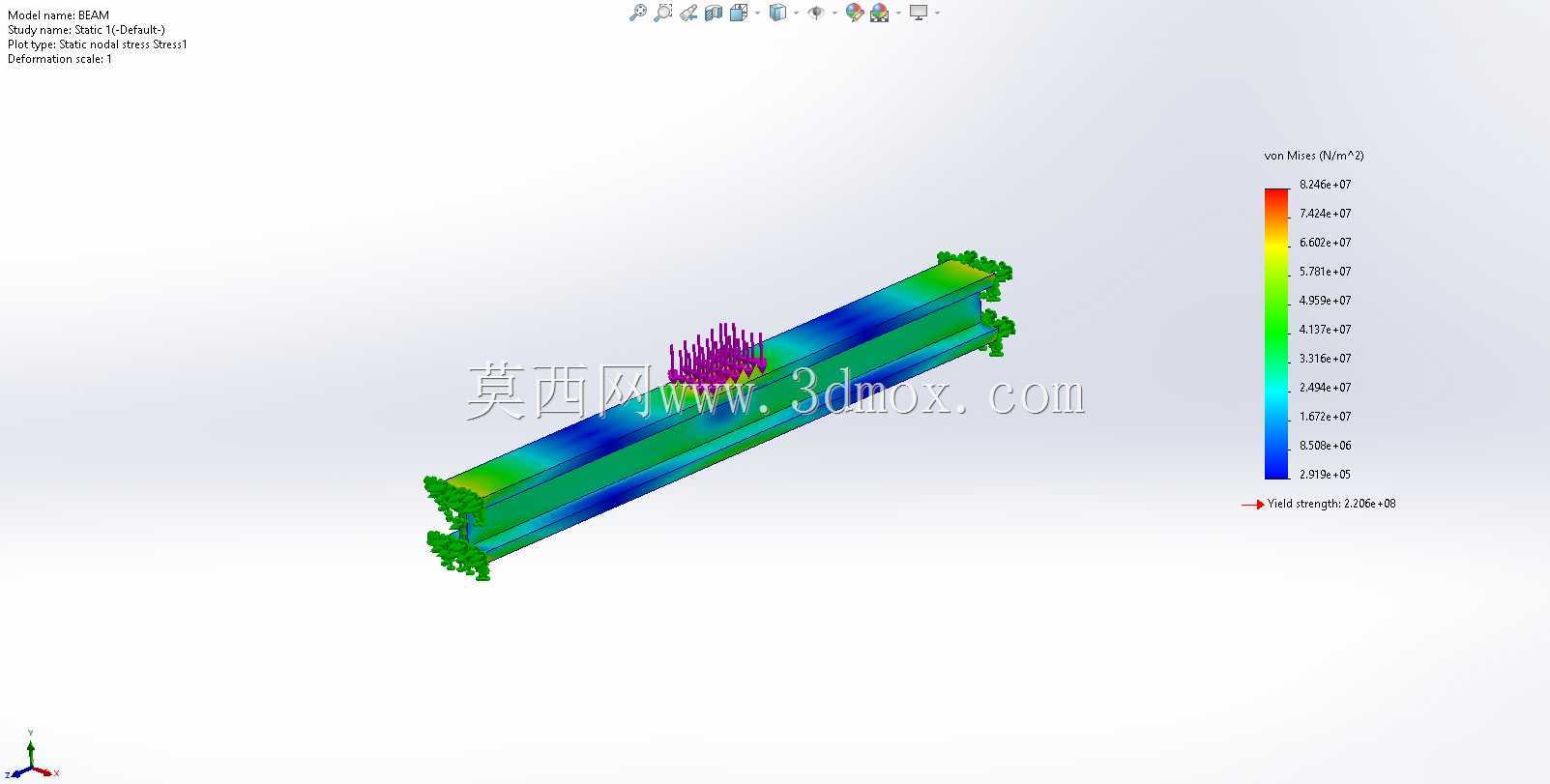

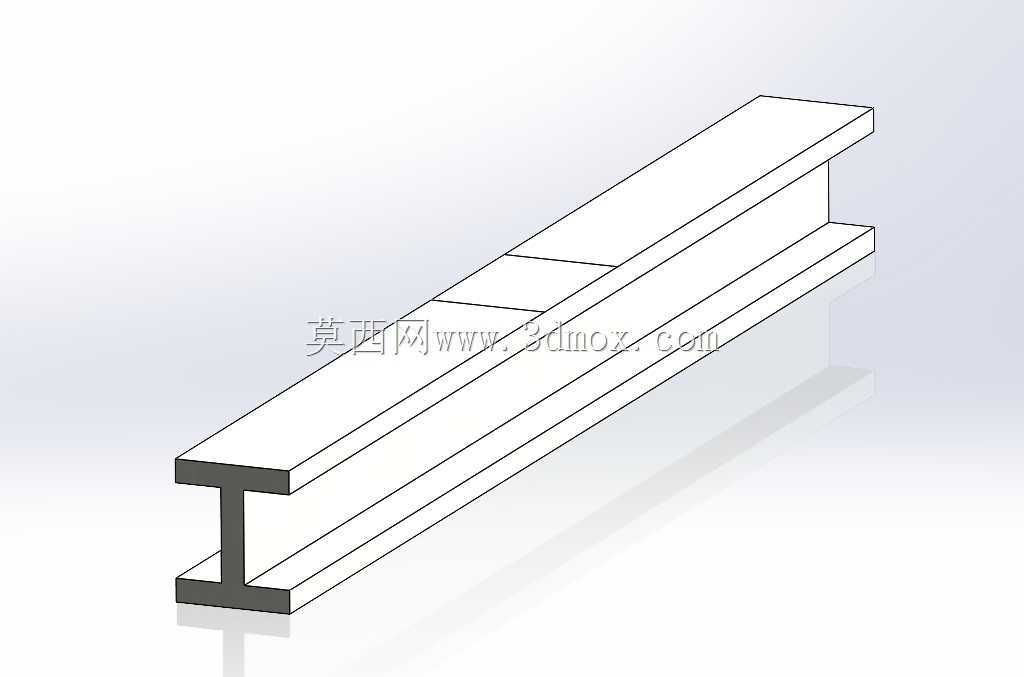

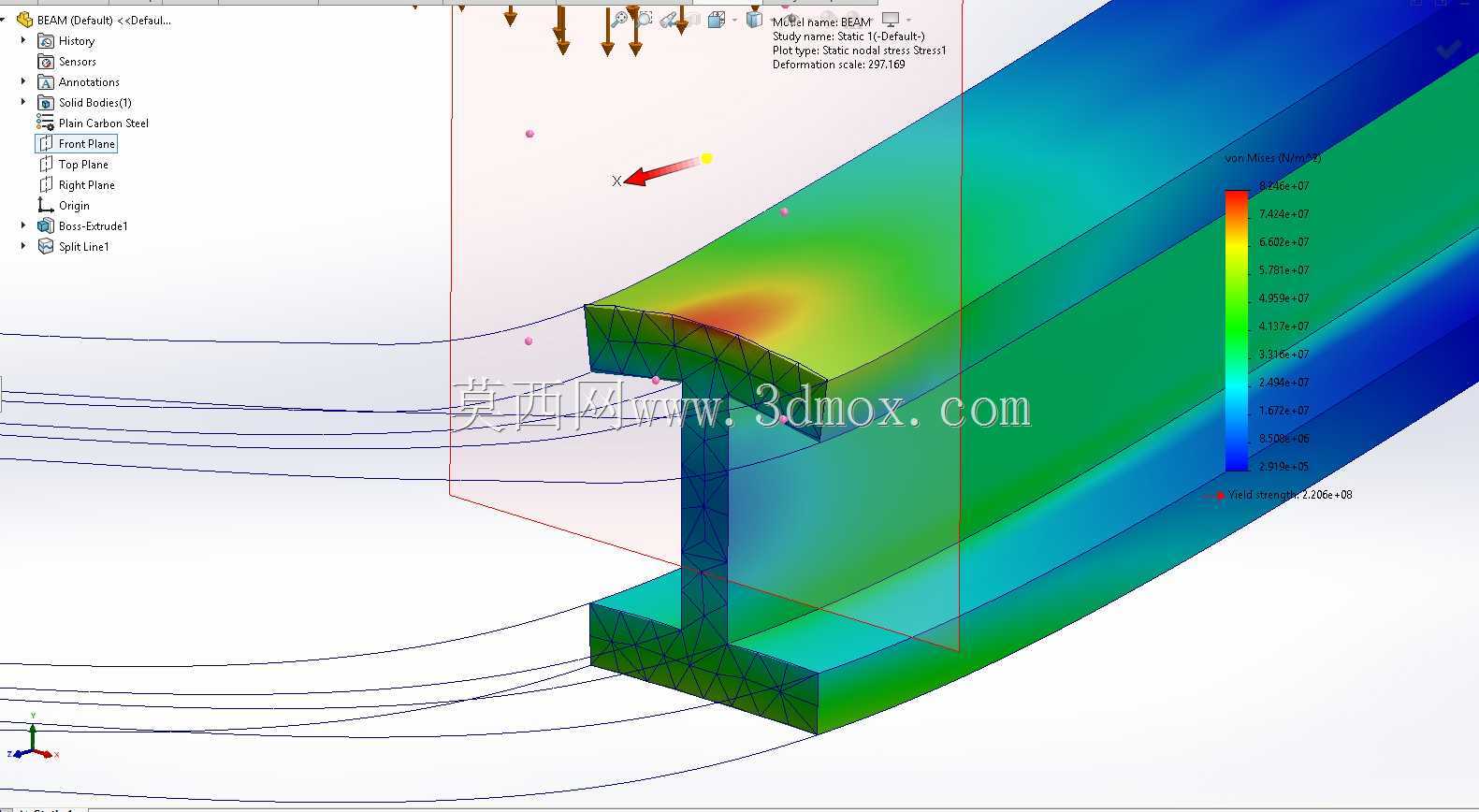

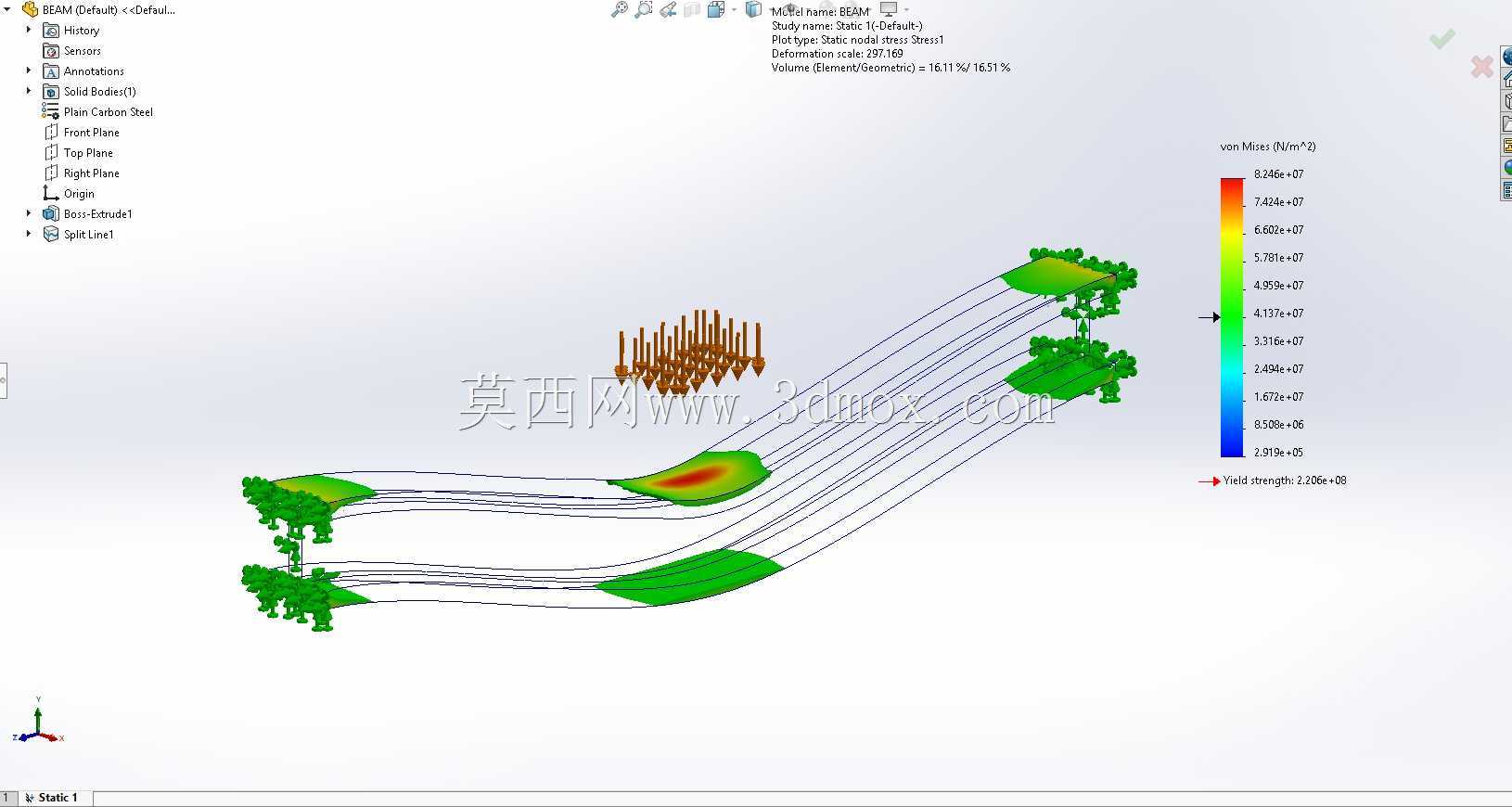

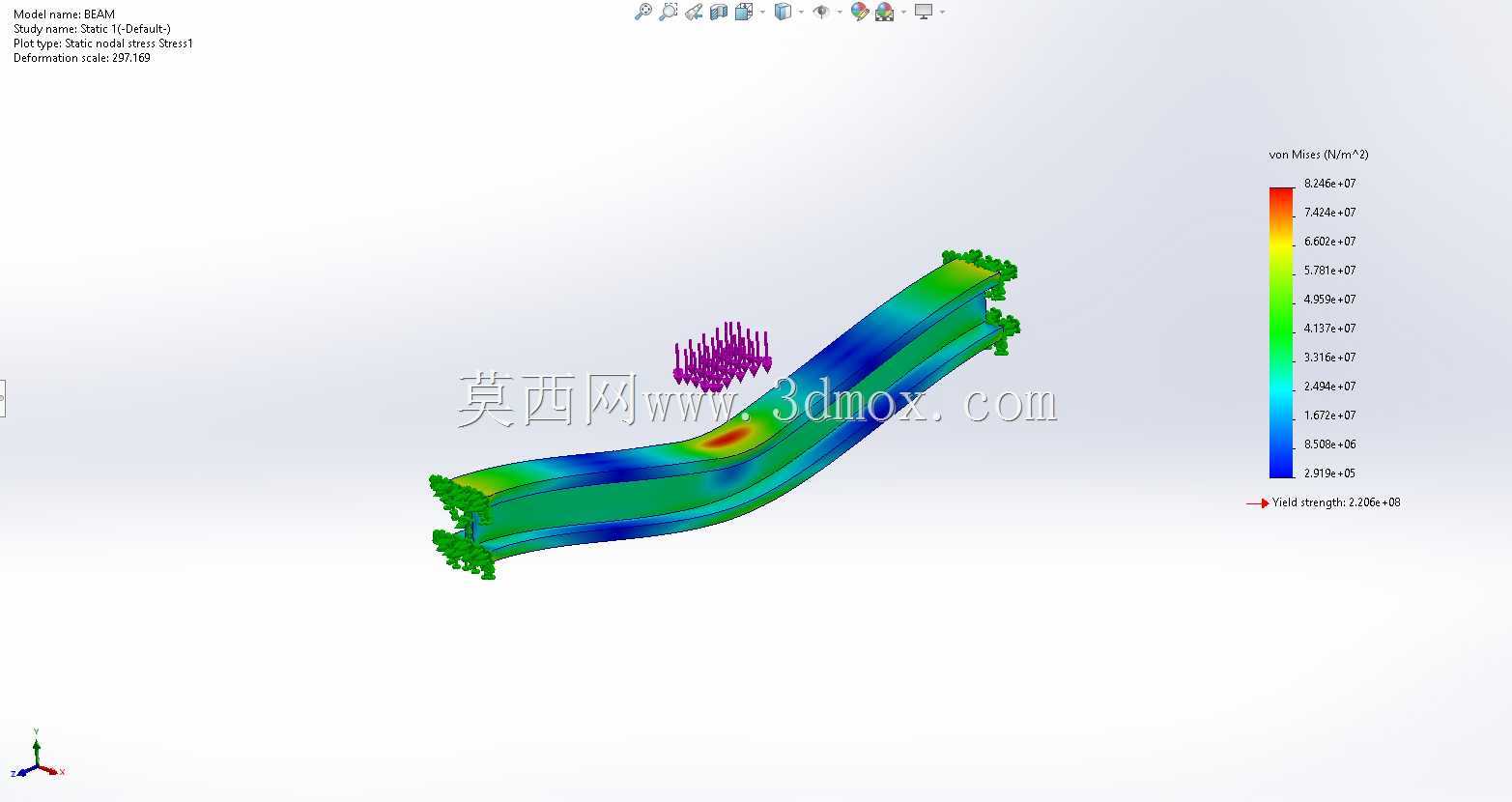

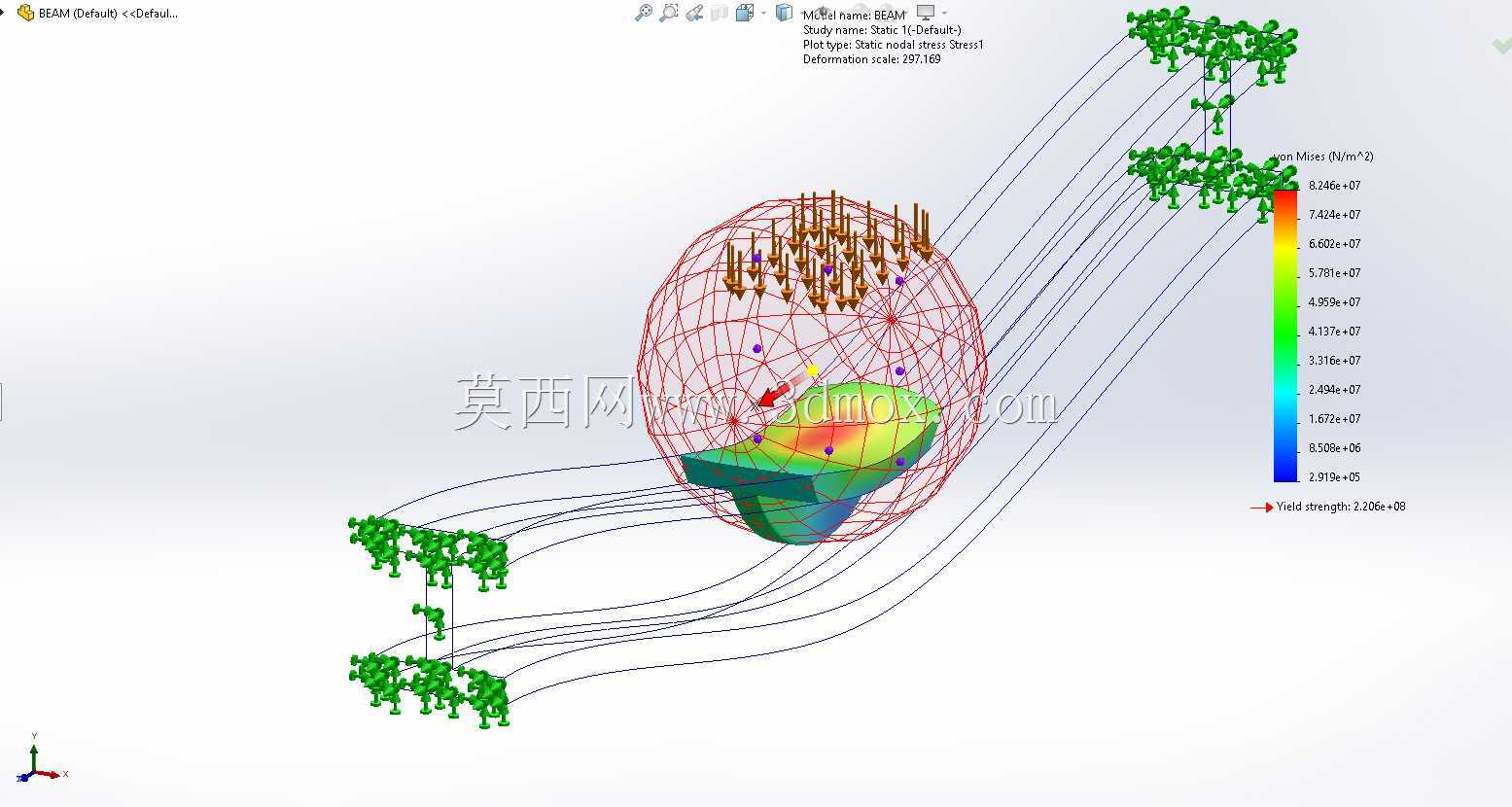

?? SolidWorks Simulation | ?? 教学项目 | ?? 碳钢工字梁本项目对一根定制设计的工字梁进行静态结构分析，该梁使用 SolidWorks Simulation 进行建模和仿真。该梁由普通碳钢制成，承受中心点载荷。本研究评估了梁在弯曲下的结构性能，并根据冯·米塞斯应力标准确定了其安全系数 (FOS)。?? 项目详情：软件： SolidWorks 2024（模拟插件）分析类型：静态结构目的：教育和演示材料：普通碳钢屈服强度： 220.6 MPa施加载荷： 70，000 N（梁中心）梁长度： 1200 mm横截面：自定义 I 型截面（根据模型草图）?? 关键模拟输出：? 最大冯·米塞斯应力： 82.46 MPa? 安全系数： 2.67? 结论：在给定的载荷条件下，设计在结构上是安全的? 挠度：在可接受的范围内（中心约 1.28 毫米）?? 用例：此模拟仅用于教育目的，以演示梁理论、应力分析和设计验证SolidWorks。它为对结构仿真和基于 CAD 的 FEA 感兴趣的学生、工程师和爱好者提供了一个参考项目。?? 包含：完整的 3D SolidWorks 模型、仿真设置和结果、PDF 仿真报告、辅助草图和截面几何图。
