花园洒水器 3 臂旋转可调喷嘴

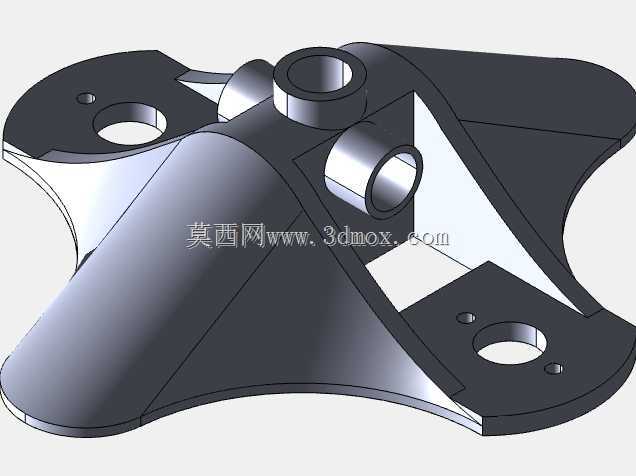

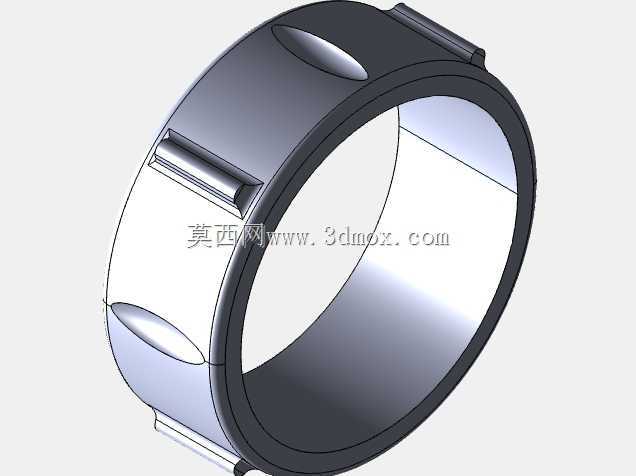

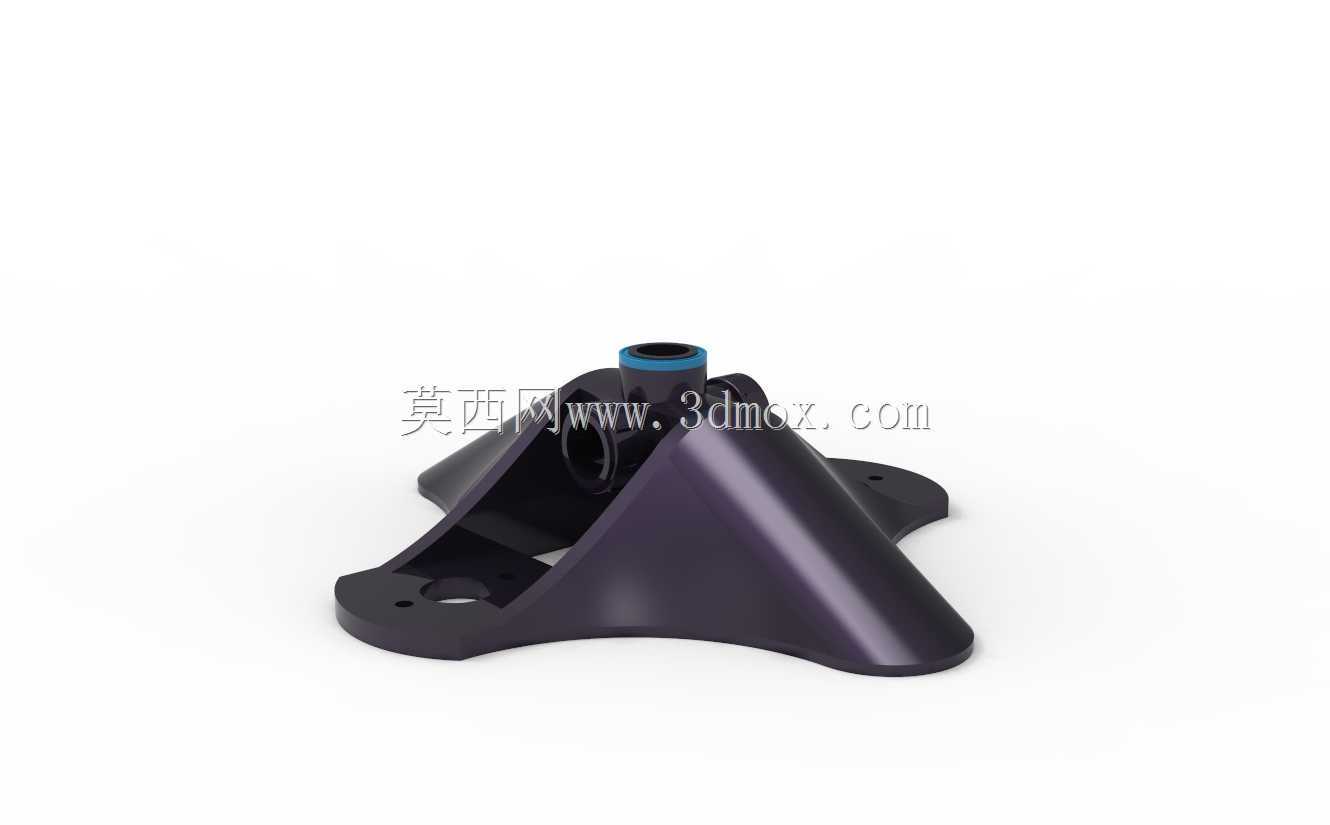

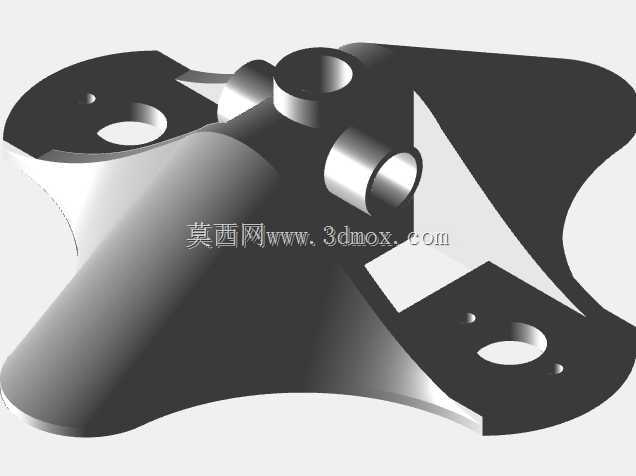

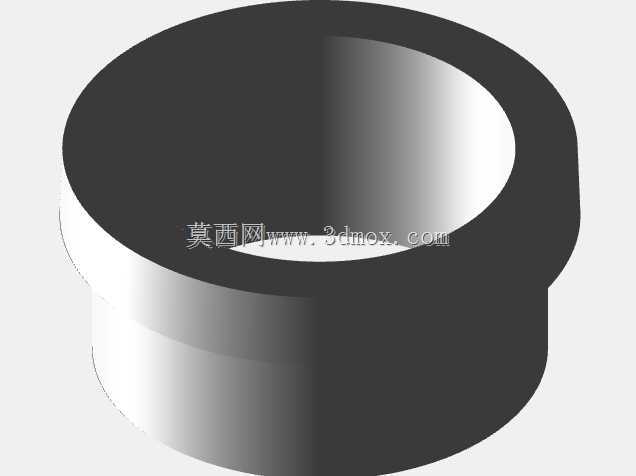

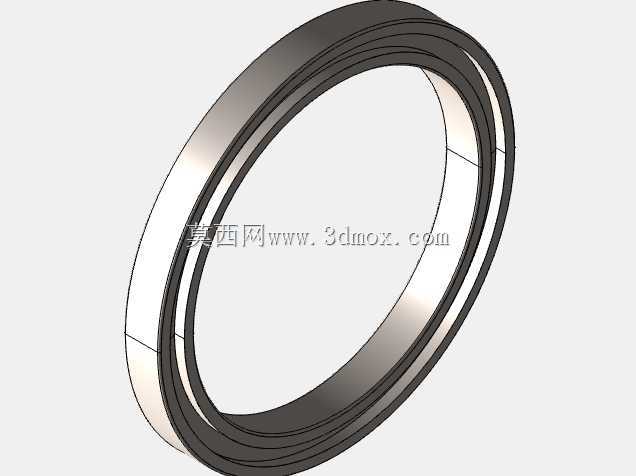

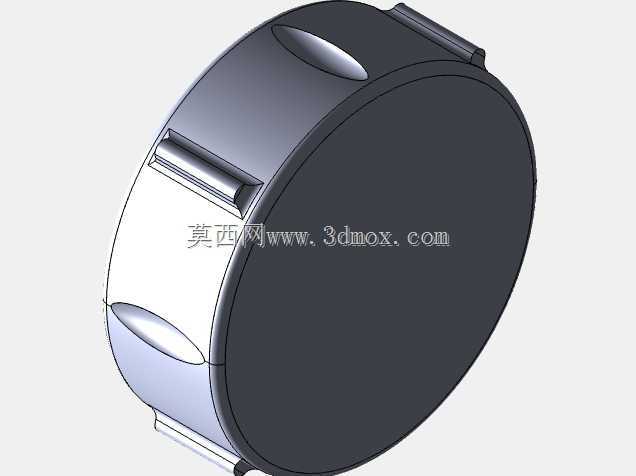

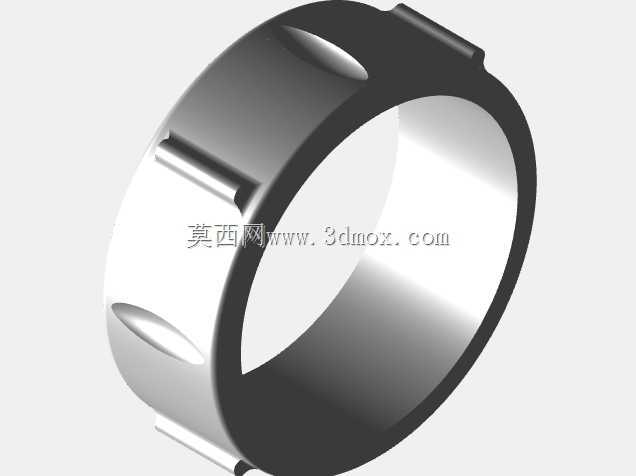

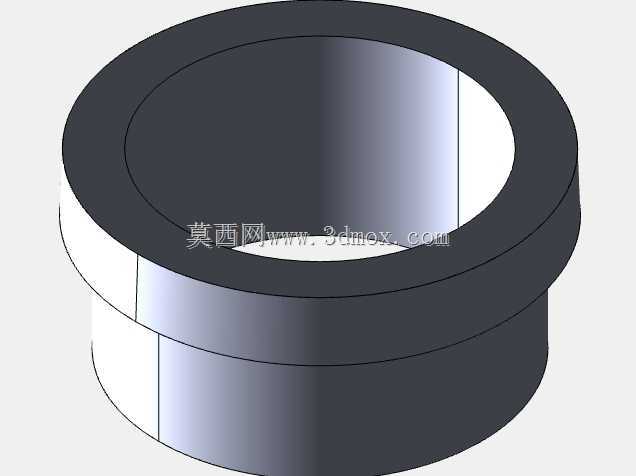

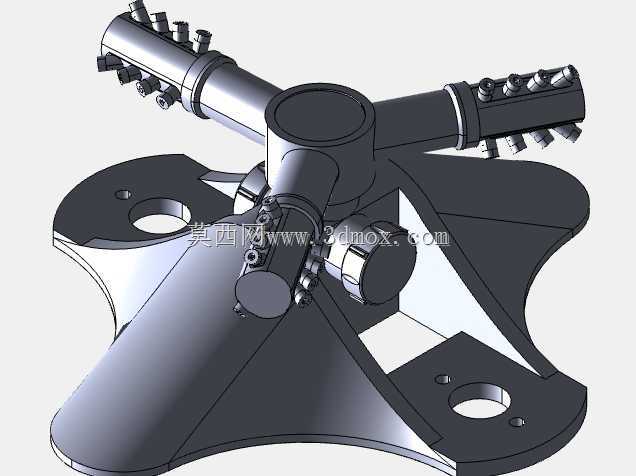

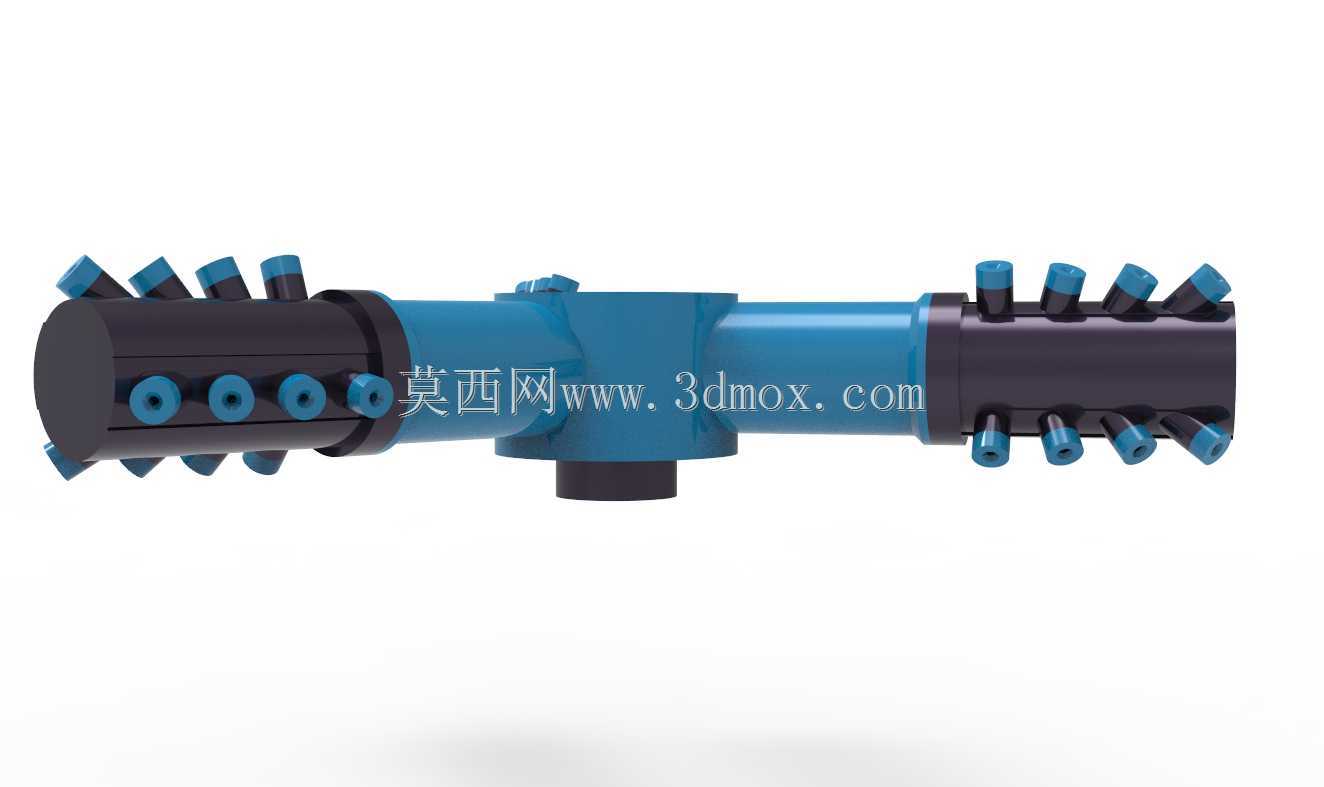

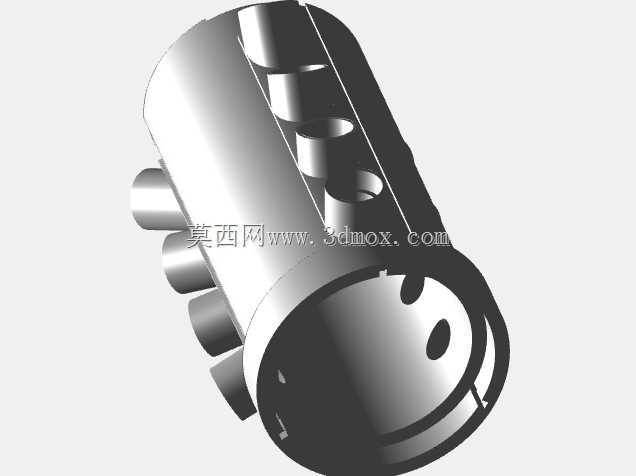

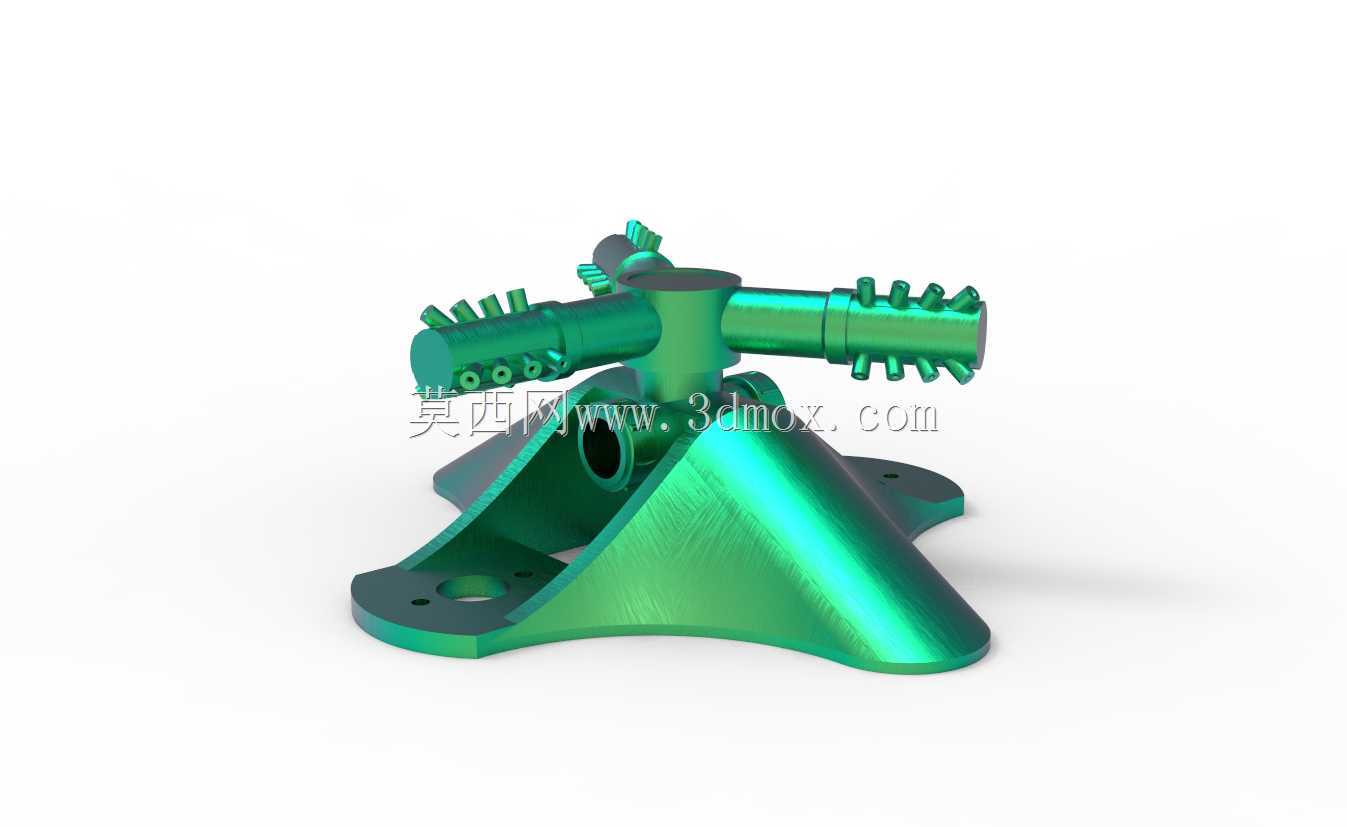

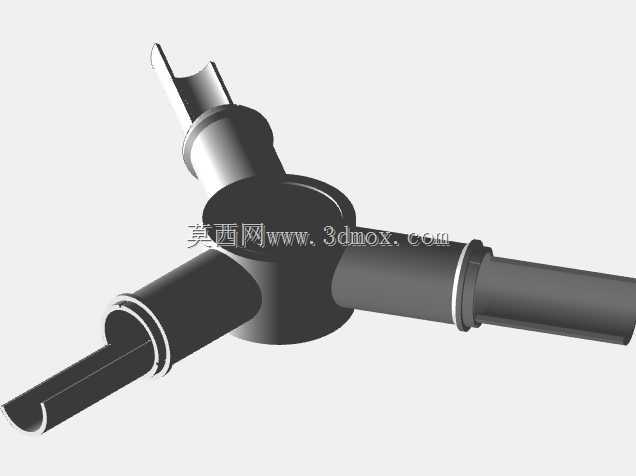

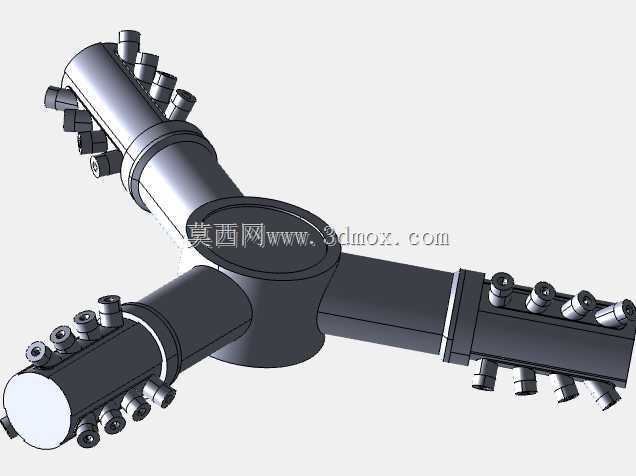

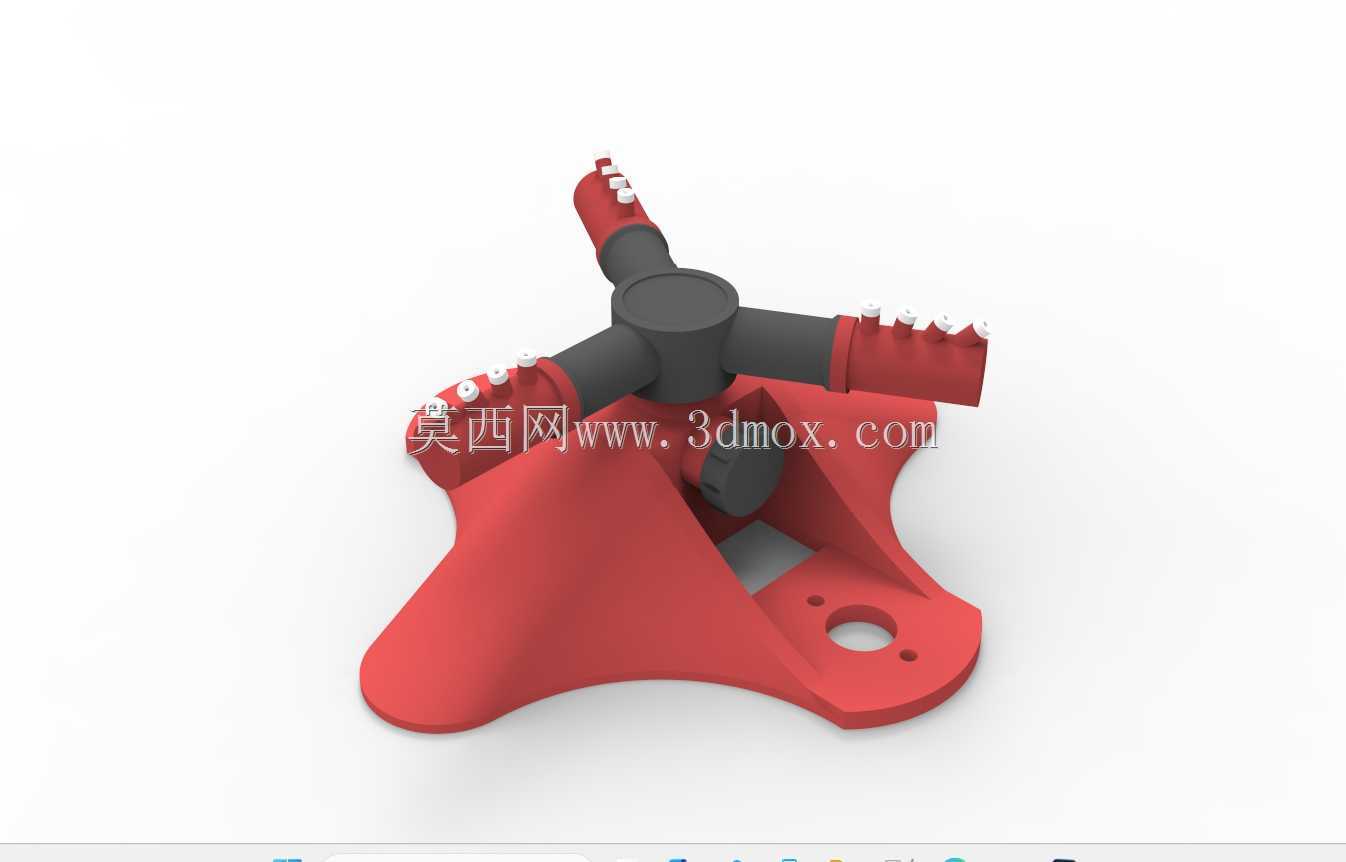

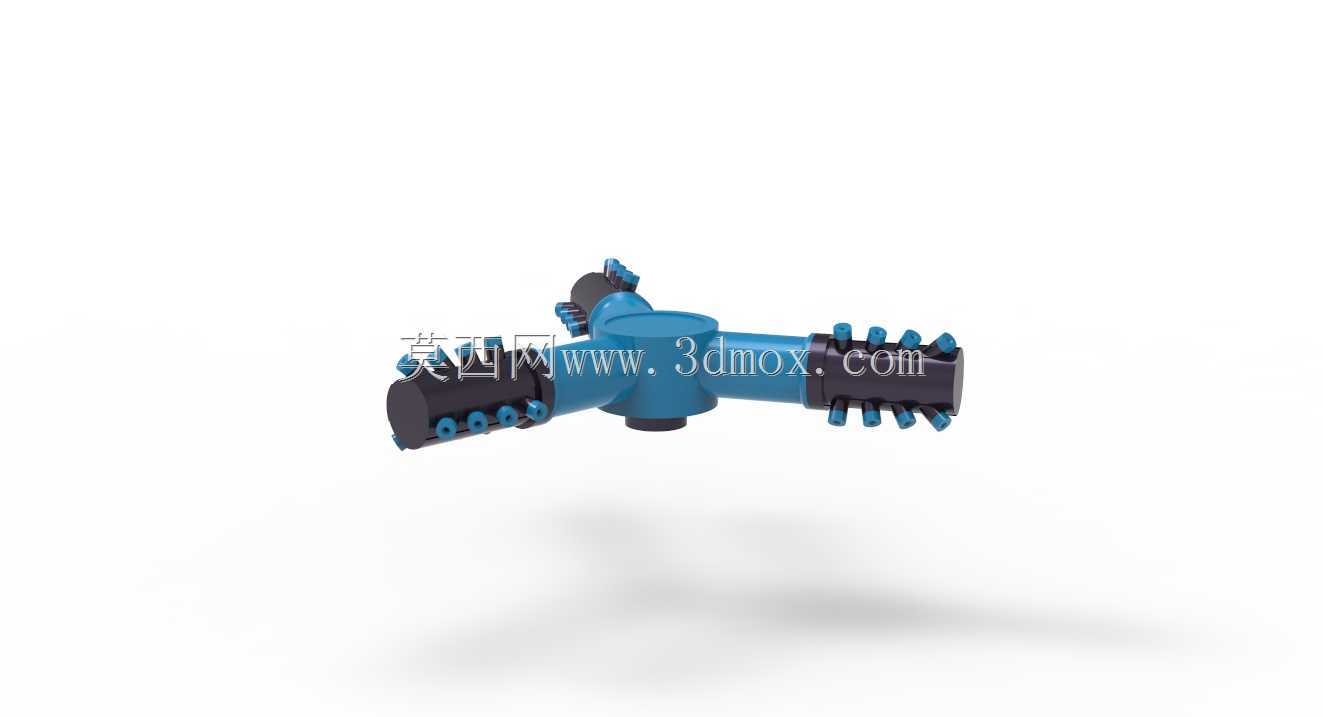

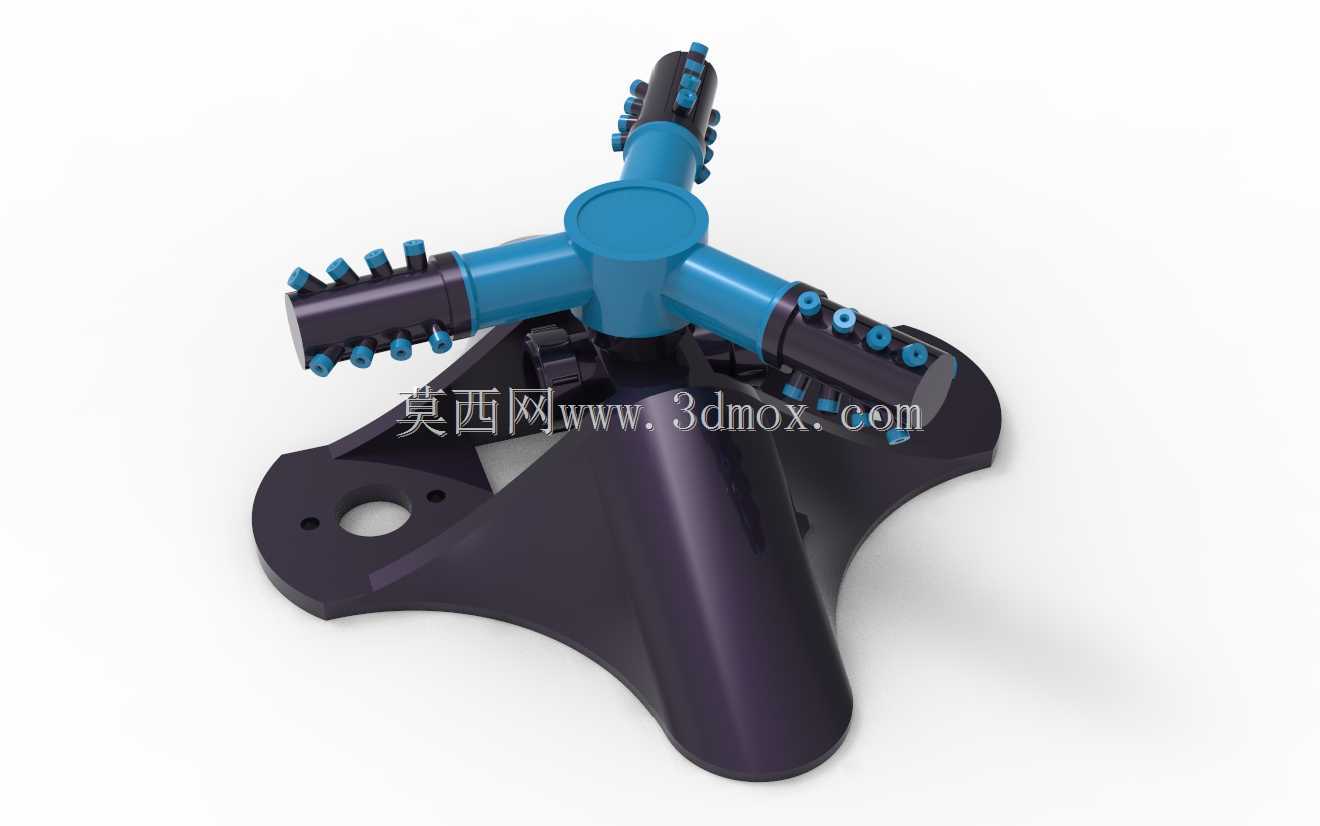

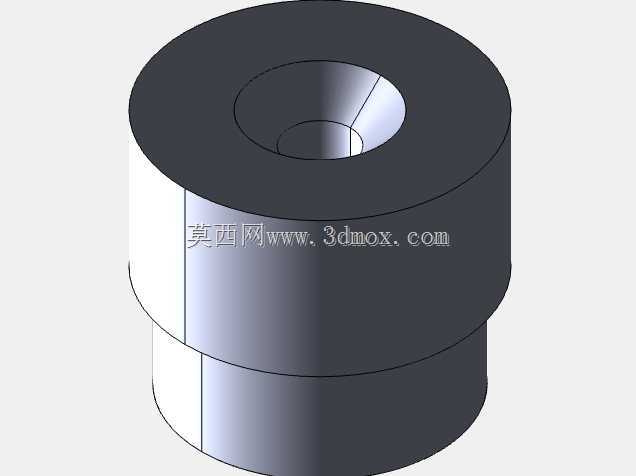

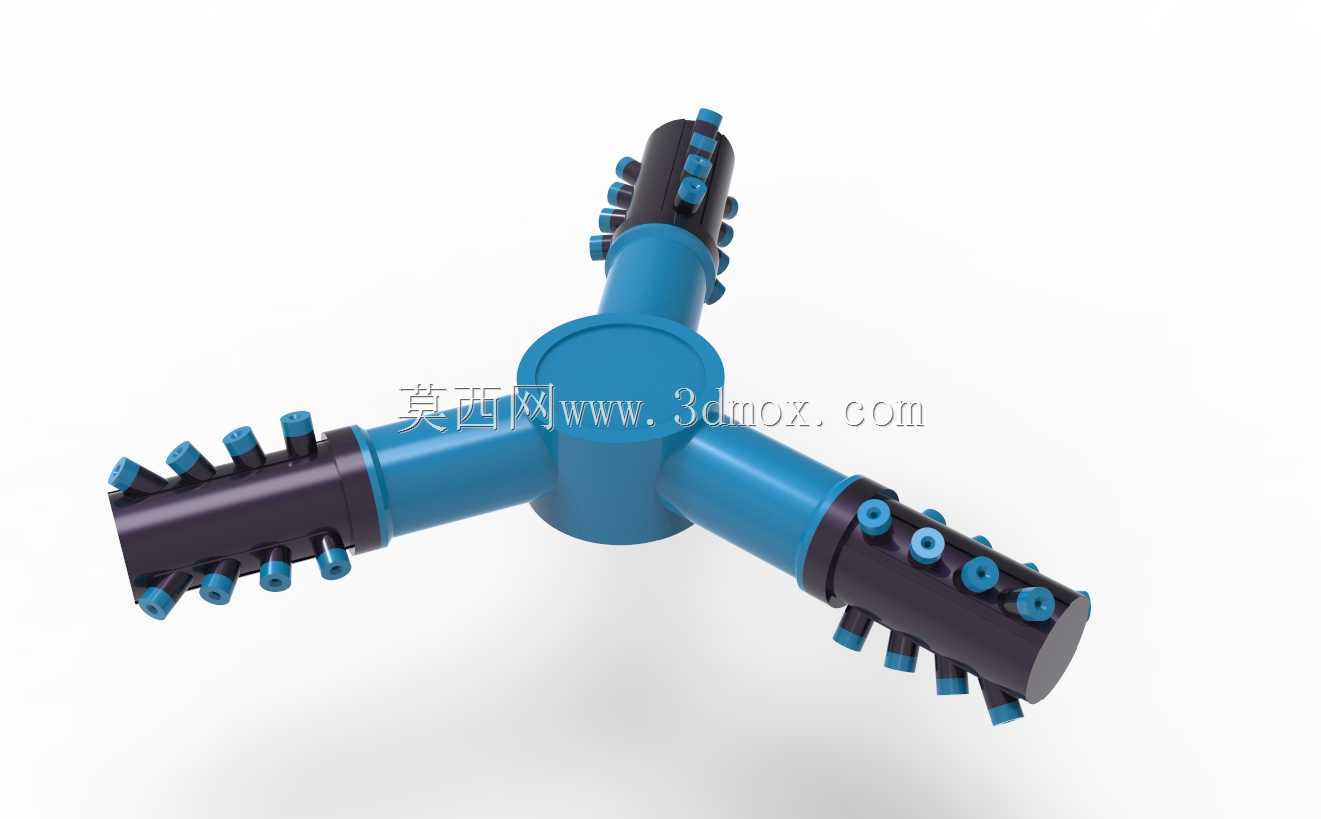

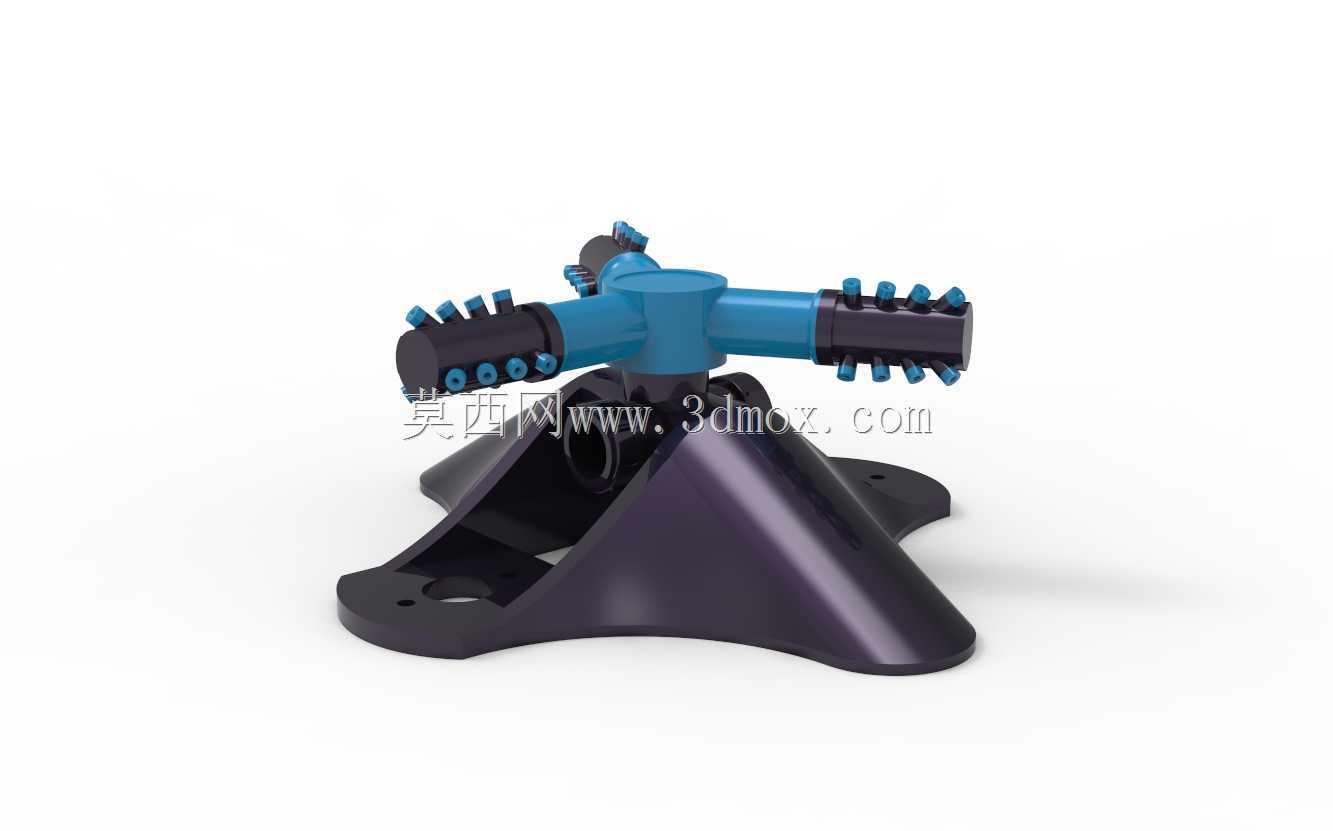

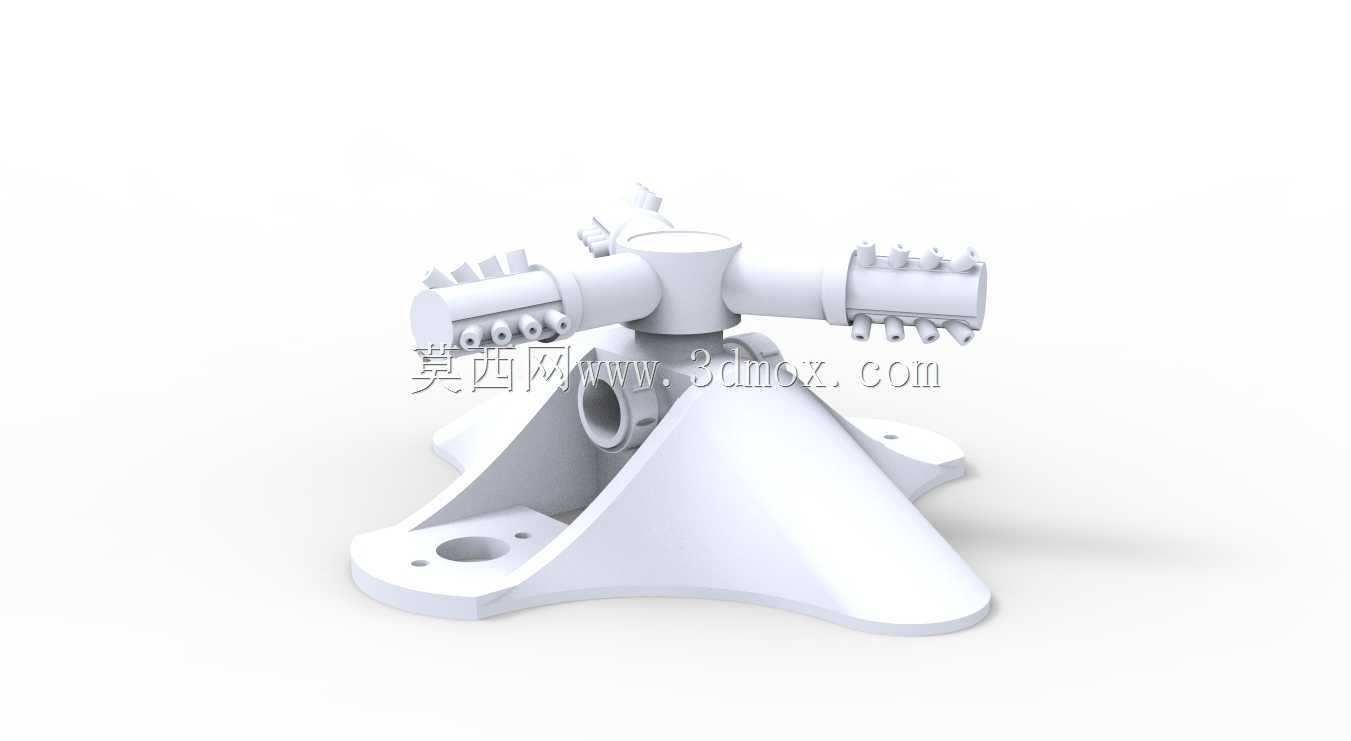

这是一款三臂旋转喷头，专为高效的花园灌溉而设计，完全由水压驱动。每个臂包含四个喷嘴，这些喷嘴以复合角度设置以产生切向推力，使喷头在水流出时旋转。SolidWorks 中的计算流体动力学 (CFD) 和流动模拟表明总驱动扭矩约为 1.8 N·m，对于这种尺寸和流量而言，这个扭矩相当大。该设计支持约 10-16 L/min 的流量，每个喷嘴的喷射速度高达 4.5 m/s。建议进行静态结构分析以评估高转速下的应力。注意：当前设计显示每组有 4 个喷嘴。应该是 5、4、3。但是当我运行分析时，我发现模型产生了过大的扭矩，如果不加以控制，可能会导致转速过高。您可以修改喷嘴角度、减少流量或缩短臂长以满足您的性能需求，因此我在此阶段停止了设计。该模型可进行 3D 打印，并可用于原型设计；但是，为了获得最佳效果，建议等待更精致、扭矩平衡的版本，我将很快上传该版本。
