符合 ASME B36.10M 标准的 SolidWorks Pipe Macro – 包含代码

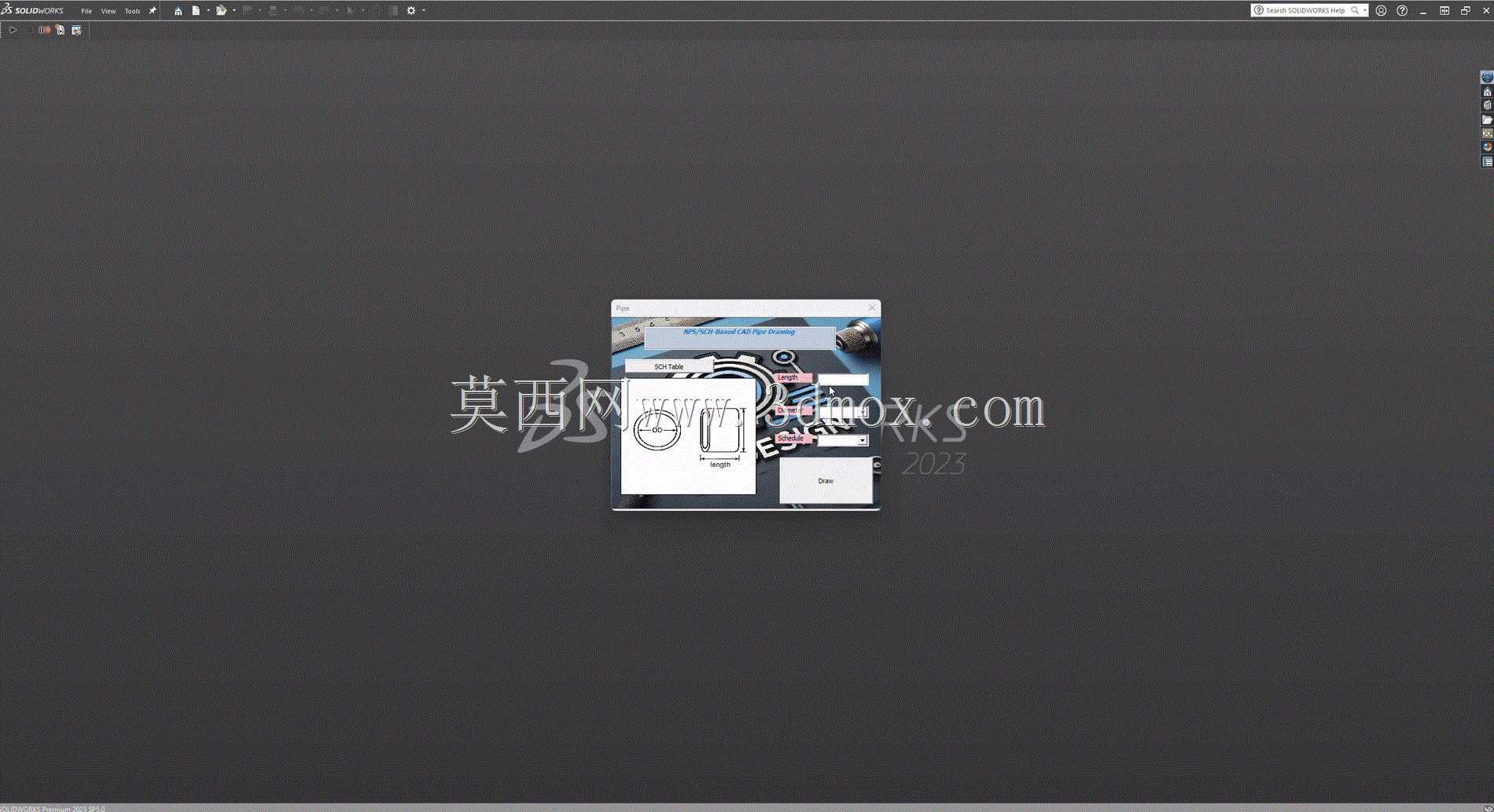

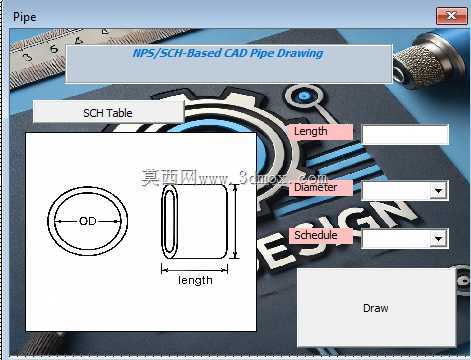

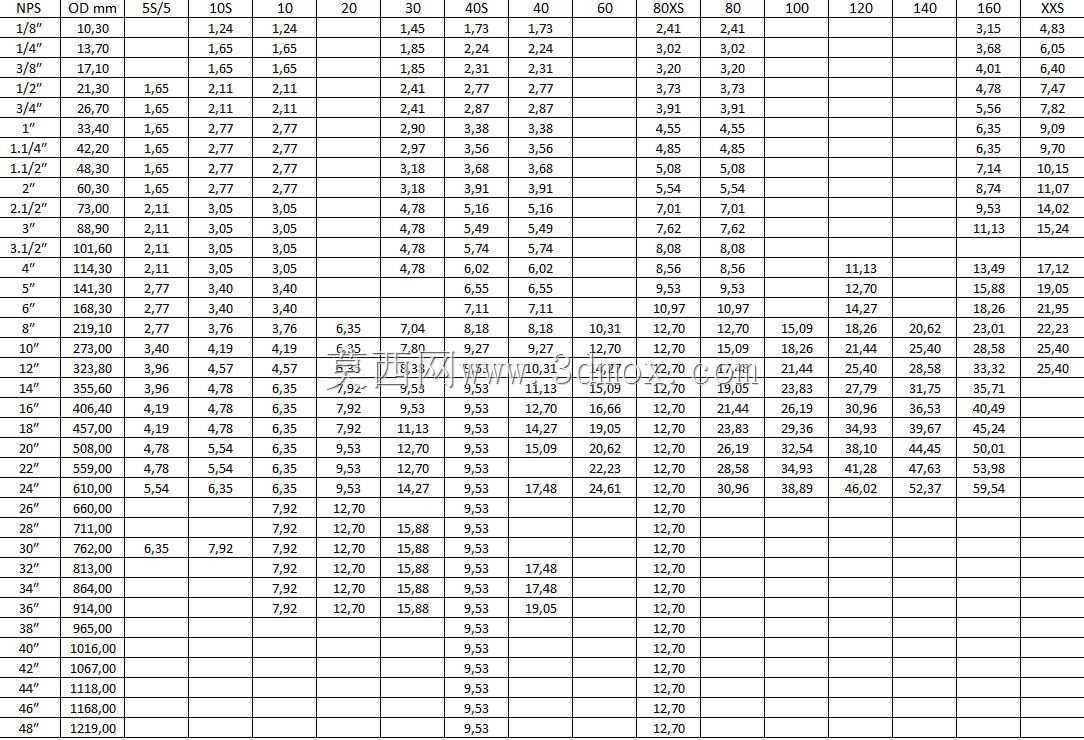

1. ASME B36.10M 和； 计划准确性此标准定义了碳钢和合金钢管的外径和壁厚。关键现场检查包括：根据图纸验证 NPS 和 SCH 确保壁厚与 WPS 匹配（例如， SCH 40 → 6.02 毫米）使用的工具：间隙/高低计、卡尺、 SCH 表2. 装配检查和； WPS 选择装配不仅仅涉及对齐 - 它还涉及焊缝兼容性：确认材料 ID 和证书根据厚度应用正确的 WPS 通过适当的过渡处理不匹配使用等距交叉检查焊缝接头3。通过 SolidWorks 宏快速进行管道建模 我构建了一个宏，使用 NPS 和 SCH 值在 SolidWorks 中自动进行管道建模：自动分配直径和壁厚；立即生成技术图纸；在装配体中定义焊接位置；确保模型符合 WPS 标准? 结果：建模速度更快、错误更少、图纸可直接用于现场。4. GrabCAD 社区最后提醒：此方法将设计和检查无缝融合。如果您使用基于 ASME 的管道或 QA/QC，此宏将加速您的从设计到现场的工作流程。我很乐意应要求分享它。?? 参考文献：ASME B36.10M – 管道尺寸；ASME Sec IX – 焊接评定；ISO 17637 – 焊缝目视测试；SolidWorks API – 宏示例
