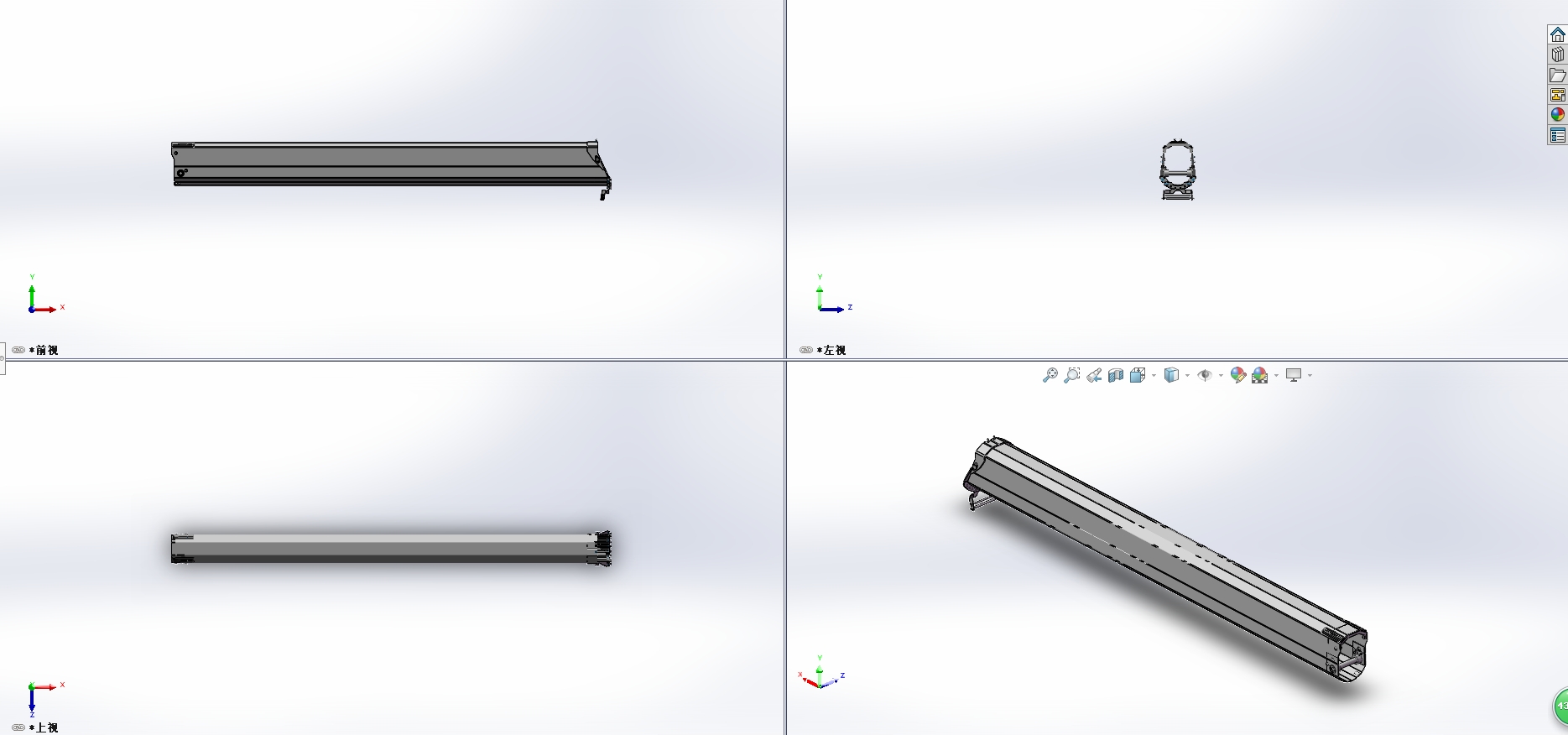

随车吊三节伸缩臂结构设计

项目分类:起重机 发布时间:2025-06-24 ID:1046635
  • 随车吊三节伸缩臂结构设计
  • 随车吊三节伸缩臂结构设计
  • 随车吊三节伸缩臂结构设计
  • 随车吊三节伸缩臂结构设计

  从实际作业需求出发,这套吊臂的设计首先要匹配整车的安装边界,臂架收拢状态下的外廓尺寸需要完全贴合随车吊上装的布置空间,不能超出货箱侧边的通行限界,也不能在车辆行驶过程中与驾驶室后围、支腿结构发生运动干涉,臂架尾部的铰接点位置需要严格对齐转台的回转中心安装位,保证变幅油缸的铰接支座受力方向与臂架变幅平面完全重合,避免偏载带来的附加弯矩。从功能特性来看,三节臂由固定的基本臂、中间伸缩臂、前端末节臂嵌套组成,每节臂的截面都采用大圆角的多边形箱型结构,这种截面形式相比传统矩形截面有着更好的抗扭刚度,在带载伸缩或者侧方吊重的工况下,能有效减少臂架的扭转变形,避免臂节之间出现卡滞。在工程起重作业场景里,尤其是城市狭窄街巷的设备转运、老旧小区改造的建材吊装、园林绿化的乔木移栽这类作业空间受限但又需要足够作业幅度的工况,随车吊的三节伸缩吊臂是决定设备作业覆盖范围与负载能力的核心结构件。不同于两节臂结构的作业半径局限,也不同于四节、五节臂过多伸缩节带来的刚度折减问题,三节臂的结构设计刚好在作业覆盖范围、结构自重、负载稳定性三者之间找到了适配多数中小吨位随车吊的平衡点。

  臂节之间的配合间隙经过反复校核,既要保证伸缩过程中滑块滑动顺畅,不会因为加工误差出现伸缩卡阻,也要控制间隙在合理范围,避免带载时臂端的下挠量超出作业允许范围。伸缩动作的驱动依托内置的液压油缸顺序控制,基本臂与第二节臂之间的油缸先动作,伸到设定行程后再触发第二节与第三节臂之间的伸缩油缸,这种顺序伸缩的逻辑能保证在不同伸出长度下,臂架的重心始终保持在合理范围内,不会因为臂节伸出顺序错误导致整车倾翻力矩超出稳定阈值。在结构设计的细节上,每节臂的上下盖板与腹板焊接位置都做了应力释放的工艺考量,臂架尾部的变幅油缸铰接座、伸缩油缸固定座位置都设置了加强筋板,将集中载荷均匀扩散到整个臂架截面上,避免局部应力集中导致的焊缝开裂问题。

  臂架前端的滑轮组安装位预留了标准的连接接口,可以适配不同吨位的吊钩滑轮组,也能根据作业需求加装副臂或者高空作业斗,拓展设备的作业场景。在实际作业过程中,这套三节臂结构在全伸状态下能覆盖比两节臂大近40%的作业半径,同时收拢状态下的臂长更短,车辆行驶时的通过性更好,在乡村道路、厂区内部这类狭窄通行场景下的适配性更强。针对带载伸缩的工况,臂节之间的滑块采用了耐磨的复合材料,不需要频繁加注润滑脂就能保持长期稳定的滑动性能,减少了日常维护的工作量。臂架表面的安装基准面都做了机加工处理,保证长度传感器、变幅角度传感器的安装精度,能给随车吊的力矩限制系统提供准确的臂长、角度参数,从结构层面保障作业过程的安全。

  很多现场作业人员反馈,同吨位下采用三节臂的随车吊,在应对二楼以上的建材吊装、围墙内侧的设备就位这类需要跨越障碍物的作业时,不需要频繁调整车辆停靠位置,作业效率比两节臂车型高出不少,同时相比多节臂结构,三节臂的故障点更少,后期维护成本更低,非常适合零散的市政抢修、小型工程吊装这类高频转场的作业场景。设计过程中也充分考虑了不同工况的受力变化,在臂架全缩、中伸、全伸三个典型位置都做了受力仿真校核,保证在额定负载下,臂架的最大应力值都低于材料的许用应力,同时预留了足够的安全系数,应对作业过程中可能出现的动载冲击。臂架尾部的铰接孔采用了镶套处理,磨损后可以直接更换衬套,不需要整体更换臂架,大幅降低了后期的维修成本。
