全自动无人化封切包装设备结构设计

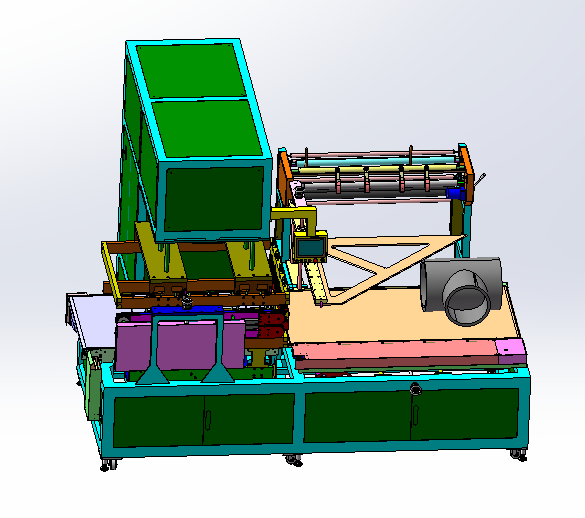

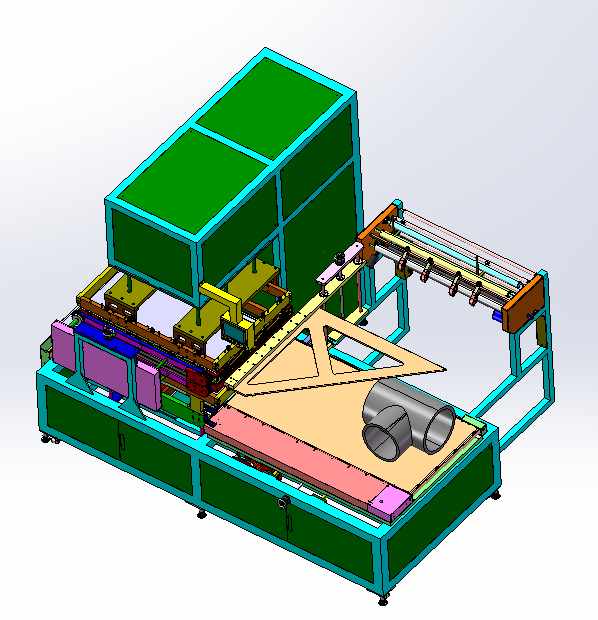

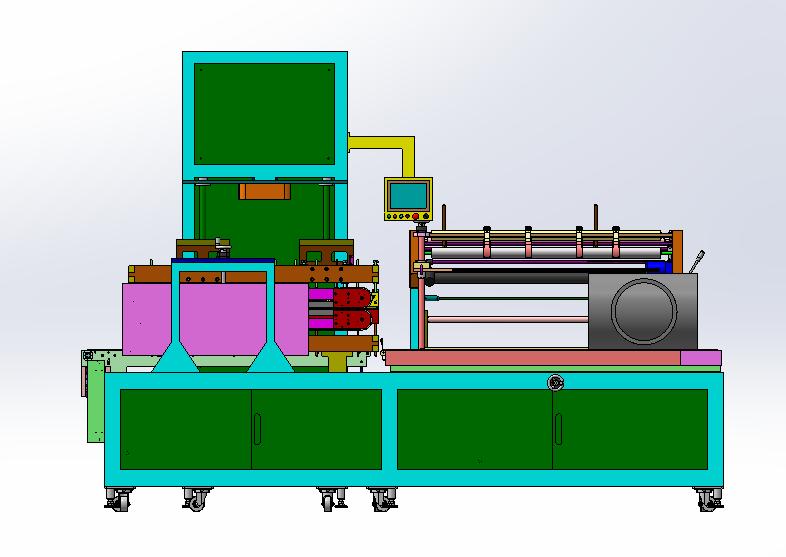

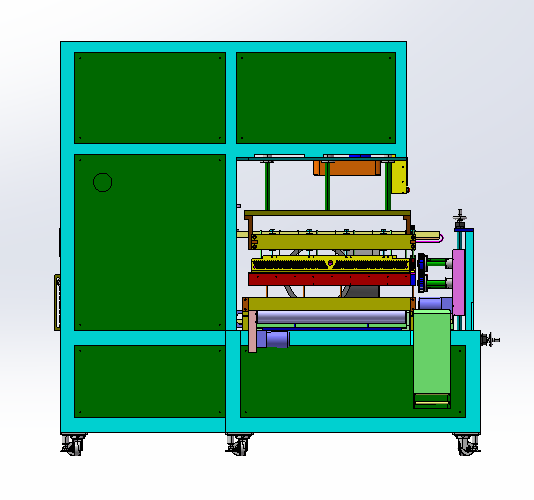

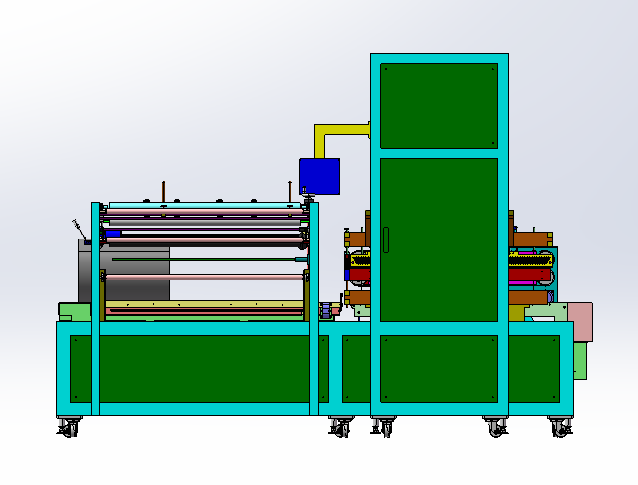

　　这款封切设备的三维结构设计，核心面向批量包装流水作业场景搭建，在食品、日化、电子元器件等需要批量塑封包装的生产车间中，可直接对接前段产品分拣、装箱工位，完成产品外膜的自动封切作业，无需人工介入套膜、封口、切边工序，适配连续化生产的节拍要求。从实际产线适配角度出发，设备底部配置可调脚轮与支撑脚，安装时可根据车间地面平整度快速调平，整机横向安装边界预留了两侧各300mm的维护操作空间，纵向进料端与前段输送线对接时，仅需保证输送面高度差控制在±5mm范围内即可完成接驳，无需额外定制过渡衔接结构，适配多数现有包装产线的布局改造需求。

　　设备的功能模块拆分完全围绕实际作业逻辑排布，进料端设置可手动调节宽度与高度的输送平台，调节范围覆盖常见的小尺寸盒装、袋装产品规格，无需更换工装即可快速切换不同规格产品的包装作业，导膜系统同时配置自动送膜打孔装置与手动微调结构，换膜时可通过手动调节快速完成膜料张紧度校准，自动送膜过程中打孔装置可提前在包装膜上打出微小排气孔，避免封切后膜内残留空气导致包装鼓胀、外观不平整。

　　封刀组件的设计充分考虑了长期连续作业的可靠性，封刀基体采用铝合金材质，表面涂覆特氟龙抗粘耐高温涂层，连续作业过程中不会出现膜料粘黏、封口焦化、产生烟雾的问题，封刀的驱动结构配置了过载保护机构，当封刀下行路径中存在误送入的异物或操作人员肢体误触时，可自动触发保护回退，避免设备损坏或安全事故。温控模块采用独立的PID控制回路，配置进料口检测光电，包含水平、垂直两组检测点位，可根据包装物的摆放姿态自动切换检测逻辑，针对厚度较薄、尺寸偏小的包装物，也能精准触发封切动作，不会出现漏封、误切问题，温控器可根据膜料材质（PE、POF、PVC等常见热封膜）灵活设定温度区间，控温精度可满足不同膜料的封合温度要求，封口强度均匀，不会出现局部开缝、过熔脆化的缺陷。

　　设备的机架采用方管焊接框架结构，外封钣金采用快拆式设计，日常维护时无需整体拆解外壳，即可快速接触到内部的传动、温控、气动组件，电气控制箱集成在设备侧部的封闭腔体内，与封切作业的高温区域做了隔热隔离，避免长期高温环境影响电气元件使用寿命，走线路径全部配置理线架与防护套管，避免传动部件运行过程中剐蹭线路造成故障。从结构设计的细节来看，膜料卷的安装位设置在设备侧部的易操作高度，换膜作业时操作人员无需登高或探身到设备内部即可完成膜卷更换与穿膜作业，封切位置的废料收集结构预留了废料导出通道，切下的膜料边角料可通过通道直接落入下方的废料收集箱，无需人工频繁清理作业区域。设备的传动系统采用伺服驱动配合同步带传动，送膜、输送、封切动作的节拍可根据产线速度灵活匹配，最高适配每分钟数十件的连续包装节拍，满足中小批量到大规模量产的不同产能需求，整机的气动元件全部采用标准快插接口，后期维护更换元件时无需重新制作连接管路，可快速完成备件替换，减少产线停机时间。
