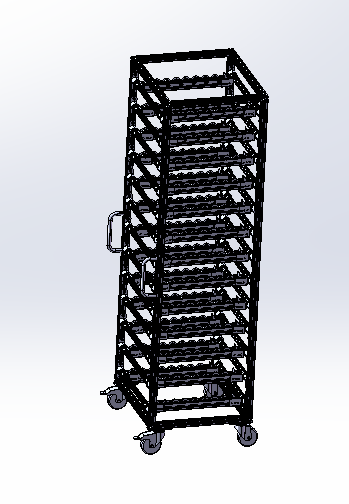

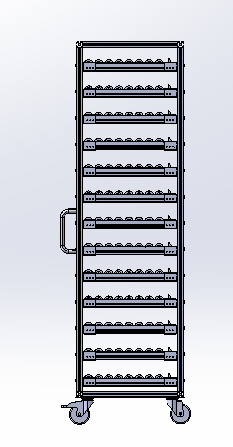

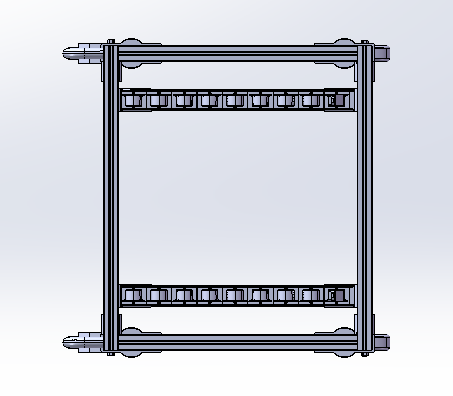

工厂车间多层物料周转手推车结构设计

　　从实际应用场景来看，这类推车主要覆盖机加工车间的刀具配送、电子组装线的元器件周转、仓储区域的拣货分拨三类核心场景，在机加工场景下，层板边缘做了挡边结构设计，避免圆形刀具、金属小零件在推行过程中滑落，同时框架的立柱间距预留了足够的操作空间，操作人员取放工件时不需要过度探身，符合工位操作的人机工程要求；在电子组装场景中，可根据需求选配防静电层板，避免静电敏感器件在周转过程中被击穿，框架的接地端子预留位置也在设计阶段做了考量，不需要后期额外打孔改装。这款多层手推车的结构设计，核心围绕离散制造车间的工位间物料周转痛点展开，在做整体框架选型时，优先采用了标准工业铝型材作为主承载梁，一方面铝型材的槽道结构不需要额外做焊接工装，层板的高度可以根据实际载具尺寸灵活调整，适配不同规格的物料盒、半成品工件的放置需求，另一方面铝型材本身自重较轻，搭配四个带刹车的万向脚轮，单人即可轻松推动满载状态的车体，不会给一线操作人员带来额外的搬运负担。

　　设计过程中对承载边界做了明确的限定，每层的额定承载按照50kg做结构校核，整体框架的连接角件采用压铸铝合金材质，螺栓锁紧后不会出现长期使用松动的问题，整车的外形尺寸控制在长度1200mm、宽度600mm、高度1500mm的范围内，这个尺寸刚好可以通过车间常见的900mm宽防火门，也能适配大部分货梯的内部空间，不会出现周转过程中卡滞的问题。脚轮的安装位置做了内缩设计，避免推行过程中脚轮磕碰操作人员的脚踝，同时推手部分的高度设置在900mm，符合成年人站立推行的舒适高度，不需要弯腰操作。层板的排布采用上下双层等距设计，中间预留的700mm操作高度，可以放置高度较高的工件载具，不需要额外拆卸层板，提升了不同场景下的适配性。

　　框架的前后两端没有设置封闭挡板，一方面是为了减轻整车自重，另一方面也方便操作人员从前后两个方向取放物料，在狭窄的通道内不需要调转车头就能完成取货动作，提升了狭窄空间内的操作灵活性。在结构强度校核阶段，重点对脚轮安装座的位置做了加强处理，因为满载状态下推行遇到地面凸起、过轨道槽的时候，脚轮位置会承受较大的冲击载荷，如果安装座强度不足，长期使用会出现变形甚至断裂的问题，设计时在脚轮安装板和铝型材立柱之间增加了加强筋，将冲击载荷分散到整根立柱上，提升了结构的抗冲击能力。

　　整车没有多余的外露突出件，所有螺栓端头都做了沉头处理，避免周转过程中勾挂操作人员的衣物或者划伤工件表面，表面处理采用铝型材本色阳极氧化，不需要额外做喷漆处理，日常使用中耐油污、耐腐蚀，车间内的常规切削液、润滑油溅到表面只需要简单擦拭即可清理，不会出现锈蚀掉漆的问题。针对不同行业的定制需求，框架的型材槽道可以兼容各类标准配件，比如加装分隔条、物料盒挂条、标签卡槽等，不需要对主体框架做二次加工，用户可以根据自身的物料特性灵活调整配置，降低了定制改造成本。在安装边界上，整车采用模块化组装结构，所有零部件都是标准件，不需要专用焊接设备，普通操作人员使用内六角扳手即可完成整车组装，后期维护更换配件也非常方便，单个脚轮损坏只需要更换对应脚轮即可，不需要整体报废车架，降低了长期使用的维护成本。
