带压差发讯功能的SRLF-500双筒回油过滤装置

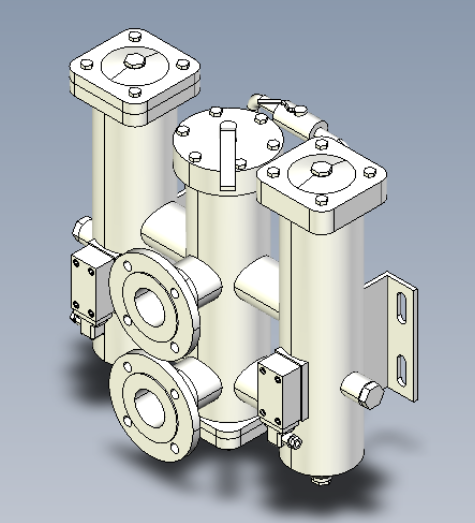

　　在冶金设备液压站、重型工程机械液压回路、大型注塑机液压系统这类连续作业不允许停机维护的场景中，回油管路的油液过滤精度直接决定了液压泵、换向阀、油缸等核心元件的使用寿命，常规单筒过滤器在滤芯堵塞时必须停机拆换，会直接打断生产节拍，带来不必要的产能损失，SRLF-500双筒过滤装置就是针对这类连续工况开发的回油管路净化设备。该装置采用双筒体并列布局，两个过滤筒共用一套进出口管路，通过侧置的换向阀实现工作筒体的无停机切换，当一侧滤芯达到纳污容量需要更换时，操作人员只需扳动换向手柄，就能将油路切换至另一侧备用筒体，全程不需要切断液压系统动力，也不会造成管路压力波动，完全满足连续生产的工况要求。

　　设备自带的压差发讯组件是整个设计的核心功能点，其检测端分别接入过滤筒体的进油腔和出油腔，实时采集滤芯两侧的压力差值，当滤芯截留的金属磨屑、橡胶颗粒、密封残渣等杂质逐渐堆积，油液透过滤芯的阻力升高，进出油腔压差达到设定阈值时，发讯器会触发开关信号，可直接接入设备的PLC控制系统触发声光报警，提醒运维人员及时切换筒体、更换堵塞滤芯，避免滤芯因压差过高被击穿，导致未过滤的污染油液直接回流到油箱，造成整个液压系统的二次污染。

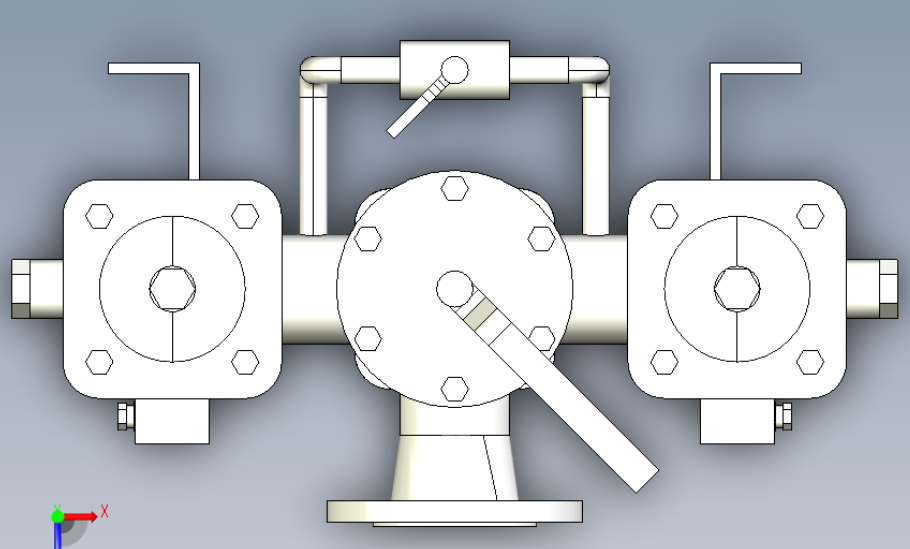

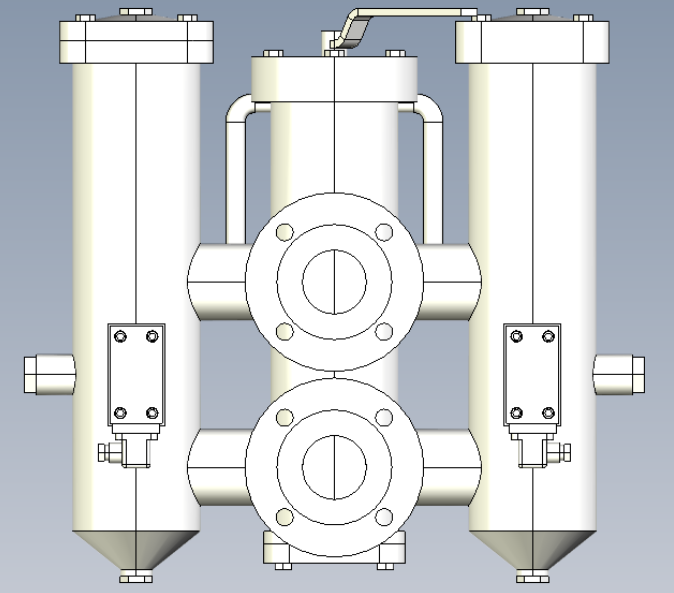

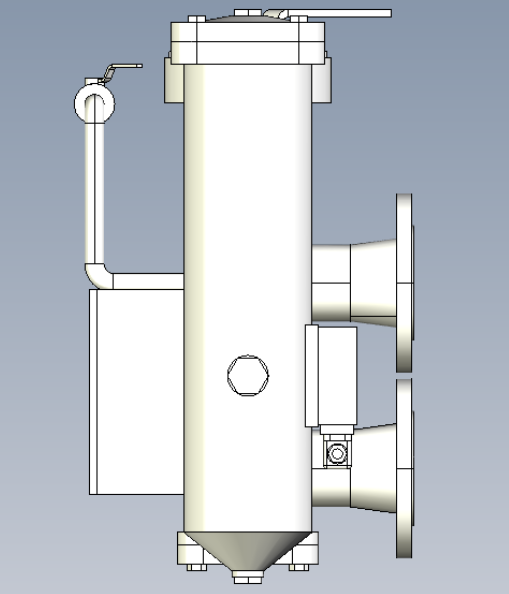

　　从结构设计逻辑来看，整个装置采用立式筒体布局，底部设置锥形集污腔，沉积在滤芯外侧的大颗粒杂质会在重力作用下滑落至锥底，不会持续附着在滤芯表面造成局部堵塞，能有效延长单支滤芯的有效纳污周期；筒体顶部采用快开式压盖结构，更换滤芯时不需要拆卸主管道法兰，只需松开压盖的锁紧件就能取出内部滤芯，大幅降低运维操作的工作量。设备的进出口采用法兰连接结构，法兰端面的密封槽尺寸、螺栓孔位间距都匹配常规液压管路的通径标准，现场安装时不需要额外制作过渡连接件，直接对接回油管路即可；侧置的换向手柄操作力矩经过优化，即使在系统带压状态下也能轻松扳动，不会出现卡滞问题；筒体侧面预留的发讯器安装位采用标准螺纹接口，后期如果需要更换不同发讯压力的组件，或者加装目视化压差表，都可以直接替换，不需要对筒体本体进行二次加工。

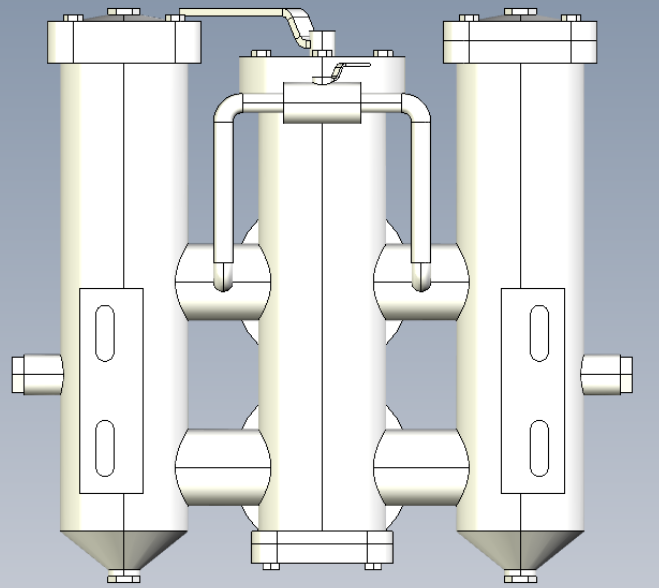

　　从安装边界来看，该装置的立式结构占地面积小，底部设置的三个支撑脚可以直接固定在液压站的油箱顶面或者预制安装支架上，不需要额外搭建大型支撑结构；筒体顶部的排气阀可以在首次注油时快速排出筒体内的空气，避免系统开机时出现气蚀、压力波动等问题；排污口设置在锥形集污腔的最底端，日常维护时可以直接打开排污阀排出腔体内沉积的污物，不需要拆开筒体就能完成常规排污作业。在实际选型适配时，该装置的额定通流能力匹配500L/min的回油流量，适配黏度等级在15-68cSt范围内的常规液压油，过滤精度可以根据系统清洁度要求选择不同精度等级的滤芯，从10μm到25μm区间都能适配，不管是伺服阀比例阀较多的高精度液压系统，还是以普通换向阀为主的常规液压回路，都能找到对应的滤芯配置。双筒的结构设计也让设备的冗余度更高，即使一侧的发讯器出现故障，也可以通过定期切换筒体、检查滤芯状态的方式维持系统运行，不会因为单个元件故障导致整个过滤功能失效，非常适合运维间隔较长、连续作业要求高的工业现场使用。
