工业工件链式清洗上料输送设备

在精密零部件加工、五金件表面处理、汽配零件预处理这类生产场景里，工件流转过程中的清洗与上料衔接一直是产线效率提升的关键卡点，以往人工上料搭配独立清洗工位的模式，不仅存在工件磕碰损伤的风险，清洗环节的切削液、金属碎屑残留还容易被带到后续加工工位，造成工装夹具污染、加工精度受影响，这款链式清洗上料设备就是针对这类产线痛点做的结构整合设计。

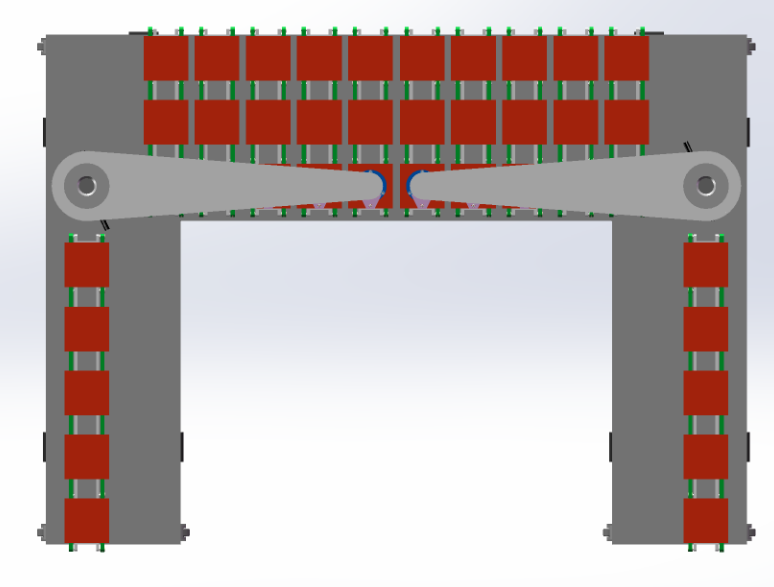

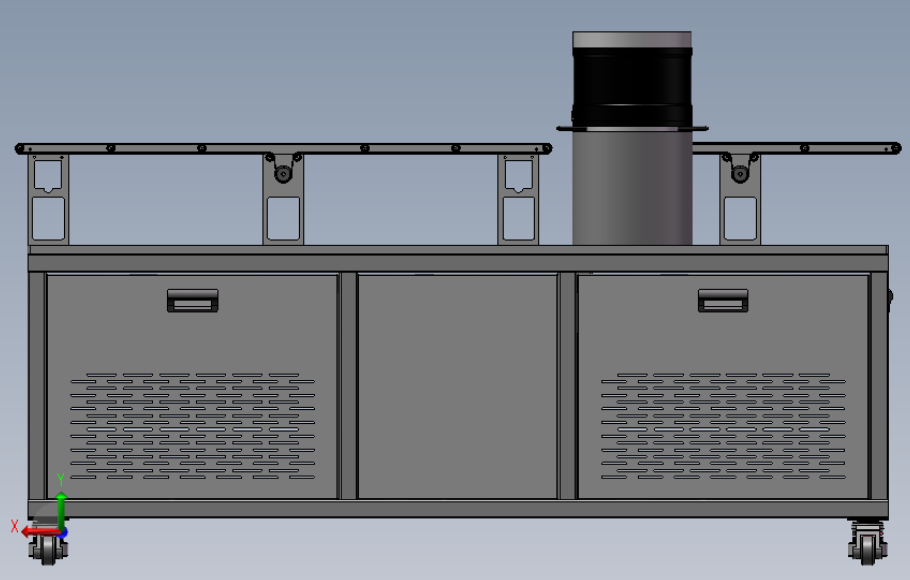

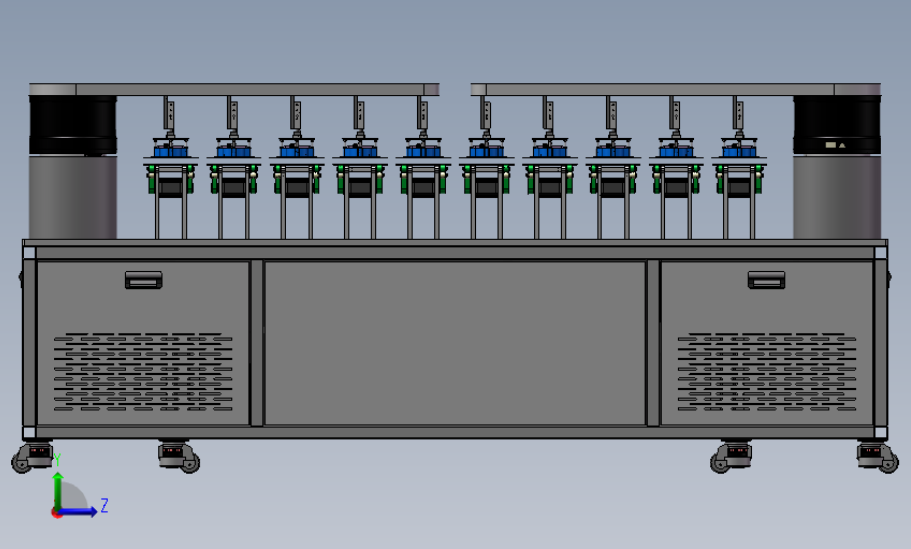

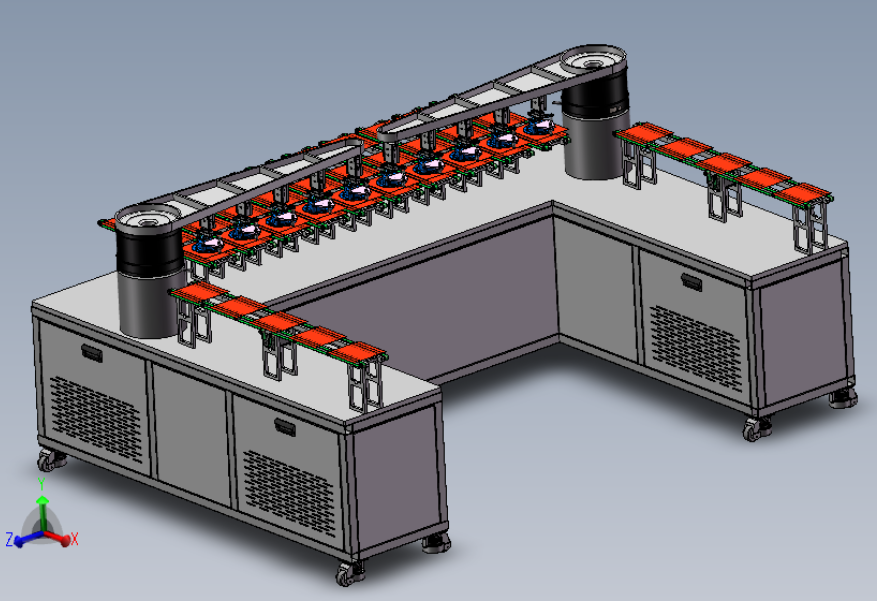

从结构布局来看，设备整体采用下柜上输送的分层设计，底部柜体采用碳钢折弯焊接成型，柜体下部开设阵列式通风散热孔，既可以容纳电控组件、抽风管路的接驳端，也能作为储液槽的安装承载基础，底部配置可调脚轮与支撑脚组合，既方便产线布局调整时的短距离移位，也能在安装定位后通过支撑脚调平，抵消地面不平整带来的输送链抖动问题，设备整体安装边界宽度适配常规1.2米宽的产线通道，长度可根据上下游工位的间距做链段延伸，标准段长度控制在2.8米以内，不需要额外做地面预埋固定，直接放置在硬化车间地面即可完成接驳。

设备的核心输送段采用闭式链片作为传动构件，和常规皮带输送不同，链片的刚性结构可以承载带切削液的金属工件，不会因为长期接触油污、清洗液出现老化打滑的问题，输送面两侧设置可调式挡边，可根据工件的外形尺寸调整挡边间距，避免工件在输送过程中偏移卡滞。在水平输送段，链片运动方向的推力会逐层传递给层叠的工件，当料层间的内摩擦力大于工件与输送侧壁的外摩擦力时，整层物料会随链片同步向前运动，形成稳定的连续料流，不会出现工件散乱堆积的问题；当输送段衔接清洗舱的抬升段时，料层内摩擦力叠加工件自重分力的作用，会让工件随链片平稳向上输送，直接送入清洗工位，不需要额外设置推料、转料机构，减少了中间转运环节的工件磕碰风险。

清洗段集成在输送抬升段的密闭罩壳内，顶部设置抽风接口，可直接对接车间的废气收集管路，避免清洗过程中产生的水汽、清洗剂挥发气体扩散到车间环境中，罩壳内部预留了喷淋管、风刀的安装位，可根据工件的清洗工艺要求，选配高压喷淋漂洗、热风烘干等功能模块，工件在随链片通过密闭罩壳的过程中就能完成表面碎屑冲洗、切削液清除、表面吹干的全流程，出料端可直接对接后续的检测、加工、包装工位。

在结构设计的细节上，输送链的张紧机构设置在设备两端的侧板处，采用螺杆调节式张紧结构，不需要拆解输送段护板就能完成链片松紧度的调整，日常维护时只需要定期检查链片铰接点的磨损情况，加注润滑脂即可，维护难度远低于网带式、皮带式的同类输送设备。设备的电控柜集成在底部柜体的左侧舱室内，所有走线均通过柜体内部的穿线槽排布，和清洗段的储液区域做了密封隔离，避免清洗液渗漏造成电气元件短路，操作按钮设置在设备进料端的侧方，方便上料操作人员随时调整输送速度，适配不同节拍的产线需求。

从实际应用的适配性来看，这款设备可适配的工件范围覆盖了小型冲压件、机加工轴类零件、紧固件、汽配小总成等多种类型，不需要针对特定工件做专用工装更换，只需要调整两侧挡边的间距、匹配对应的输送速度，就能完成不同批次工件的清洗上料作业，相比分散式的上料、清洗设备，整体占地面积减少了百分之四十左右，产线衔接过程中的工件等待时间可缩短百分之六十，同时密闭式的清洗通道也能减少车间地面的清洗液滴落污染，降低车间日常清洁的工作量。在做三维建模的过程中，所有链片、铰接销轴、侧板支撑结构都做了可参数化调整的设计，设计人员可根据实际产线的输送高度、输送长度要求，快速调整模型尺寸，直接导出工程图用于生产加工，不需要重新做结构的重复建模，能大幅缩短同类设备的设计开发周期。
