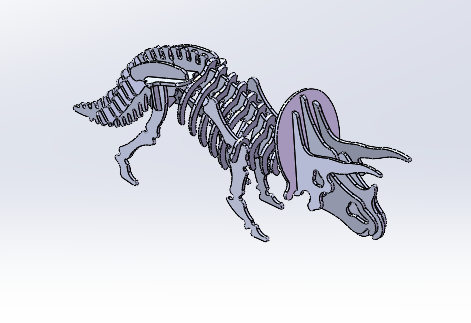

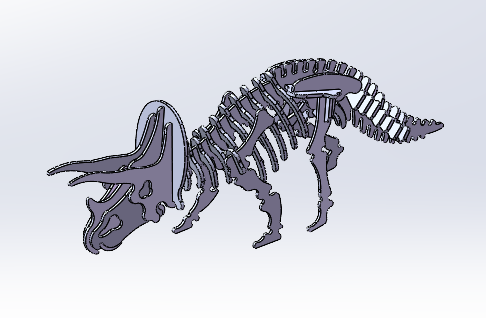

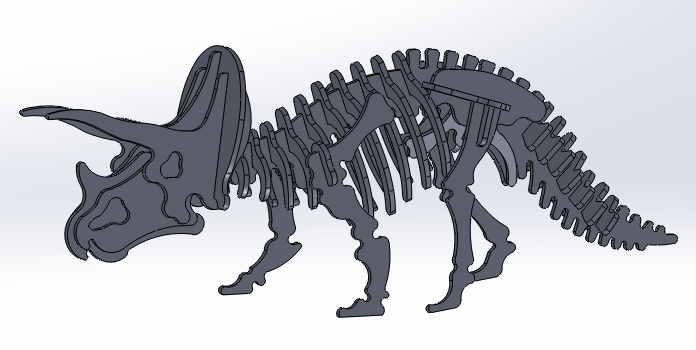

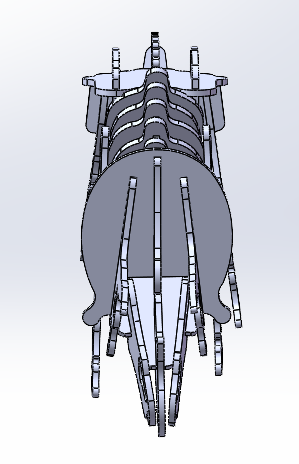

激光切割拼装恐龙工艺摆件结构设计

这款激光切割拼装恐龙造型工艺件，最初的设计出发点是适配平面板材的无废料切割加工需求，整个结构全部由等厚度的平面板件拼接而成，不需要额外的粘接剂或者紧固件，依靠板件上预设的卡槽结构完成互锁固定，组装完成后可以形成立体的恐龙造型。从实际应用场景来看，这类结构件目前主要覆盖三个核心使用方向：首先是文创周边的DIY拼装产品，面向手工爱好者群体，所有板件在出厂时已经完成激光切割加工，用户只需要按照卡槽对位就可以完成组装，不需要额外的加工工具，组装完成的成品可以作为桌面装饰摆件；其次是商业场景的美陈展示道具，在游乐场、儿童主题商圈、科普展馆中，可以通过等比例放大板材厚度与整体尺寸，制作大型的落地展示模型，因为全拼接结构不需要焊接或者整体铸造成型，运输过程中可以全部拆分为平板状态，大幅降低运输体积与物流成本，现场组装不需要专业的焊接或者安装设备，普通工作人员按照对位标识就可以完成搭建；第三是科普教学场景的结构演示教具，可以用来展示平面板材互锁结构的受力特性，以及激光加工工艺在异形结构制作上的优势。

在结构设计的思路上，首先要解决的是拼装后的整体结构稳定性问题，恐龙的躯干部分采用多道环形肋板作为主支撑结构，每道肋板上都预留了与背部、腹部板材对应的卡槽，卡槽的宽度与板材厚度保持一致，采用小过盈配合的公差设计，装配后板件之间不会出现松动晃动感。四肢部分的结构采用分段式拼接设计，每一段肢体板件都通过横向的插销板与躯干主肋板连接，既保证了肢体与躯干的连接强度，也能在组装时通过调整插板的嵌入深度，微调肢体的支撑角度，让整个摆件放置时可以保持重心稳定，不会出现倾倒的问题。头部与尾部的结构采用渐变式的板件排布，从靠近躯干的位置向末端逐步收窄，既还原了恐龙的外形轮廓特征，也避免了末端结构过重导致整体重心偏移的问题。

从安装边界与尺寸适配的角度来看，当采用常规3mm厚度的亚克力或者椴木层板制作小尺寸桌面摆件时，整体组装完成后的长度可以控制在200mm到300mm之间，宽度在80mm到120mm之间，高度在100mm到150mm之间，占用的桌面空间很小，适合放在办公桌、展示架上作为装饰。如果是用于商业美陈的大尺寸版本，采用10mm到15mm厚度的密度板或者金属板材制作时，整体长度可以放大到1.5m到3m之间，这时候需要在四肢的内部增加隐藏式的加固插板，提升大尺寸结构下的承重能力，避免四肢因为长期承重出现变形，同时底部的接触板件需要预留安装孔，可以通过膨胀螺丝将整个模型固定在地面上，避免公共场所人员触碰导致模型倾倒。

在实际加工适配性上，整个结构的所有板件轮廓都没有过小的锐角转角，所有卡槽位置都预留了激光切割的工艺圆角，避免激光加工时出现过烧或者板材断裂的问题，所有板件的排布都可以在标准幅面的板材上完成套料，套料时板件之间的预留间隙控制在2mm，既满足激光切割的工艺要求，也能最大限度提升板材利用率，减少加工过程中的材料浪费。板件上的所有卡槽位置都做了导向斜角设计，组装时不需要强行敲击板件，顺着导向斜角就可以将板件滑入卡槽，降低普通用户的组装难度，同时也能避免组装过程中因为用力不当导致板件边角崩裂。从结构受力的角度来看，整个模型组装完成后，躯干部分的肋板与外板形成了类似箱型的支撑结构，垂直方向的承重可以通过肋板均匀传递到四肢结构上，即使是大尺寸的展示版本，也不需要额外增加内部支撑骨架，依靠板材自身的互锁结构就可以满足长期放置的强度要求。
