多工位电解蚀刻加工设备结构设计

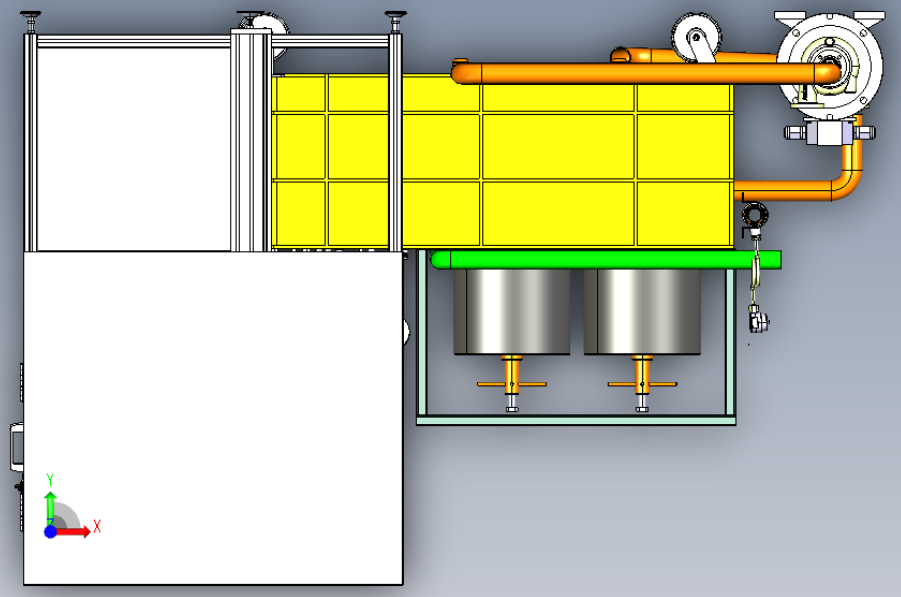

这款电解蚀刻设备的结构设计，核心围绕金属表面精密蚀刻的工艺需求展开，从管路布局到工位排布，都贴合实际生产中的连续作业逻辑。设备左侧设置的动力输送单元，通过橙色防腐管路连接至中部的蚀刻工作腔体，腔体采用黄色耐酸碱防护层包覆，可有效隔绝电解过程中腐蚀介质的渗漏，避免长期作业下结构件被电解液侵蚀。腔体下方配置的两组圆柱型储液容器，通过带阀门的管路与主腔体连通，可实现电解液的循环供给与废液的暂存切换，容器底部设置的调节手轮，能够根据作业需求调整储液单元的安装高度，匹配不同流量下的液位差要求，减少输送泵的负载波动。

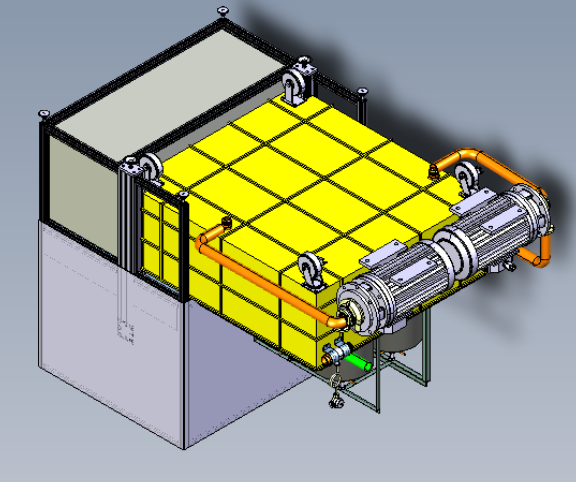

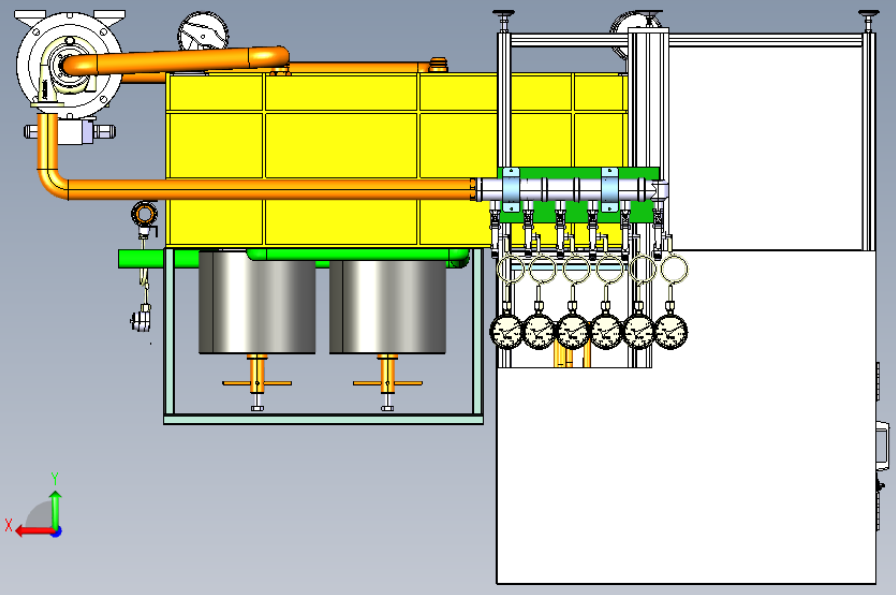

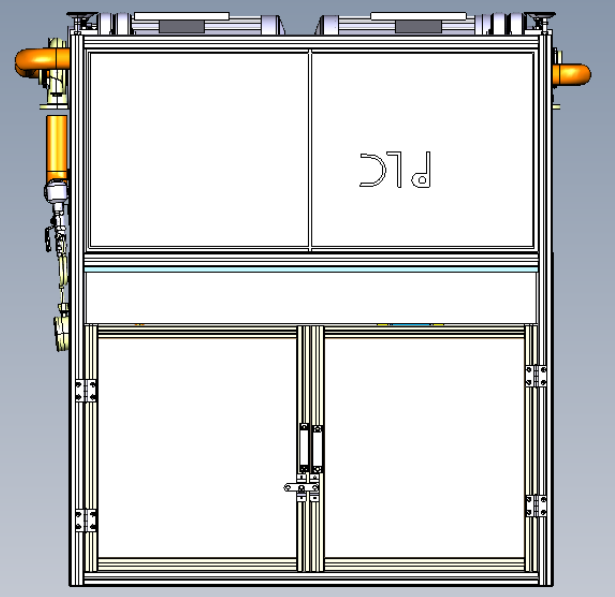

设备右侧排布的多组工位控制单元，每一路都配置独立的压力表与流量调节阀门，可针对不同蚀刻工位单独调整电解液压力与供给流量，适配不同厚度、不同材质工件的蚀刻参数需求，避免统一参数下出现的蚀刻深度不均、边缘过蚀等问题。工位上方设置的框架式安装结构，预留了工件装夹治具的安装接口，可根据加工工件的外形尺寸更换对应的装夹组件，无论是小型仪器镶板、铭牌，还是大面积薄形工件，都能通过调整治具安装位实现稳定装夹，无需额外改动主体管路结构。

从实际应用场景来看，这类设备可覆盖航空、机械、标牌加工等多个领域的蚀刻需求，在航空零部件加工中，可用于构件的轻量化减重蚀刻，通过精准控制蚀刻时间与电流参数，在不破坏构件整体强度的前提下去除多余材料，相比传统铣削加工，不会产生切削应力，更适合薄壁类航空构件的加工；在标牌制作领域，可在铁、铜、铝、钛合金、不锈钢、锌版等各类金属表面蚀刻图纹、花纹与几何形状，蚀刻边缘清晰度高，图案一致性好，适合批量标牌的连续生产；在半导体与线路板制程中，该设备可适配线路层的精密蚀刻工序，通过多工位独立控制实现不同线路区域的蚀刻精度管控，满足精细线路的加工要求。

设计过程中，管路的防腐选型是重点考量部分，所有与电解液接触的管路、阀门、腔体内壁都采用耐酸碱腐蚀的材质，避免长期接触电解液出现管路破损、介质泄漏的问题。设备的整体安装边界预留了足够的维护空间，左侧的动力单元与右侧的控制工位之间留出了检修通道，日常维护时可直接接触到阀门、压力表等易损部件，无需拆解主体结构即可完成部件更换与参数校准。设备底部的框架式支撑结构采用型钢焊接成型，整体刚性充足，可承受储液容器满载时的重量，同时支撑脚预留了地脚螺栓安装孔，可将设备固定在车间地面，减少泵组运行时产生的振动对蚀刻精度的影响。

从功能特性来看，该设备可实现镂空蚀刻与表面图案蚀刻两种加工模式，切换模式时仅需调整对应工位的电解液供给压力与工件装夹方式，无需改动主体结构。多工位的排布设计可同时完成多件工件的同步加工，相比单工位设备生产效率提升明显，各工位独立控制的设计也可同时加工不同参数要求的工件，适配小批量多品种的加工需求。管路布局上采用了分层排布的设计，供液管路与回液管路分开设置，避免管路交叉带来的安装维护不便，同时管路走向尽量减少弯折，降低电解液输送过程中的阻力，减少泵组的能耗损失。
