龙门式自动化焊接作业设备结构设计

在重型钢结构、工程机械结构件、大型箱体类工件的批量焊接作业场景中，常规的悬臂式焊接设备往往存在行程覆盖不足、结构刚性偏弱导致焊道偏移的问题，这款龙门式自动焊接设备的设计初衷，正是为了解决大尺寸长焊缝工件的自动化焊接痛点。从实际落地的作业场景来看，这类设备常部署在钢结构生产车间、工程机械制造工段，适配H型钢、长尺寸箱体构件、大型机架类零件的直缝、环缝自动焊接作业，相比人工焊接能大幅降低长焊缝焊接过程中的疲劳误差，也能避免小行程焊接设备需要多次移位装夹带来的精度损失。

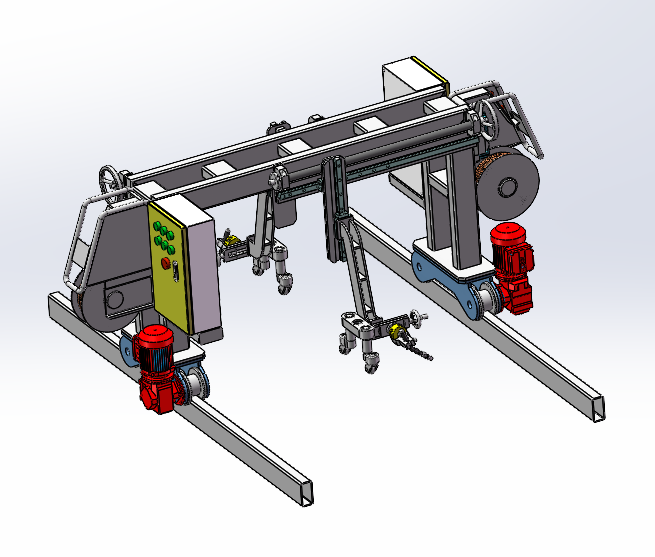

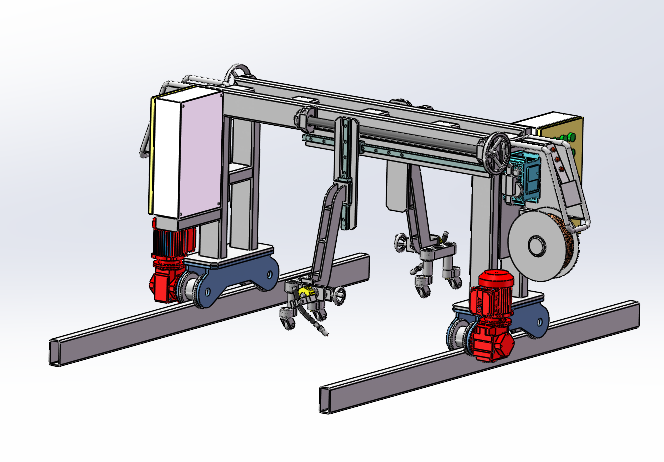

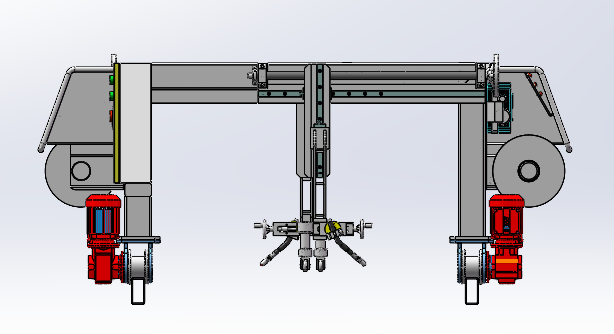

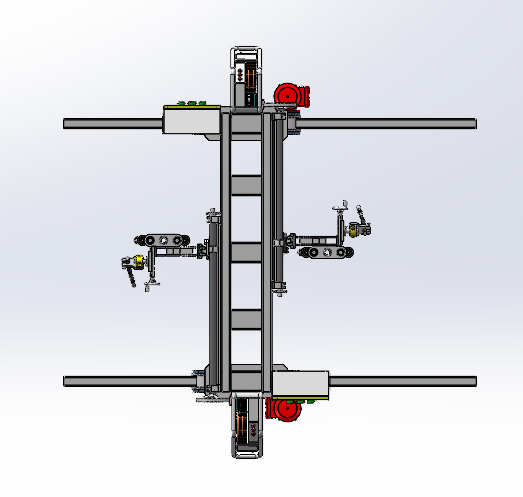

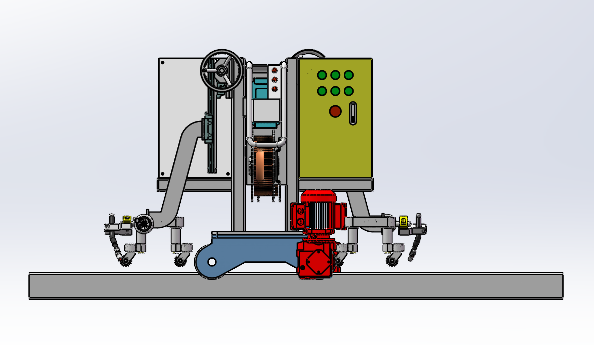

从设备的功能特性来看，整套设备采用龙门跨架式的主体承载结构，两侧的行走轮组直接搭设在车间铺设的纵向导轨上，可沿工件长度方向做匀速进给运动，行走驱动采用减速电机直连驱动轮的结构，配合侧边的导向靠轮，能保证长距离行走过程中不会出现跑偏、卡滞的问题。设备的横向滑座搭载在龙门横梁上，可根据工件的宽度调整焊接机头的横向位置，垂直方向的滑台则用来适配不同高度的工件，满足焊枪与焊缝之间的工作距离调整需求。设备一侧集成了电气控制柜体，面板上布置了动作控制按钮、状态指示灯以及紧急停止按钮，操作人员可在设备旁直接完成行走速度调整、焊接启停、机头位置微调等操作，不需要额外配置远端操作站，适配车间一线操作人员的作业习惯。

设计这套设备的三维结构时，首先要考量的是主体框架的刚性表现：龙门立柱与横梁采用矩形钢管焊接成型后做去应力处理，避免长期承载焊接机头与行走机构出现结构变形，所有滑台的导向面都加装了线性导轨，保证调整过程中的顺畅度与位置精度，焊接机头的位置调整手轮采用大直径设计，方便操作人员微调时精准控制进给量。设备底部的行走轮组采用钢轮外包聚氨酯层的设计，既能保证在钢制导轨上行走的承载能力，也能减少行走过程中的振动传递，避免焊枪抖动影响焊缝成型质量。考虑到焊接作业过程中会产生飞溅与烟尘，设备的所有电气接线都采用拖链内置走线的方式，线缆不会外露在焊接作业区域，避免飞溅烫损线缆，驱动电机的外侧也加装了金属防护挡板，阻挡焊接飞溅落到电机外壳上影响散热。

关于安装边界与外形尺寸的适配，这套设备的龙门跨距可根据用户实际加工的工件最大宽度做定制调整，常规款的跨距覆盖1.5米至4米的区间，纵向行走行程可根据车间导轨铺设长度延伸，满足最长12米工件的一次性焊接作业需求。安装时需要提前在车间地面预埋导轨安装垫板，保证两条导轨的平行度误差控制在每米0.5毫米以内，导轨面的水平高度差不超过0.3毫米，避免设备行走过程中出现倾斜导致焊枪位置偏移。设备的供电接入点设置在电控柜的侧下方，需要预留380V工业三相电源接入位置，焊接电源可根据工艺需求搭配气保焊、埋弧焊等不同类型的焊接主机，设备的行走控制信号与焊接主机的启停信号做联锁设计，行走启动时同步触发焊接起弧，行走停止时自动收弧，减少人工操作的配合步骤。

从实际使用的细节设计来看，设备的两侧都布置了行程限位块与急停触发装置，当行走到导轨两端极限位置时会自动切断行走驱动电源，避免设备脱轨。焊接机头的位置还预留了焊枪角度调整的铰接座，可根据不同的焊缝坡口形式调整焊枪的倾斜角度，适配V型坡口、角焊缝等不同焊接工艺的需求。整套设备的结构没有冗余的复杂设计，所有易损件都采用标准件选型，比如行走轮、导轨滑块、操作按钮都可以直接在市场上采购替换，降低后期的维护成本，对于需要升级自动化焊接产线的中小制造车间来说，这种结构的设备不需要复杂的地基施工，安装调试周期短，能快速适配现有的工件焊接工序。
