豪华大型私人游艇外观结构设计

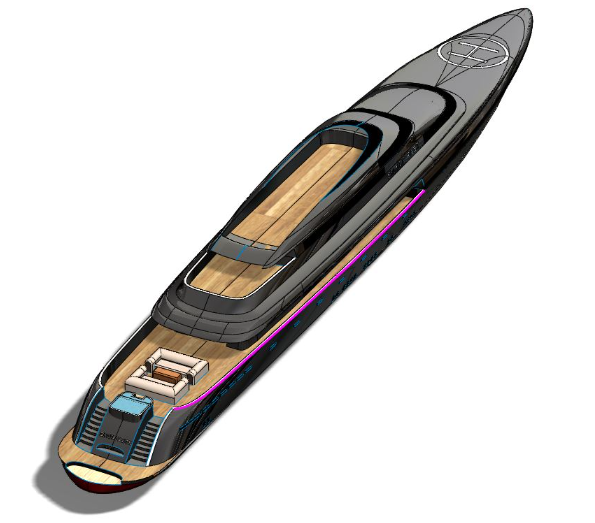

　　在滨水文旅、私人高端休闲、海事展陈等场景中，大型游艇的结构设计始终需要兼顾流体力学性能、空间利用率与外观辨识度，本次呈现的游艇三维结构，从船体线型到上层建筑布局都贴合民用高端船舶的实际工程逻辑。从实际用途来看，该型游艇定位为中长距离水上休闲载具，可承载十余名乘员完成近海航行、商务接待、家庭休闲出游等活动，船体下部的深V型线型设计，能够在3级海况下有效降低航行时的砰击载荷，减少船体纵摇幅度，提升乘员乘坐舒适度，同时降低航行阻力，提升燃油经济性。从功能特性上看，船体采用分层布局逻辑，水下部分为动力舱、燃油舱与压载水舱预留了充足安装空间，可适配双机柴动推进系统，压载水舱的布置位置经过重心校核，能够在不同载重状态下维持合理的吃水差，避免航行时出现埋首或尾倾过大的问题。主甲板层预留了会客区、餐厨区的布置空间，侧舷通道宽度满足单人通行与应急疏散的尺寸要求，舷窗的布置位置既考虑了舱内自然采光需求，也避开了船体结构强肋骨的安装位置，避免结构开孔对船体总纵强度造成过度削弱。

　　上层建筑采用阶梯式退台设计，逐层向后收窄，既能够减少上层建筑的迎风面积，降低高速航行时的风阻，也为顶层飞桥区预留了充足的露天活动空间，飞桥区域的护栏安装边界、驾驶位视野校核都在建模阶段完成了匹配，确保驾驶位对前方、侧方水域的视野无结构性遮挡。在设计思路层面，建模过程中首先完成了船体线型的光顺处理，通过对横剖线、纵剖线、水线的反复调整，确保曲面G2连续，避免后续数控加工或模型制作时出现曲面褶皱；上层建筑的分块逻辑充分考虑了实际船舶建造时的分段拼装工艺，每个分段的尺寸边界都控制在常规船台吊装的允许范围内，结构加强筋的布置位置贴合船体板格的受力特点，在船底龙骨、舷侧顶列板等应力集中区域做了局部加厚的结构预留。

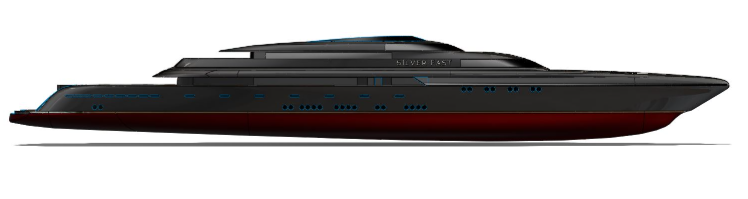

　　外形尺寸方面，该型游艇总长控制在40米级，型宽8米左右，设计吃水2.1米，能够满足多数私人游艇码头的靠泊水深要求，上层建筑总高度（从水线到顶层雷达架底部）控制在7.2米，可顺利通过多数内河通航桥梁的净空限制。安装边界上，船尾预留了尾跳板与系缆桩的安装位置，侧舷的导缆孔、锚穴位置都经过锚泊作业的干涉校核，确保起锚、抛锚过程中锚链与船体结构不会发生剐蹭；船底的海底阀、推进器安装位的开孔位置做了局部结构加强，避免开孔区域出现应力集中导致的结构疲劳。

　　在细节处理上，船体外壳的分色线位置与实际船舶的载重线标识位置相匹配，上层建筑的舷侧门、舱室窗户的安装边框都预留了密封胶条的安装槽位，符合船舶建造的水密性要求；顶层的雷达架、天线基座的安装位置做了重心配平，避免顶部设备过重导致船舶初稳性高过低，影响航行安全性。对于三维建模从业者而言，该模型的结构分层逻辑清晰，曲面建模思路可复用于同类型民用船舶的设计工作，线型处理、结构避让、边界校核的方式都贴合实际船舶工程的设计流程，既可以作为船舶类建模练习的参考案例，也能够为文旅场景的游艇展陈模型制作、小型游艇改装设计提供结构参考。在建模过程中，所有结构转角处都做了圆角过渡处理，既符合实际船舶建造时的工艺要求，避免应力集中，也能够降低模型渲染时的锐边失真问题；船体内部的横舱壁位置布置合理，将船体分隔为多个独立水密舱室，满足民用船舶的抗沉性设计要求，单个舱室进水后仍能维持船舶的基本浮力储备。
