精密多工位线圈绕制设备机械结构设计

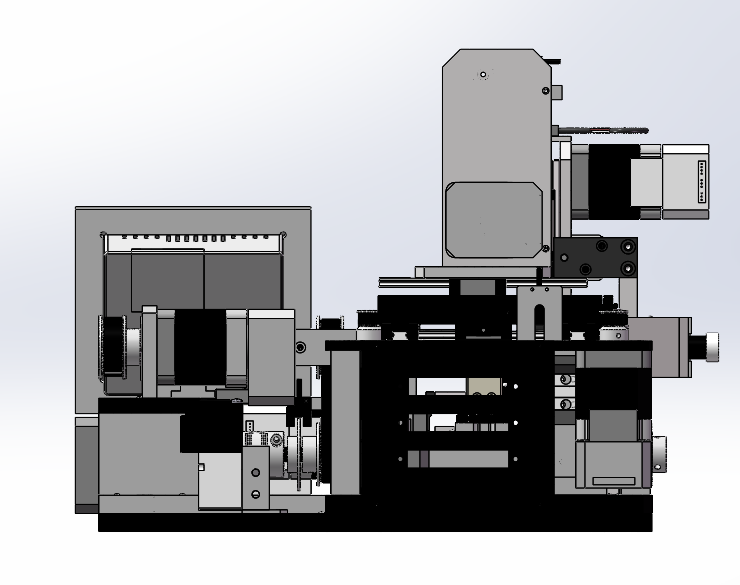

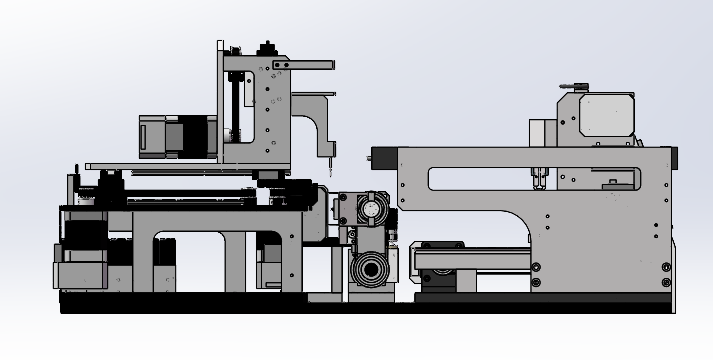

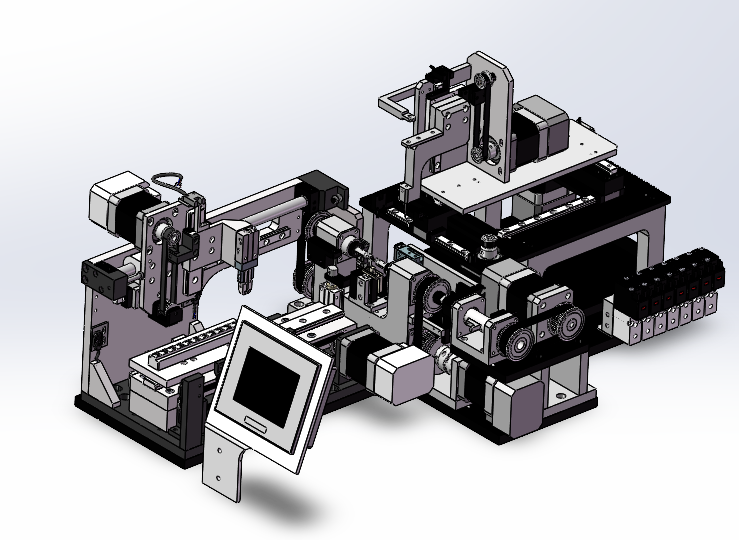

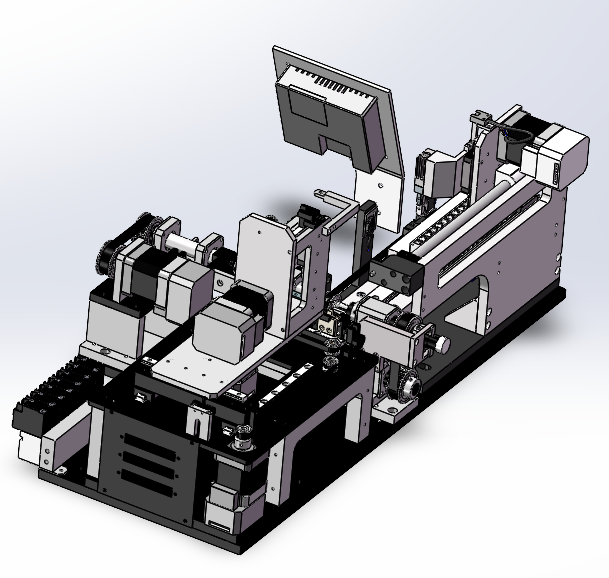

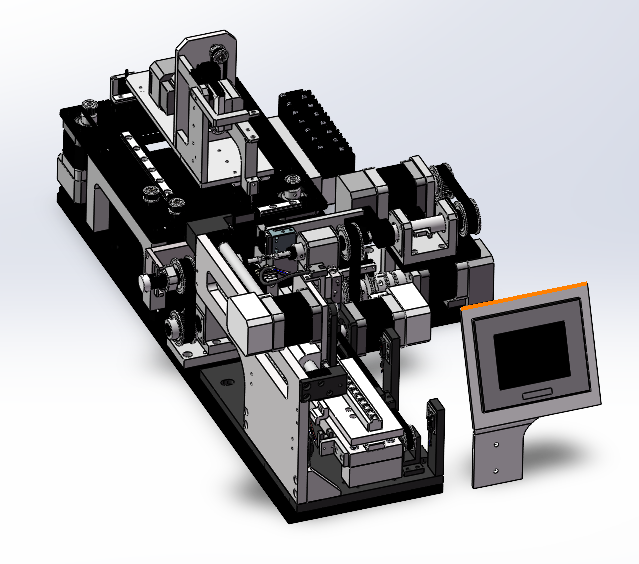

　　这套绕线设备的机械结构，主要面向电子元器件、电机定子、小型变压器等需要精密线圈绕制的生产场景，在漆包线、贵金属合金细丝的绕制工序中承担核心执行功能，可适配不同线径、不同绕制匝数要求的线圈加工需求，是线圈类产品量产环节中保障绕线精度与产品一致性的核心硬件载体。从结构组成来看，整套机构整合了绕线主轴、排线进给、剪线执行、线圈装夹模具、脱模辅助、加热适配、张力调节、支撑机架等多个功能模块，各模块之间的动作衔接经过反复的运动干涉校验，可在连续作业流程中完成线圈绕制全工序的机械动作，无需额外加装独立的单工序辅助工装。

　　动力传递路径上，绕线主轴单元采用交流异步电机搭配同步带与传动轴的传动方案，这种设计并非随意选择，而是经过多轮传动误差测算确定的：同步带传动可抵消电机启动瞬间的冲击载荷，同时保证两侧主轴的转动等速性与同步性，避免绕线过程中出现线圈两端张力不均、线层错位的问题，在实际装配时，只要将主轴同轴度公差控制在0.02mm以内，就能保证绕线模具的回转同心度，从根源上减少绕线过程中的线体跳动，提升线圈绕制的整齐度。

　　张力控制模块的设计充分考虑了细径漆包线的加工特性，针对线径较细的漆包线与贵金属合金丝，张力过大容易出现断线、线径被拉细导致直流电阻超差的问题，张力过小则会出现排线乱层、线匝松散的缺陷，因此这套结构将放线张力器固定在滚珠丝杆驱动的排线杆上，采用毛毡压紧的方式提供持续稳定的阻尼张力，在实际生产调试时，可根据不同线径的张力耐受范围调整毛毡压紧力，必要时还可在工艺路径中加装额外的张力检测组件，实现张力的闭环调节，保证排线过程无压叠、无松散，适配0.02mm到0.8mm区间的多规格线径绕制需求。排线机构采用滚珠丝杆直线传动方案，丝杆导程根据常用绕线线径匹配，可保证排线进给步距与绕线主轴转速精准匹配，实现线匝的紧密排列，剪线机构布置在绕线工位的侧方，在绕线达到设定匝数后可自动完成线体切断，减少人工操作的辅助时间。线圈模具采用快换式安装结构，可根据不同规格的线圈产品快速更换对应模具，脱模机构集成在主轴安装座位置，绕线完成后可辅助将成型线圈从模具上推出，避免人工脱模导致的线圈变形。

　　整套结构的安装边界充分考虑了车间产线的布局需求，整体机架采用方管焊接后时效处理的加工工艺，减少长期运行后的结构变形，设备底部预留了地脚安装孔与调节脚杯，可适配不同地面平整度的安装场景，各运动部件的安全间隙均按照机械安全设计规范预留，避免运行过程中出现运动干涉或安全隐患。加热机构的预留安装位可适配需要热融绕制的自粘漆包线工艺，在绕制过程中对漆包线进行适度加热，保证线匝之间粘接牢固，减少线圈后续浸漆工序的处理时间。从结构设计的细节来看，所有走线、走管的路径都在机架内部预留了穿线空间，避免外部管线干扰运动部件的动作，各润滑点都预留了注油口，方便日常维护保养，关键受力部件的强度都经过载荷校核，可满足长期连续三班倒的生产作业强度，不会出现部件变形或疲劳损坏的问题。
