建筑用玻璃栏板金属立柱栏杆结构

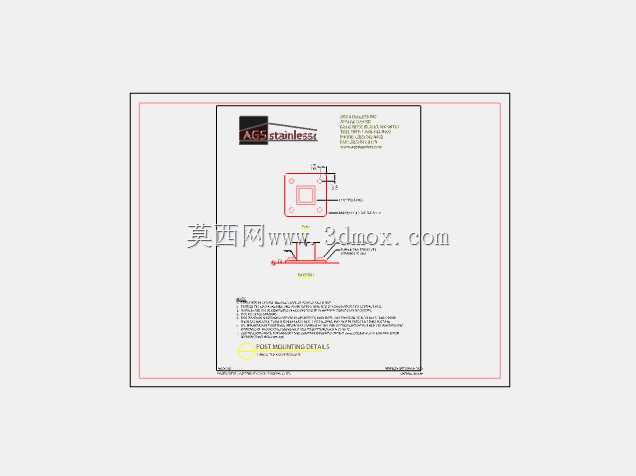

　　在民用建筑的阳台临边、公共建筑的中庭回廊、商业空间的楼梯侧边、景观平台的临空区域，这类带金属立柱的玻璃栏杆是应用频次极高的防护构件，既承担临边安全防护的核心功能，又能通过通透的玻璃面板减少视觉遮挡，保持空间的开阔感，不会像实体栏板那样割裂空间的视觉连贯性。做这类构件的三维建模时，首先要明确实际安装的边界条件：立柱底部采用膨胀螺栓与结构地面或结构梁面固定，安装基面的平整度偏差需要控制在2mm以内，避免立柱安装后出现垂直度超差的问题，单根立柱的垂直偏差全程不能超过1mm/m，否则后续玻璃面板安装时会出现夹持缝隙不均、固定件受力偏移的隐患。从结构设计的逻辑来看，这套栏杆采用了分立柱承载、玻璃面板分隔的模块化思路，立柱选用矩形截面金属型材，沿栏杆延伸方向按等间距排布，立柱朝向玻璃的两侧预留了夹持固定件的安装位，固定件通过螺栓与立柱本体锁紧，将钢化玻璃面板牢牢夹持在两根立柱之间，不需要在玻璃上额外开贯通安装孔，既降低了玻璃加工的破损率，也避免了开孔位置的应力集中问题，提升了玻璃面板的整体受力性能。顶部的横向扶手沿栏杆通长设置，与每根立柱的顶端做刚性连接，既可以作为行人扶靠的受力构件，也能将分立的立柱串联成整体受力体系，提升整段栏杆的抗侧向冲击能力，按照临边防护的受力要求，整段栏杆在承受顶部1kN/m的水平侧向推力时，最大变形量不能超过跨度的1/250，这就要求立柱的截面选型、固定件的连接强度、底部锚栓的抗拔抗剪能力都要经过受力校核，不能仅凭外观选型。玻璃面板采用钢化夹胶安全玻璃，厚度根据立柱间距匹配，常规1.1m标准防护高度下，立柱间距控制在1.2m以内时，玻璃厚度选用6+0.76PVB+6的夹胶玻璃即可满足受力要求，玻璃与金属夹持件之间需要设置柔性缓冲垫片，避免金属与玻璃硬接触导致的玻璃崩边、受力碎裂问题，玻璃底部与安装基面之间预留10mm左右的伸缩缝隙，填充密封胶做防水防尘处理，避免积水渗入底部腐蚀立柱固定锚栓。

　　建模过程中需要重点关注几个容易被忽略的细节：一是立柱底部的装饰盖板，要完全覆盖底部的锚栓与结构基面的连接缝隙，同时要预留后期维护的拆卸空间，不能做成完全固定的死结构；二是玻璃夹持件的螺栓孔位要做成长圆孔设计，允许安装时有±3mm的位置调整量，抵消土建施工的基面偏差、立柱安装的位置偏差，降低现场安装的对位难度；三是顶部扶手的连接位置要做隐藏式连接设计，避免固定螺栓外露影响外观，扶手的转角位置要做圆弧过渡，避免尖锐棱角造成磕碰伤害。

　　从实际使用场景来看，这类栏杆不同于工业设备的安全防护栏，它同时兼顾防护功能与装饰属性，所以建模时既要保证结构尺寸的准确性，给后续的结构受力验算、加工下料提供准确的三维依据，也要还原构件之间的装配关系，比如夹持件与玻璃的配合间隙、垫片的安装位置、锚栓的埋深要求，这些细节直接决定了加工完成的构件能不能在现场顺利安装。很多新手做这类栏杆建模时，容易只做外观的曲面造型，忽略实际安装的工艺要求，比如把立柱直接和地面做布尔合并，忽略底部锚栓的安装空间，或者把玻璃和金属件做成零间隙配合，没有预留缓冲垫片的厚度，导致导出的加工图纸无法直接用于生产。实际工程应用中，这类栏杆的安装顺序是先定位放线，固定立柱底部的锚栓，调整立柱的垂直度与间距后锁紧锚栓，再安装底部的承托件，放入玻璃面板调整位置，安装两侧的夹持件并逐步锁紧螺栓，最后安装顶部扶手与密封胶条，整个过程中每个构件的尺寸偏差都会累积，所以三维建模时就要提前考虑公差配合，比如玻璃面板的外形尺寸要比立柱之间的净空小3-5mm，给安装预留调整余量，避免玻璃因为温度伸缩出现挤压碎裂的问题。

　　另外，针对不同的使用场景，栏杆的高度也有明确的规范要求，比如临空高度在24m以下时，防护高度不低于1.05m，临空高度在24m及以上时，防护高度不低于1.1m，这些尺寸边界在建模时就要严格卡控，不能为了外观比例随意调整高度尺寸，否则模型就失去了工程应用的价值。立柱的表面处理通常采用拉丝不锈钢或者静电喷涂，建模时不需要还原表面的纹理细节，但要明确各个构件的装配层级，区分结构受力件、装饰件、密封件的不同属性，方便后续导出物料清单时做分类统计。
