壁挂式商用炭烤炉钣金结构设计

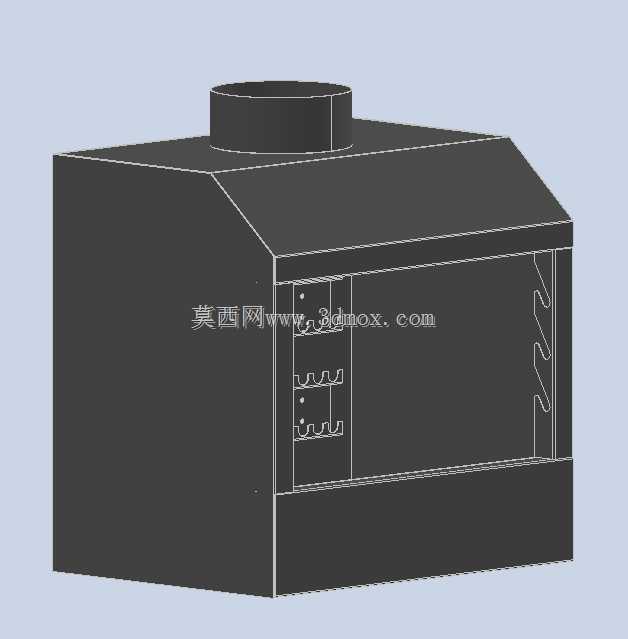

这款壁挂式烤炉的结构设计核心围绕商用餐饮场景的空间利用率优化展开，区别于传统落地式烤炉占用地面操作空间的弊端，整体采用挂墙安装形式，直接释放后厨或户外餐区的地面通行与操作区域，尤其适合面积局促的特色烧烤门店、户外露台餐吧这类对空间占用有严格要求的使用场景。设备顶部预留的圆形排烟接口可直接对接商用排烟管道，无需额外加装转接集烟罩，烤炉工作时产生的油烟可直接通过顶部接口进入排烟系统，避免油烟在操作区弥散，适配现有商用厨房的排烟系统布局，减少现场安装的改造成本。

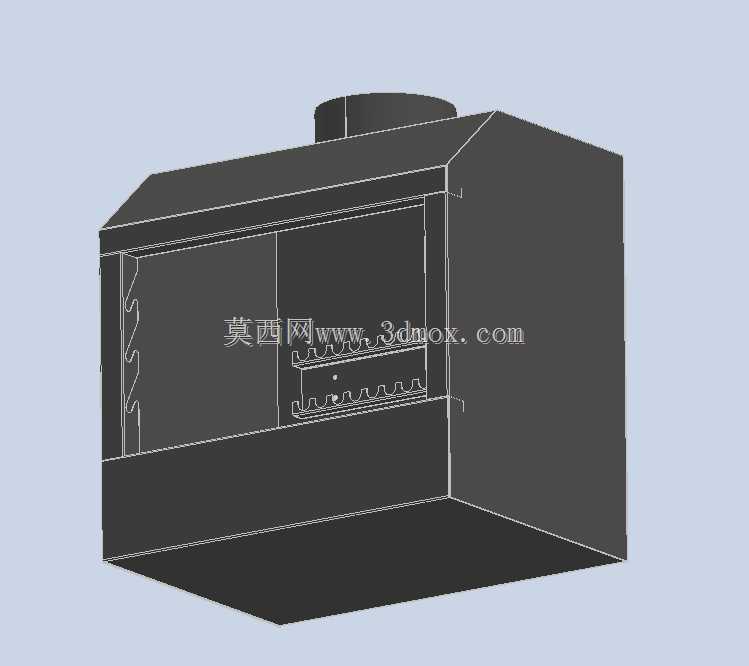

从功能结构来看，烤炉内腔设置多层挂架结构，可根据烤制食材的尺寸调整挂接位置，既可以悬挂整扇肋排、整鸡这类大尺寸食材进行封闭焖烤，也可搭配烤网放置串类、小块食材进行直接炙烤，内腔的挡油结构可引导烤制过程中滴落的油脂流向底部集油区域，避免油脂直接接触高温热源产生大量油烟，同时降低日常清洁的工作量。炉体正面的观察与操作开口兼顾食材取放与烤制状态观察需求，开口边缘做折边强化处理，避免钣金薄料长期受高温影响出现变形翘边问题，同时折边结构可减少热量从开口处向外溢散，提升炉内温度的均匀性，降低不必要的热量损耗。

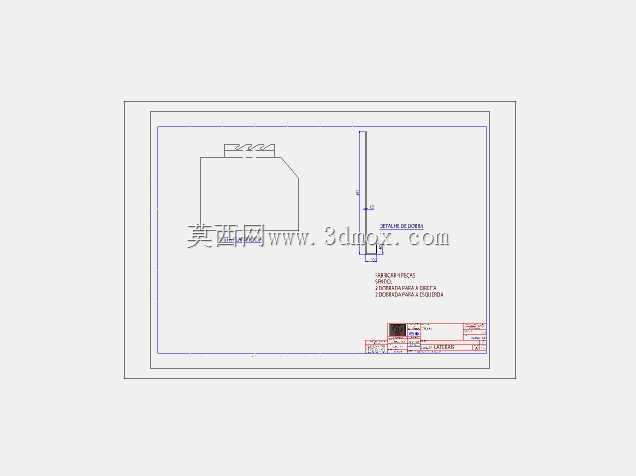

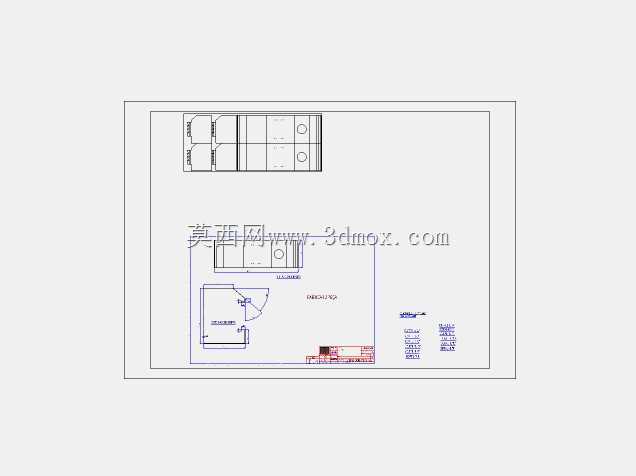

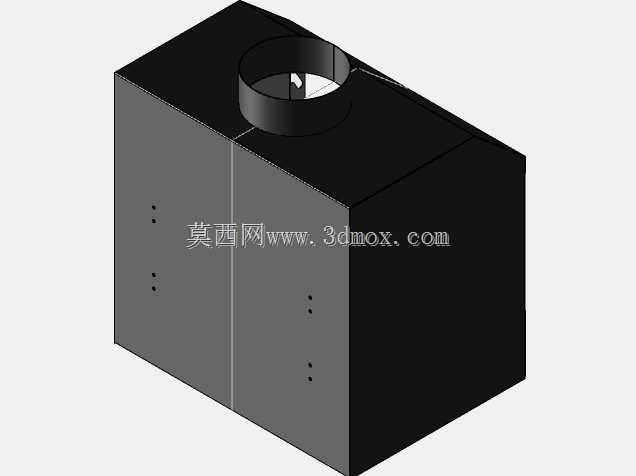

设计阶段充分考虑钣金加工的材料利用率，整体结构采用常规规格的1.2mm厚度冷轧钢板进行拆分排料，单张标准尺寸板材可完成两台烤炉的主体构件下料，最大化减少边角余料的产生，降低加工过程中的材料损耗。所有钣金拼接处采用折边咬合加焊接的连接形式，减少外露焊缝长度，既提升炉体整体的结构强度，也降低后期焊接打磨的工作量，适合批量钣金加工生产。炉体背部设置壁挂安装的挂接点位，点位布局匹配常规商用墙体的承重结构分布，安装时只需在墙体对应位置固定承重挂点，即可将炉体整体挂装到位，挂接结构设置防脱限位，避免日常使用过程中炉体出现移位滑落的风险。

外形尺寸的设定充分参考常规商用操作的人体工学高度，挂装后炉体操作开口的高度恰好适配成年操作者站立操作的手臂活动范围，取放食材无需过度弯腰或抬臂，长时间操作不易产生疲劳。炉体顶部排烟接口的直径匹配常规商用排烟管的通用尺寸，现场安装时可直接对接标准管道，无需定制变径接头。炉体外部的边角位置全部做钝角折边处理，没有尖锐外凸的边角，避免操作人员走动或取放食材时被划伤，提升设备使用的安全性。内腔的挂架采用可拆卸式结构，日常清洁时可直接将挂架从内腔取出，彻底清理缝隙内残留的油污与食物残渣，避免长期使用后残留的油污产生异味或引发火灾隐患。炉体底部设置可拆卸的集油抽屉，烤制过程中产生的油脂全部汇集到抽屉内，清洁时只需抽出抽屉即可完成油污清理，无需探入炉腔内部操作，大幅降低日常维护的难度。
