工业户外双开门阀组集成控制柜体结构

在工业流体控制、厂区公用工程配套的现场场景里，这类集成阀组的控制柜体是衔接现场执行端与中控调度端的核心节点，常部署在化工园区管廊旁、市政水务加压站点、工厂循环水系统支管段位置，承担就近阀组状态采集、就地手动操作、信号中转传输的实际作用，避免操作人员长距离往返中控室完成现场调试、应急切断操作，也能对阀组配套的电气控制元件做物理防护，隔绝现场粉尘、喷淋水、意外磕碰对电气回路的损伤。

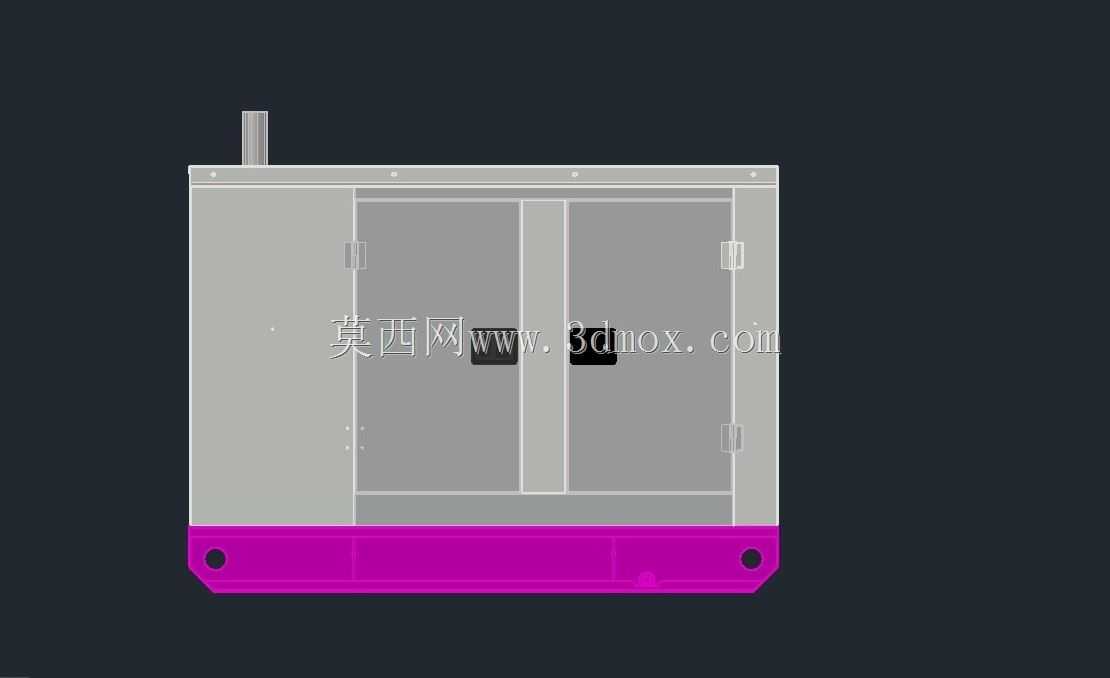

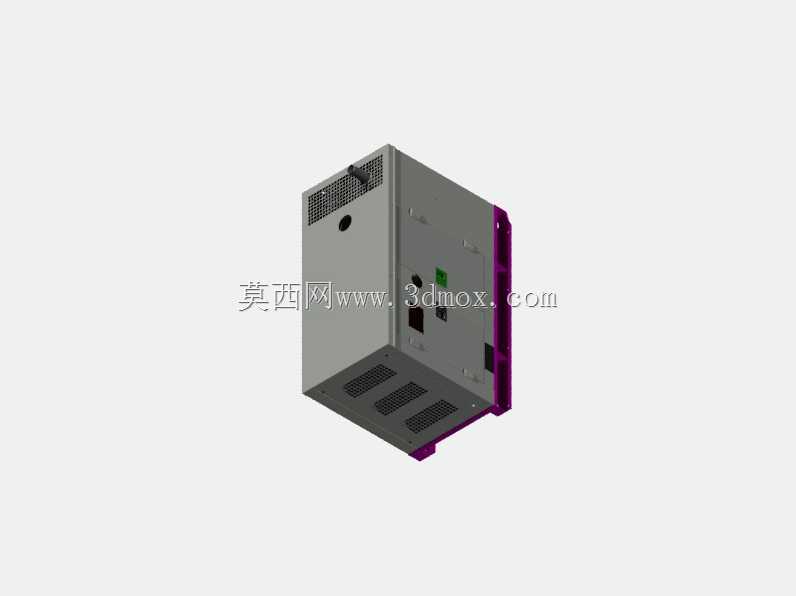

从结构设计思路来看，这款柜体采用双开门对称布局，是考虑到内部阀组控制模块、接线端子排、信号转换单元的排布需求，双开门全开状态下可完全暴露内部安装空间，无需预留单侧大开门的回转半径，在现场管架密集、安装空间局促的场景下适配性更强。柜体顶部预留的竖向穿线接头，是专门针对现场上进线的布线场景设计，现场敷设的控制电缆、动力电缆可从顶部穿入柜体内部，避免地面开槽布线的施工量，也能防止地面积水顺着线缆倒灌进柜体内部。柜体底部做了通长的加高安装底座，底座两端预留了固定安装孔，现场安装时可直接通过膨胀螺栓固定在混凝土基础或者钢制安装支架上，底座的抬升高度刚好能让柜体底部脱离地面积水层，同时预留出底部线缆备用穿入的空间，适配不同现场的布线走向需求。

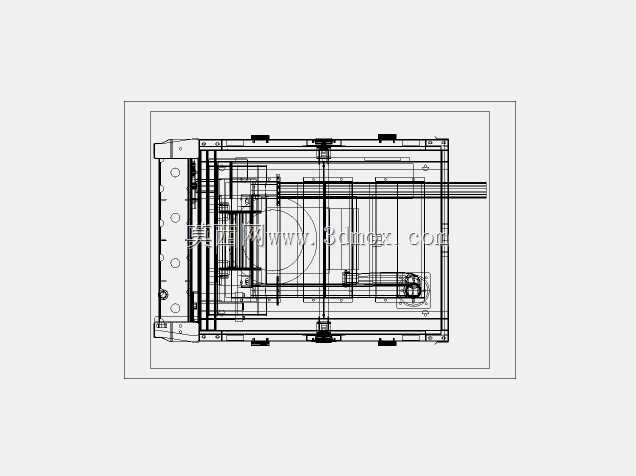

外形尺寸的设定上，柜体整体宽度适配双开门的合页承重范围，单扇门的宽度控制在单人可独立开合操作的区间，门体上加装的嵌入式暗装把手不会突出柜体表面，避免现场巡检人员过往时发生勾挂，门体四周内嵌的密封胶条可在门体闭合后形成连续的密封面，达到户外安装的防护等级要求。柜体内部的安装板采用可拆式设计，前期阀组控制回路的接线、元件调试都可以在车间内完成安装板预装，整体运输到现场后直接推入柜体固定即可，大幅减少现场施工的工作量。底座部分做了差异化的色彩区分，一方面是现场安装时可快速识别柜体安装基准面，另一方面醒目的色彩也能提醒现场巡检人员注意柜体边界，避免搬运物料时发生碰撞。

实际使用过程中，这类柜体的门体合页采用暗藏式安装结构，不会外露在柜体外侧，避免长期户外使用后合页积灰、锈蚀导致门体开合卡滞，门体上预留的锁具安装位可配套通用的工业柜锁，实现权限管控，避免无关人员随意操作内部阀组控制开关。柜体侧面的板材折边做了圆弧过渡处理，没有尖锐的外凸棱角，减少现场安装、调试人员磕碰受伤的风险。从安装边界来看，柜体背部预留了离墙安装的间隙，满足柜体散热、后期背部接线维护的空间需求，左右两侧预留的操作空间只需要满足单扇门全开即可，相比单开门同容积柜体，左右方向的安装空间需求可缩减近40%，在老旧厂区改造、管廊旁狭窄安装位的适配性上优势明显。

考虑到现场阀组控制的实际需求，柜体内部预留了多个模块安装位，可根据实际接入阀组的数量灵活加装控制模块，不需要额外更换柜体，适配不同规模的阀组控制需求。柜体顶部的穿线位置配套了可锁紧的防水接头，线缆穿入后可锁紧密封，保证柜体整体的防护性能，避免雨水、粉尘从穿线位置进入柜体内部。底座的安装孔位采用长圆孔设计，现场安装时可适配一定范围内的基础施工误差，降低现场安装的对位难度，不需要对混凝土基础做二次修整就能完成柜体的固定安装。
