激光切割加工用亚克力托盘结构设计

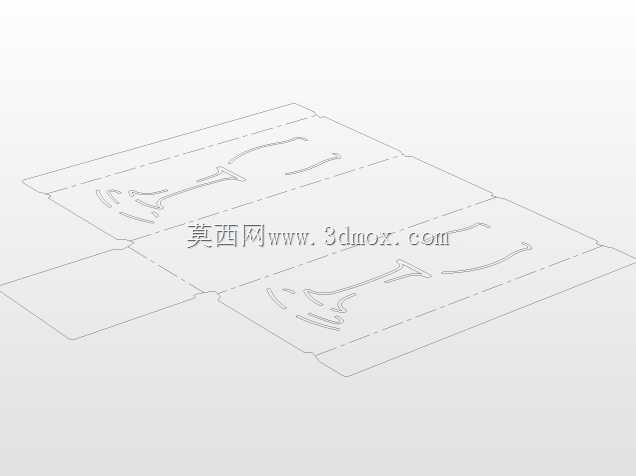

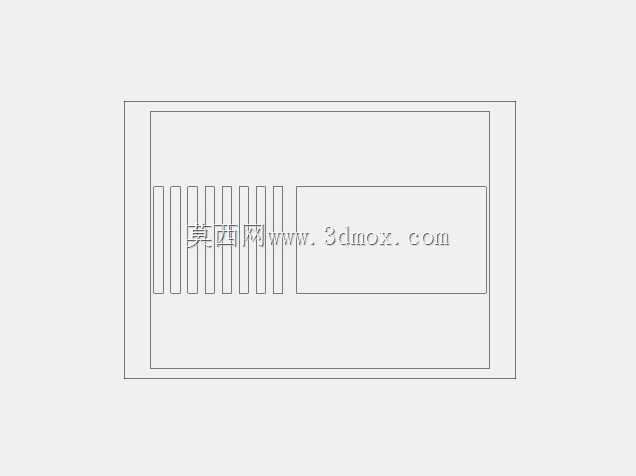

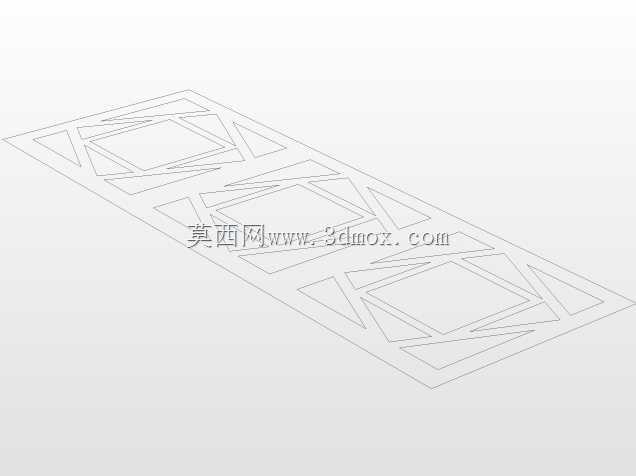

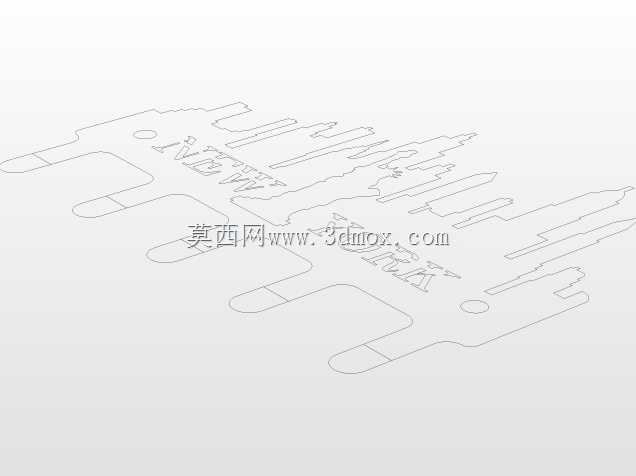

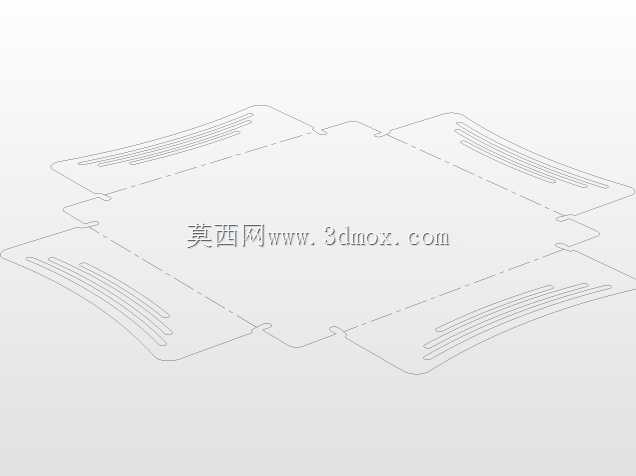

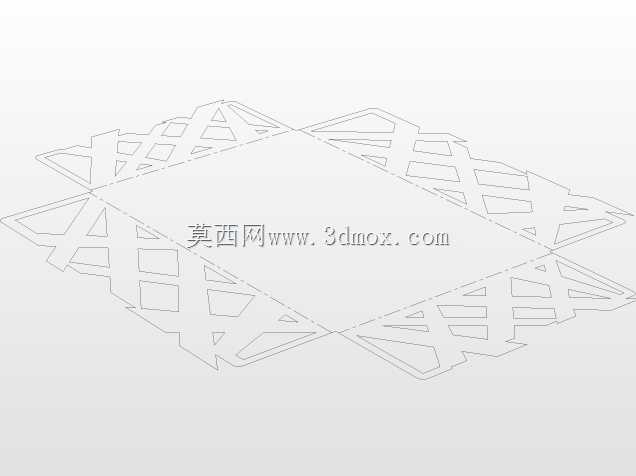

　　日常做非标工装治具的时候，经常会碰到小批量多品种的亚克力、薄金属板、有机玻璃类零件的工位周转、临时摆放需求，这类零件大多边缘经过激光切割后存在细微的熔边毛刺，直接堆放在普通工作台面上很容易出现表面刮花、边角磕碰的问题，尤其是带细窄栅格结构的装饰类亚克力件，堆叠存放时栅格部位受力不均很容易出现隐裂，报废率一直居高不下。这款托盘的结构设计完全围绕激光切割类板材零件的存放特性展开，整体采用平板式框架结构，没有多余的凸起卡扣类结构，所有棱边都做了适配激光加工的圆角过渡，不需要后续的二次铣削或者打磨工序，整张板材排版后可以一次切割成型，材料利用率能做到九成以上，不会产生多余的工艺废料。从结构布局来看，托盘一侧设置了等间距排布的栅格插槽，插槽的宽度经过反复适配，刚好可以插入厚度1到5毫米的亚克力、有机玻璃或者薄铝板零件，插槽之间的间距预留了足够的取放操作空间，手指可以轻松伸入取出零件，不会碰到相邻工件的表面；另一侧预留了整块的平面置物区域，可以放置尺寸偏大、不适合插放的平板类零件，也可以临时放置加工过程中用到的定位块、记号笔等辅助工具，兼顾了分类存放和临时置物的需求。

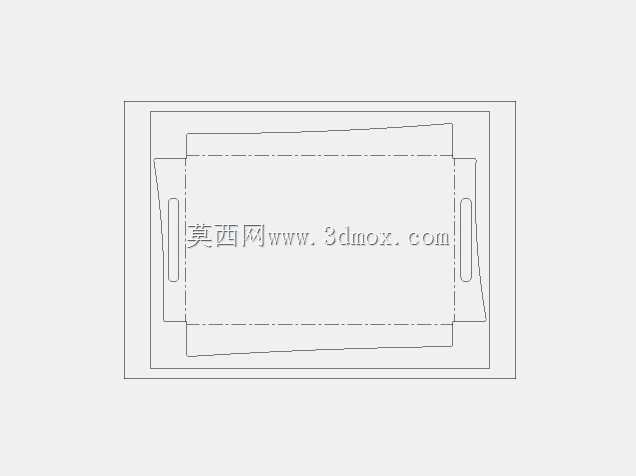

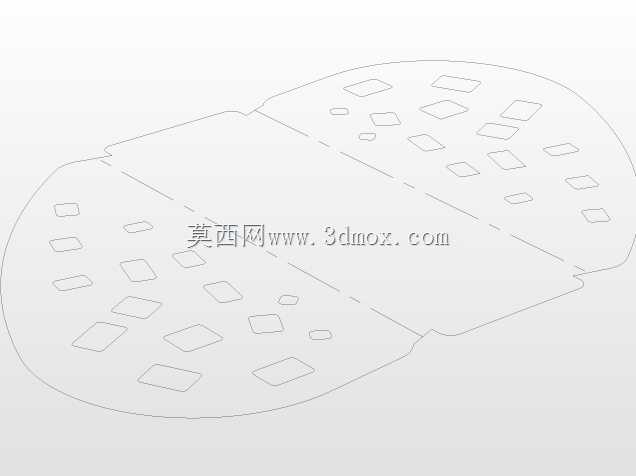

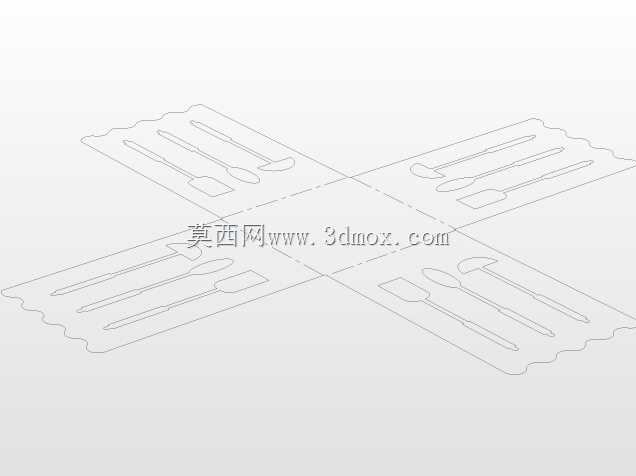

　　在安装边界和尺寸适配方面，整个托盘的外轮廓尺寸完全适配常见的激光切割机工作台面的出料位置，切割完成后可以直接将托盘放在出料端接料，不需要额外调整设备的出料高度，托盘底部预留了均匀分布的支撑凸台，放在工作台面上时不会和台面完全贴合，留有一定的通风间隙，刚切割完成的亚克力件残留的热量可以快速散出，不会因为局部积温导致板材变形。实际应用场景里，这类托盘除了用在激光切割工位的工件周转，也可以放在装配工位作为零件的临时摆放架，插放式的结构可以让每个零件都独立分隔，不会互相摩擦刮花，平面区域可以放置装配需要的螺丝、小配件等零散物料，不需要额外搭配零件盒。

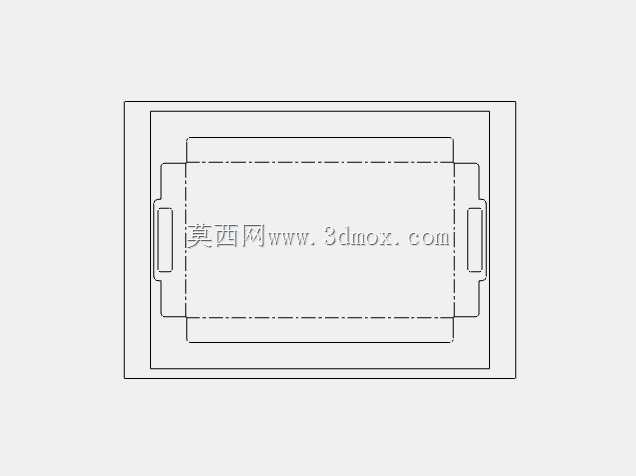

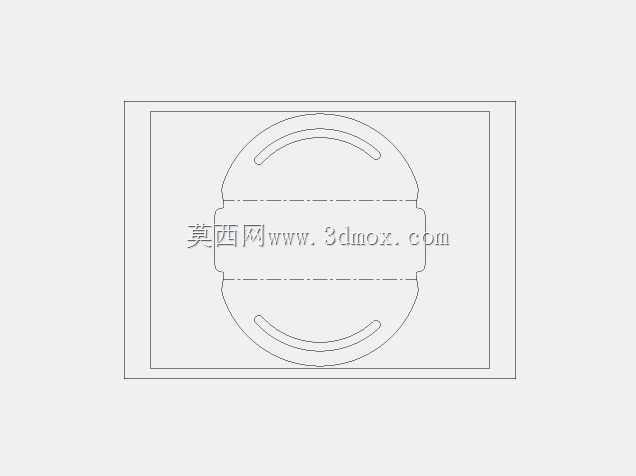

　　设计过程中没有采用复杂的拼接结构，所有结构都是在同一块板材上切割完成，不需要额外的紧固件或者粘接工序，组装的时候只需要将侧边的支撑卡口卡入对应位置即可，拆装都很方便，如果某个部位出现损坏，也可以单独切割替换对应的板块，不需要整体报废。针对不同厚度的板材加工需求，插槽的宽度可以根据实际加工的零件厚度做参数化调整，只需要修改三维模型里的插槽宽度参数，就可以快速生成适配不同加工场景的托盘模型，不需要重新做整体结构设计。托盘的边缘做了加高的挡边设计，放在台面上被意外碰撞时，上面放置的零件不会轻易滑落，挡边的高度刚好和最薄的亚克力板厚度匹配，不会因为挡边过高影响零件的取放效率。

　　考虑到激光切割加工的特性，所有的内角位置都做了适配激光刀径的圆角处理，切割的时候不会出现内角烧蚀过切的问题，切割完成后不需要做额外的内角修整，切割面的光洁度就可以满足直接使用的要求，不需要后续的抛光处理。在承重性能方面，栅格插槽的侧壁厚度经过受力校核，插放满常规尺寸的亚克力零件时不会出现侧壁变形弯折的问题，平面区域的底部支撑凸台均匀分布，放置重量稍大的金属板零件时也不会出现中部下凹的情况，整体结构的刚性完全满足车间日常周转使用的需求，不会因为正常的取放操作出现结构损坏。
