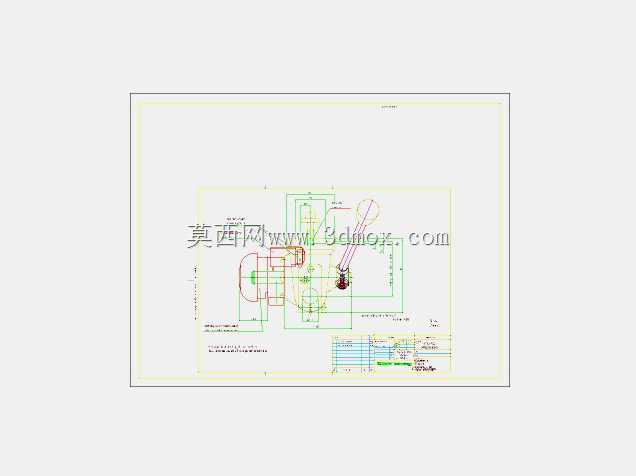

手动按压式阀块结构三维设计

手动按压式阀块在小型液压控制回路、低压气动控制工位中应用十分广泛，常见于小型工装夹具的压紧控制、实验台架的油路切换、小型设备的手动触发控制场景，这类阀块不需要复杂的电控信号接入，完全依靠操作人员的手部按压力实现油路或者气路的通断、换向，在无供电的野外作业工位、需要人工介入确认动作的安全联锁环节，这类手动按压阀块的可靠性远高于电控类阀件，不会因为信号干扰、供电中断出现误动作。

从实际使用的功能特性来看，这款手动按压阀块采用直动式结构设计，按压触发的行程控制在3-5mm区间，按压力度设置在15-20N，既不会因为按压力度过小导致日常作业中的误触碰触发，也不会因为力度过大造成操作人员长时间操作的手部疲劳。阀块内部的油道采用斜孔与直孔结合的加工方式，所有流道的转角处都做了R0.5的圆角过渡，避免液压油在流道内形成紊流、产生压损，同时减少油液内杂质在转角处的堆积，降低阀块卡滞的概率。密封结构采用端面O型圈加轴向挡圈的组合形式，在16MPa的额定工作压力下不会出现外泄漏，按压杆的位置采用防尘圈加斯特封的组合，既可以阻挡外部的粉尘、切削液进入阀块内部，也能保证往复按压过程中的内泄漏控制在允许范围内。

设计这款阀块的时候，首先考虑的是安装的通用性，阀块的安装基面做了Ra1.6的平面度处理，四个安装孔采用通孔设计，孔位间距符合常规6通径阀的安装尺寸标准，可以直接替换同规格的电磁换向阀安装位，不需要额外加工安装转接板。阀块的外形尺寸控制在80mm*60mm*45mm的范围内，整体采用硬质铝合金阳极氧化处理，在保证结构强度的前提下，整体重量控制在0.8kg以内，方便在小型移动设备、手持液压工具上安装使用。按压头的位置做了滚花处理，表面做圆弧过渡，操作人员按压的时候不会出现打滑，长时间操作也不会产生硌手的问题。

油路设计上，这款阀块采用两位三通的流道结构，常态下P口与T口连通，系统处于卸荷状态，当按压头被按下的时候，P口与A口连通，压力油进入执行元件端，实现压紧、顶升这类动作，松开按压头后，内部的复位弹簧会自动推动阀芯复位，A口与T口连通，执行元件端的压力油泄荷，动作复位。弹簧的选型经过反复校核，采用不锈钢弹簧，弹簧刚度设置为2N/mm，既可以保证复位的可靠性，不会出现阀芯卡滞无法复位的情况，也不会因为弹簧刚度过大导致按压力度过大。所有流道的孔径根据额定流量10L/min做了匹配，孔径设置为6mm，流道内的油液流速控制在3m/s以内，避免流速过高产生的噪音和温升。

安装边界方面，阀块的各个油口都采用G1/4的标准管螺纹，油口的位置做了1.5*45度的倒角，方便管接头的安装，不会因为毛刺导致密封件被切坏。按压头的伸出高度在常态下为12mm，按下后的剩余高度为8mm，安装的时候需要在按压头上方预留至少20mm的操作空间，方便操作人员按压操作，同时避免周边的零部件干涉按压行程。阀块的安装基面与其他元件贴合的时候，不需要额外加装密封垫片，依靠基面的加工精度和O型圈就可以实现密封，减少了安装的工作量，也避免了垫片老化导致的泄漏问题。在实际的工况测试中，这款阀块可以在-10℃到80℃的环境温度下正常工作，适配常规的矿物液压油，也可以适配气动回路中的压缩空气介质，在气动回路中使用的时候，只需要更换适配气动介质的密封件就可以直接使用，不需要改动整体结构。
