室内空间布局细节施工平面设计图纸

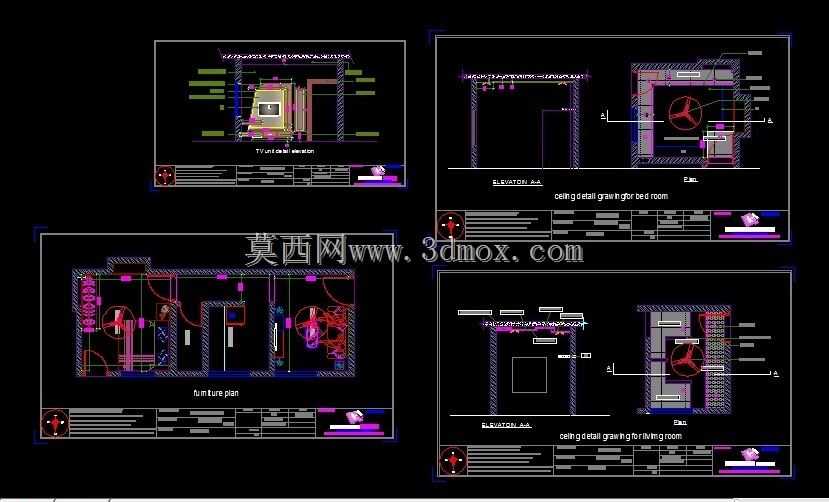

在民用建筑室内装饰施工的全流程中，这类平面细节图纸是现场施工、管线排布、家具定位的核心参照依据，直接决定了硬装阶段的施工精度与后期软装的落地匹配度。从图纸呈现的内容来看，其覆盖了不同功能分区的平面布局、顶面布置、立面索引等核心内容，针对起居空间内的电视背景墙区域做了重点的尺寸标注与节点细化，能够为现场施工人员提供明确的作业边界。

实际项目应用中，这类图纸首先会用于施工班组的技术交底，瓦工作业时可依据平面标注的墙体定位、完成面厚度确定砌筑与抹灰的边界，木工作业时可对照电视背景墙的细化尺寸完成基层龙骨、饰面的安装定位，水电作业时可结合平面与顶面的标注确定点位开槽、管线走向的路径，避免后期出现点位偏移、管线冲突的问题。不同于方案阶段的效果图，这类施工详图所有标注尺寸都对应现场的实际完成面，每一条线的定位都经过了空间尺度的校核，比如起居空间的通行宽度预留、电视墙与对面沙发的视距控制、开关插座的点位高度匹配，都在图纸中做了隐性的尺度约束，不需要施工人员再做二次尺度换算。

从设计思路层面看，这套图纸采用了分区块细化的表达逻辑，没有将所有信息堆砌在同一张平面图中，而是拆分出家具布置平面、不同区域的顶面布置图，每个区块的图纸只表达对应工序需要的核心信息，比如家具布置图重点标注固定家具、活动家具的外轮廓尺寸与定位尺寸，顶面图重点标注吊顶标高、灯具点位、风口位置，施工人员查看对应工序的图纸时不会被其他无关信息干扰，能有效降低现场识图的出错概率。针对电视背景墙这类视觉重点区域，图纸还配套了对应的剖面索引指向，现场施工时可结合索引找到对应的节点大样，明确基层、面层的材料厚度与构造做法，避免出现饰面造型走形、尺寸偏差的问题。

关于安装边界与尺寸控制，图纸中所有的墙体定位都以建筑原始结构的轴线为基准做偏移标注，现场放线时可以直接从结构轴线引测，不需要从已有墙面倒推尺寸，能有效规避累计误差。针对室内的门洞预留、固定家具的安装空位，图纸标注的尺寸都预留了合理的安装间隙，比如定制柜体的安装位置预留了5mm的侧边调节间隙，吊顶与墙面的交接处预留了饰面收口的工艺间隙，这些细节尺寸的预留能够减少后期安装时的现场裁切工作量，提升施工效率。顶面布置图中，灯具的点位定位结合了平面家具的摆放位置做对中调整，比如起居区的主灯定位对应沙发与电视墙的中心轴线，避免后期出现灯具偏移、视觉重心错位的问题，所有灯具的间距标注都考虑了照明均匀度的要求，能保证空间内的照明无明显暗区。

在三维建模环节参照这类图纸时，需要先核对平面标注的尺寸与建筑原始结构的匹配度，先搭建原始结构的基准模型，再依据平面的墙体定位完成硬装结构的建模，家具模型的导入需要严格匹配平面标注的外轮廓尺寸，不能随意缩放家具比例导致空间尺度失真。针对电视背景墙的造型部分，需要结合平面的轮廓尺寸与对应的节点逻辑构建模型，保证造型的凹凸层次、厚度尺寸与图纸标注一致，顶面建模时需要注意不同区域的标高差，准确还原吊顶的跌级造型与灯具点位的位置，最终搭建的三维模型可直接用于施工前的方案校核，提前排查平面图纸中不易发现的空间冲突问题，比如门扇开启是否与家具碰撞、吊顶高度是否会遮挡门窗开启、管线排布是否有交叉冲突，这些校核工作能够减少现场施工的返工量，提升项目的落地效率。
