模块化家具偏心连接锁紧结构件

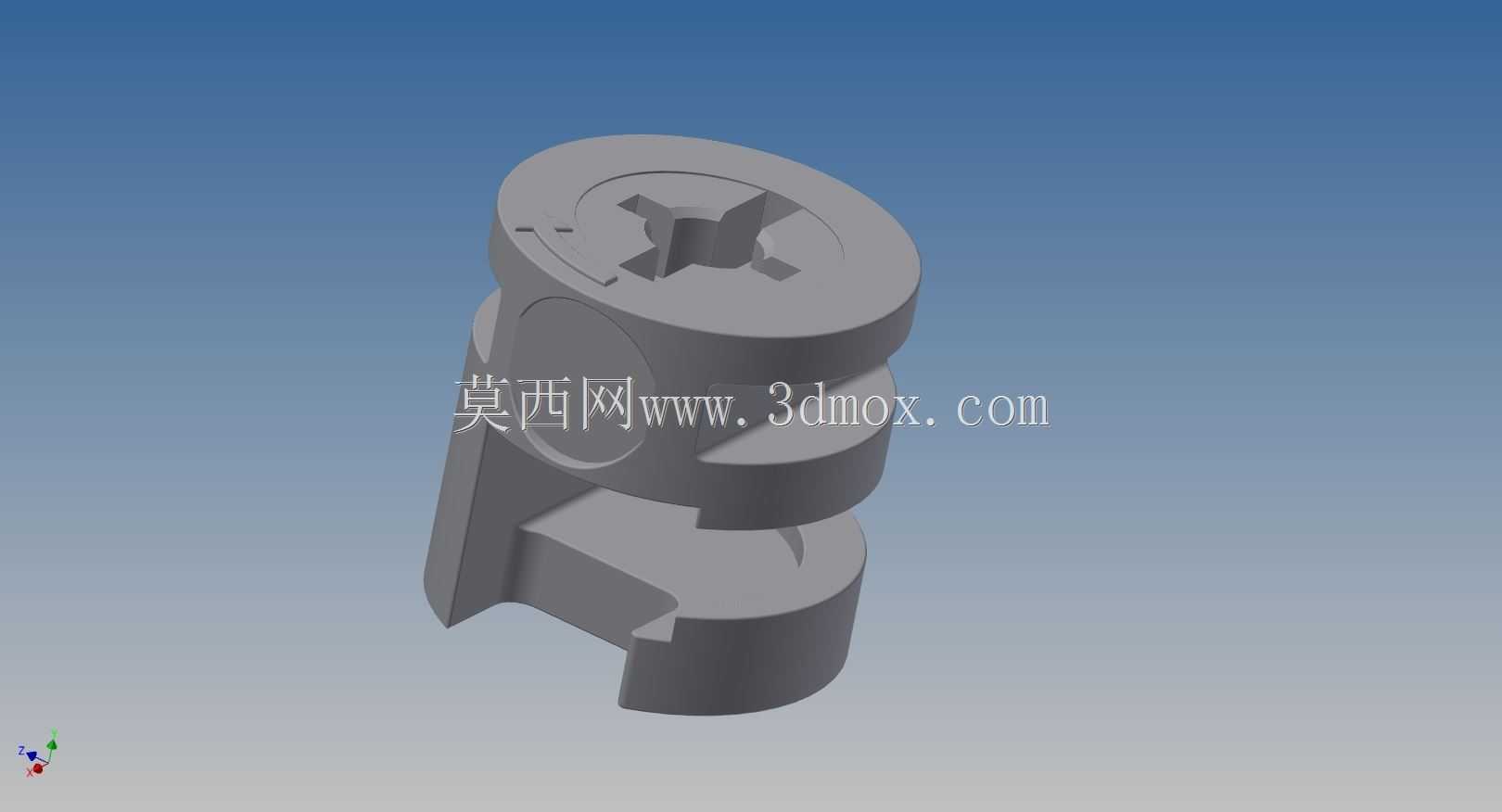

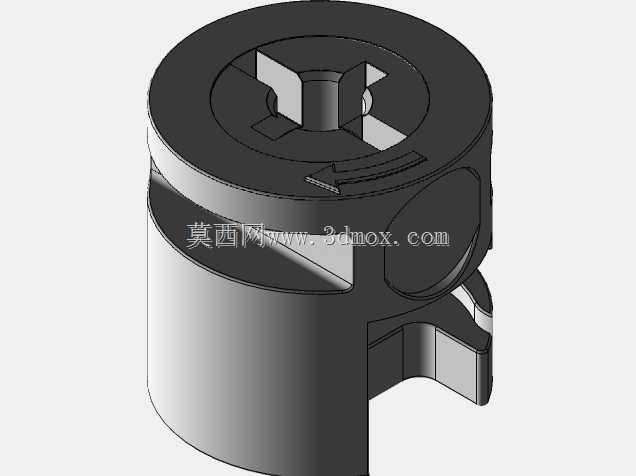

　　这款偏心连接结构件是板式家具组装环节里应用极广的核心锁紧部件，日常接触的定制衣柜、拆装办公柜、模块化置物架的板件垂直拼接，几乎都要靠这类结构实现无外露螺丝的牢固连接，相比传统明装螺丝、铁钉连接，它能让成品家具外表面保持完整平整，不会出现钉头凸起、螺丝孔外露影响外观的问题，同时支持反复拆装，不会因为多次拆解造成板件连接孔位松垮失效，适配16-18mm厚度的常规人造板材安装场景。从结构设计逻辑来看，整个零件采用圆柱回转体为基础外形，顶部开设十字型驱动槽，适配常规十字螺丝刀即可完成锁紧操作，不需要专用定制工具，现场装配门槛极低。

　　零件侧面预留的卡接缺口，是和配套连接杆实现咬合的核心结构，当连接杆预先拧入相邻板件的预埋螺母后，将偏心件放入当前板件的预埋安装孔内，旋转偏心件90度到180度区间，就能通过内部的偏心曲面拉动连接杆，实现两块垂直板件的拉紧贴合，锁紧过程中偏心曲面的行程设计经过反复校核，既不会因为行程过小导致板件拼接留缝，也不会因为行程过大造成连接杆被拉变形甚至断裂。零件下部的定位凸台，和板件上的预埋安装孔采用小间隙配合，装配时能快速对准孔位，不会出现偏心件放歪导致锁紧卡滞的问题，凸台边缘做了小角度倒角，放入孔位时能自动导正，哪怕是现场装配工人操作熟练度不高，也能快速完成零件放置。

　　从安装边界尺寸来看，零件的整体外径适配行业通用的15mm直径预埋胶粒孔，安装时不需要在板件上开设特殊尺寸的孔位，和现有板式家具的钻孔加工参数完全兼容，工厂现有排钻设备不需要调整钻头规格就能直接加工对应的安装孔，不会额外增加生产端的加工成本。零件的总高度适配常规18mm厚度板材的预埋深度，装入孔位后顶部和板材表面基本齐平，不会出现凸起刮蹭衣物或者凹陷过深导致螺丝刀无法咬合驱动槽的问题。在实际使用场景中，这类偏心件除了民用板式家具领域，在模块化工业设备的外护板拼接、展览展示用可拆卸展架组装、实训教学用拆装工作台搭建场景中也有大量应用，只要是需要反复拆装、要求连接后外表面平整的薄板垂直拼接场景，都能通过这类偏心连接结构实现可靠固定。设计时特意将受力咬合面做了加厚处理，因为锁紧过程中这个位置要承受连接杆传递的拉紧力，普通薄边设计的偏心件往往在多次拆装后会出现咬合面崩裂的问题，加厚处理后能将单次锁紧的受力均匀分散到整个圆柱侧壁，不会出现应力集中导致的零件开裂。零件外圆柱面的环形凹槽设计，是为了和预埋在板件里的膨胀胶粒形成卡合，当偏心件旋转锁紧时，不会跟着螺丝刀的扭矩一起在孔内空转，保证旋转扭矩全部转化为连接杆的拉紧力，实际装配测试中，哪怕是在密度稍低的刨花板孔位内，只要胶粒膨胀充分，偏心件也不会出现跟转打滑的问题。

　　顶部的十字驱动槽做了加深处理，螺丝刀插入后咬合深度足够，锁紧时不会出现螺丝刀滑出刮花板材表面的情况，槽口边缘做了钝化处理，不会在拿取零件时划伤装配人员的手指。从装配流程来看，使用这款偏心件完成两块板件拼接只需要三步：首先在横板端部拧入带螺纹的连接杆，在竖板对应位置钻好适配的安装孔并敲入膨胀胶粒，之后将横板的连接杆对准竖板的胶粒孔插入，最后把偏心件放入胶粒孔，用螺丝刀顺时针旋转就能完成锁紧，整个单节点装配过程不超过十秒，非常适合大批量家具的流水线组装作业。相比其他隐藏式连接结构，这款偏心件的加工精度要求更低，板件孔位的位置度误差在0.5mm以内时，依然能顺利完成锁紧装配，对工厂的钻孔加工精度容错率更高，不会因为轻微的孔位偏差就出现装不上、锁不紧的问题。在长期使用的可靠性方面，偏心件的偏心曲面弧度经过优化，锁紧后具备自锁特性，哪怕家具在使用过程中出现轻微晃动、板材受重力产生微小形变，偏心件也不会出现松脱反转的情况，连接节点的拉紧力能长期保持稳定，不会使用一段时间后就出现板件接缝变大、家具晃荡的问题。
