滚花握持式金属穿刺作业工具结构

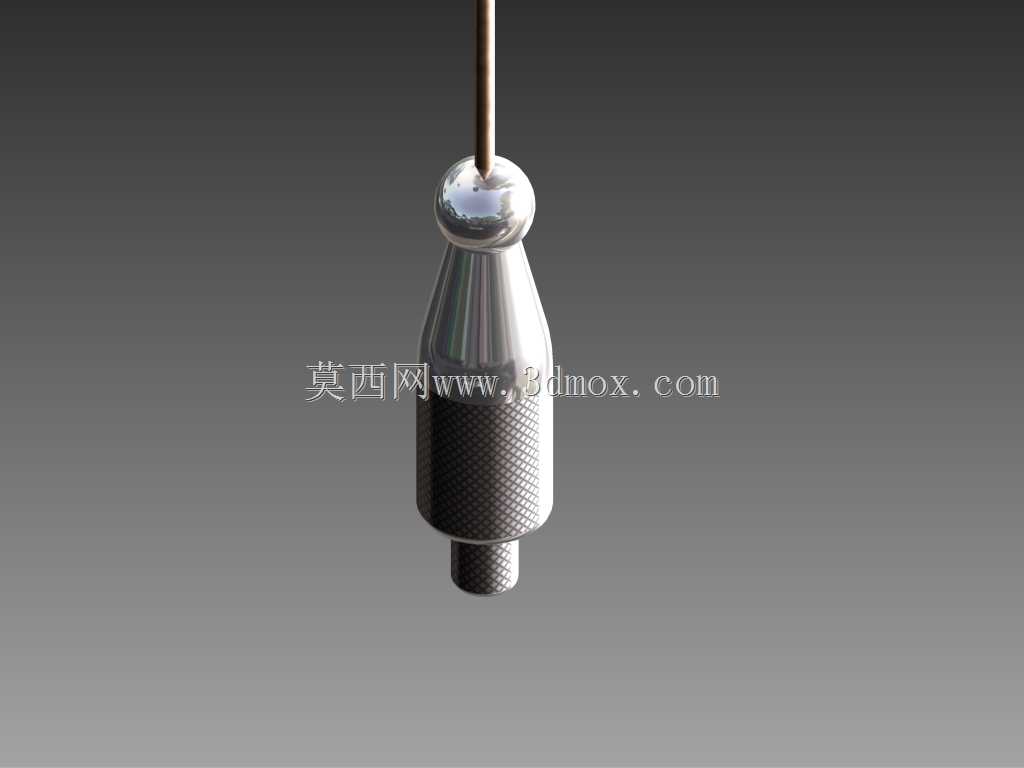

　　顶部的球形端头采用光滑圆弧过渡设计，没有尖锐棱角，在需要施加轴向顶推力的时候，掌心与球面接触的压强分布更均匀，长时间作业也不会出现局部硌压的不适感，球面直径与握持段的外径做了平滑收窄过渡，既不会因为端头直径过大影响近距离操作的视线，也能保证顶推时的受力面积足够。中部的握持段采用网纹滚花结构设计，滚花的齿深、齿距经过适配手动操作的参数优化，既不会因为齿纹过深硌手，也能保证在沾有少量切削液、装配润滑脂的工况下，手部与手柄之间仍然有足够的静摩擦力，不会出现打滑脱手的情况；握持段的锥度过渡设计，从上端球头位置向下逐渐收窄到连接端直径，符合人手握持时的手指自然弯曲弧度，捏持操作时手指可以自然贴合在锥面上，不需要刻意调整握姿就能稳定控制工具的进给方向。在精密装配、小件试样处理、软质材料定位穿刺这类需要精细施力的手动作业场景中，握持端的防滑性能、施力传导的同轴度、穿刺端的刚性表现，是决定操作精度与作业效率的核心要素。这款手动穿刺工具的结构设计，完全围绕精细手动作业的实际需求展开，没有冗余的装饰性结构，每一处几何特征都服务于实际操作的功能需求。从整体结构来看，工具分为三个核心功能段：顶部的球形施力端、中部的滚花握持段、下部的穿刺杆连接端，三段结构保持严格的同轴度设计，避免施力过程中出现偏载力矩，既减少操作时的手部受力负担，也能保证穿刺作用力完全沿杆体轴向传导，防止穿刺过程中出现偏斜、扎偏的问题。

　　下部的穿刺杆连接端采用细轴结构，与握持段主体之间做了直角台阶定位，穿刺杆与主体连接时可以通过这个台阶实现轴向定位，保证装配后杆体的伸出长度一致，不会因为装配偏差导致穿刺深度出现误差；连接端的外径尺寸适配常规的小直径穿刺针、划线针、冲头等作业端头，用户可以根据不同的作业场景更换对应的工作端头，不需要更换整个手柄，提升了工具的场景适配性。从安装边界与尺寸适配的角度来看，整个手柄主体的长度控制在单手握持的舒适区间内，握持段的最大外径匹配成年人手指围度的平均尺寸，不管是用三指捏持做精细的划线、定位操作，还是用掌心顶推做薄材穿刺、样冲打点作业，都能找到舒适的施力姿态。

　　在实际的车间应用场景中，这类工具常被用于钣金划线前的定位打点、软质密封垫片的穿刺开孔、小型塑胶试样的制备穿刺、装配过程中细小孔位的对位引导等作业，相比一体式的固定冲针，这种带防滑握持结构的手柄可以适配多种不同直径的工作端头，减少工具的携带数量。设计过程中，首先考虑的是不同操作姿态下的受力合理性：当进行精细穿刺作业时，主要靠拇指和食指捏持滚花段控制进给方向，中指托住手柄下端提供支撑，这时候滚花段的锥度刚好贴合手指的弯曲角度，捏持时不需要刻意用力就能保持工具稳定；当需要施加较大的顶推力时，掌心压在顶部球头上，手指自然环握住滚花段，施力方向与杆体轴线完全重合，不会出现侧向分力导致的端头弯折问题。

　　滚花段的位置设置在手柄的中下部，靠近工作端头的一侧，这样捏持位置距离作业点更近，操作时的控制精度更高，不会因为握持点过远导致手部抖动影响穿刺精度。连接端的轴段长度经过优化，既保证工作端头装配后有足够的配合长度，不会因为受力出现松动歪斜，也不会因为轴段过长导致整体结构冗余，影响近距离操作的视线。整个结构的壁厚设计均匀，采用金属材质加工时可以通过一次车削成型，滚花工序在车削完成后直接在车床上加工，不需要二次装夹，能有效保证各段的同轴度公差，降低加工过程中的装夹误差，适合小批量的机加工生产。在表面处理上，除了滚花段保留加工纹理提升摩擦力之外，其余光滑表面都做了抛光处理，不会残留毛刺划伤手部，日常使用中沾染的油污、碎屑也很容易擦拭清理，适合车间多工况的使用环境。
