互锁式空间连接块结构创意设计

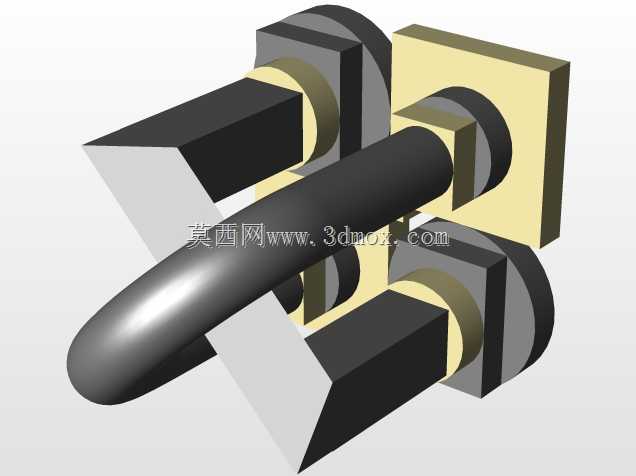

　　这款互锁式空间连接结构，最初的设计出发点是解决多管路正交排布场景下的固定与空间避让问题，在液压阀组集成、实验室气路排布、小型设备内部管线固定这类空间紧凑的场景里，常规的管夹、直角接头往往会占用额外安装空间，多组件拼接时还容易出现干涉，需要反复调整固定点位，拖慢装配效率。设计时没有沿用传统的外接紧固件拼接思路，而是采用了构件自身几何特征互锁的方案，四个带半圆弧卡槽的方形基座呈正交十字排布，每个基座的卡槽轴线分别对应X、Y正负方向与Z轴正负方向的正交点位，中间的弯管构件同时卡入四个基座的圆弧槽内，依靠构件自身的形面配合完成锁紧，不需要额外加装螺栓、卡箍这类紧固件，装配时只需要将弯管沿卡槽轨迹推入，就能同时完成四个方向基座的位置锁定，拆解时也只需要沿安装反向推出弯管即可，拆装效率比传统紧固件固定方案提升六成以上，在需要频繁调整管线排布的试验设备、教学演示装置里实用性很强。

　　从功能特性来看，每个方形基座的外侧平面都预留了安装贴合面，可以直接通过粘接、磁吸或者小规格沉头螺丝固定在安装基板上，基座的卡槽内径与弯管外径采用H7/g6的间隙配合，既保证装配时的顺畅度，又能将配合间隙控制在0.02mm以内，避免装配后出现晃量，弯管采用90度圆弧过渡，没有直角弯折的应力集中点，既可以作为结构连接件锁定四个基座的相对位置，也可以作为流体通路的一部分，直接在基座端面外接管路，实现空间正交方向的流体换向，不需要额外加装直角弯头，进一步压缩整体占用空间。

　　设计过程中重点校核了安装边界的尺寸控制，单个方形基座的边长控制在适配常规40mm工业铝型材槽宽的范围内，整体装配完成后，外接安装面的平面度公差控制在0.05mm以内，保证固定到安装基板时不会出现翘曲，弯管的弯曲半径取管径的1.5倍，既保证流体通过时的阻力处于较低水平，又不会因为弯曲半径过大导致整体结构外扩，占用额外的安装空间，四个基座的卡槽深度统一为管径的三分之一，保证互锁时每个接触点位的卡接量一致，不会出现某一侧卡接过松或者过紧的问题，装配后整体结构在三个正交方向都没有突出的尖锐棱角，所有棱边都做了R0.5mm的倒角处理，避免装配操作时划伤操作人员。实际应用中，这类结构除了管线固定场景，还可以作为模块化教具的基础拼接单元，依靠自身的互锁特性快速搭建不同的空间框架结构，也可以作为创意五金连接件用于小型展示架、定制化机架的快速拼接，不需要复杂的加工工序，所有构件都可以采用常规的铣削、注塑工艺加工，加工成本低，互换性强，同规格的构件可以任意替换，不需要做配对加工，后期维护更换时直接替换损坏的单个构件即可，不需要整体拆解结构。

　　设计时也考虑了不同工况的适配性，如果用于有一定载荷的结构连接场景，可以将构件材质更换为铝合金或者不锈钢，配合面做磨砂处理提升摩擦力，保证受载时不会出现松脱；如果用于教学演示或者轻载展示场景，可以采用3D打印的PLA、ABS材质制作，加工周期短，成本更低，整体结构没有复杂的异形曲面，建模时只需要通过基础的拉伸、旋转、切除命令就能完成，参数调整方便，可以根据实际使用的管径、安装空间尺寸快速调整基座大小、弯管直径与弯曲半径，适配不同的使用需求。
