柏拉图立体正多面体几何结构三维数模

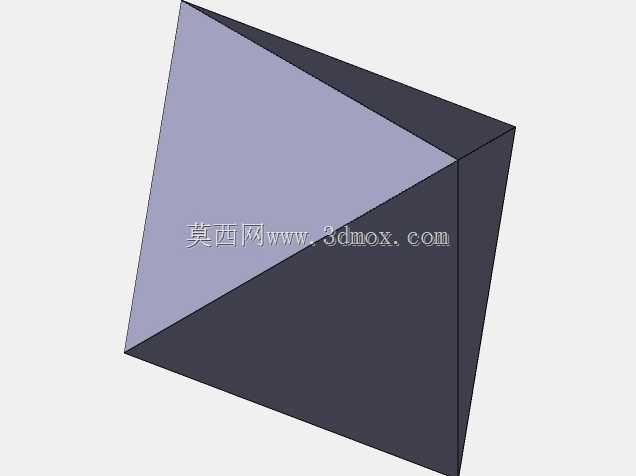

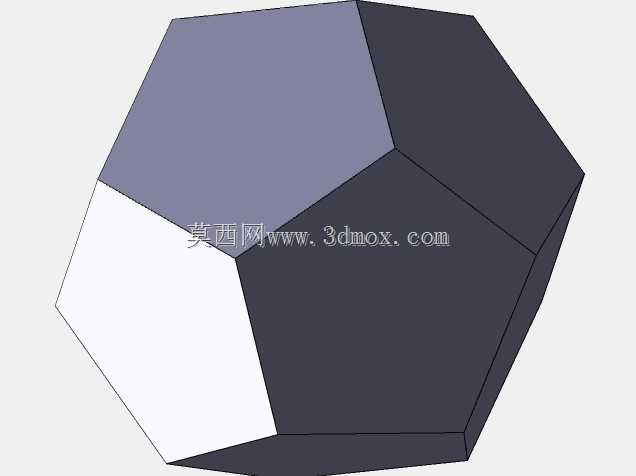

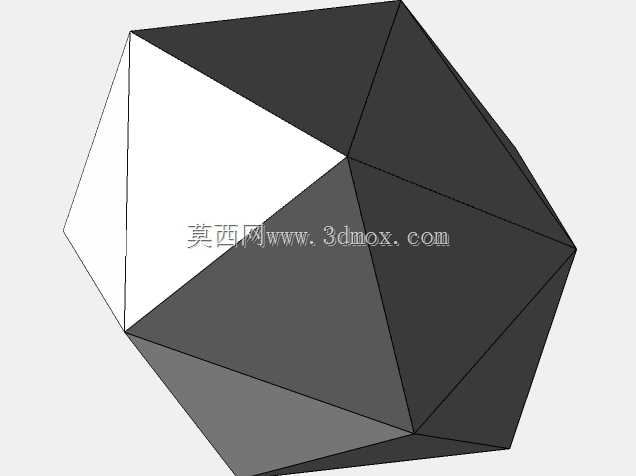

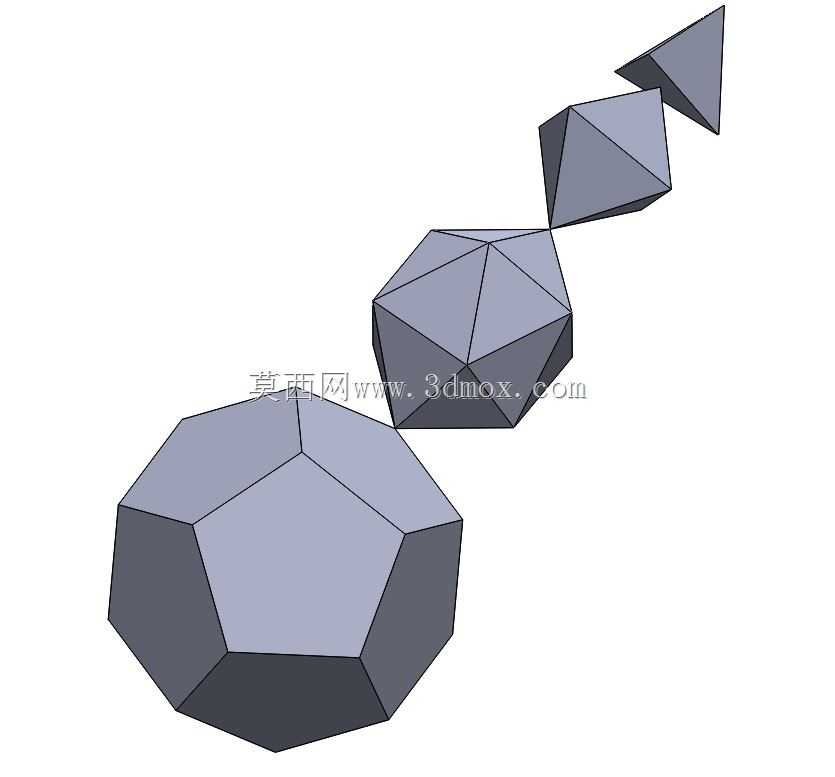

　　这类正多面体几何结构，在工程领域的应用场景覆盖多个细分方向，最常见的是作为几何基准校验件，用于三坐标测量机的空间精度校准，也可作为多轴加工中心的多面加工工艺验证样件，还能在光学标定、结构力学拓扑优化的基础研究中作为标准几何载体使用。从实际用途来看，不同面数的正多面体对应不同的工程需求，四面体结构刚性强、顶点集中，常作为空间桁架的节点原型，也可用于破碎设备的研磨介质外形参考；八面体对称性高，各向受力均匀，适合作为多孔材料的单元胞结构原型，在轻量化填充结构设计中应用广泛；等面体的各面几何参数完全一致，可作为多工位夹具的定位基准体，实现任意面装夹的定位精度统一；十二面体的面数适中，相邻面夹角平缓，既可以作为多面安装的传感器集成载体，也能用于流体仿真中多面体网格划分的标准验证模型。

　　从功能特性来看，这套几何结构严格遵循正多面体的数学定义，所有相邻棱边长度一致，相邻面的二面角完全相等，每个顶点的交汇面数统一，不存在几何畸变，所有面的平面度、棱边的直线度、顶点的位置度都满足高精度几何建模要求，能够直接导入各类CAE仿真软件作为标准几何参照，也可导入CAM软件生成多轴加工刀路，不需要额外的几何修复。设计思路上，建模过程没有采用常规的多边形拉伸切除方式，而是从空间几何坐标原点出发，先确定每个正多面体的外接球半径，通过空间向量计算确定所有顶点的三维坐标，再通过顶点连线生成棱边，最后通过棱边围合生成各个平面，全程通过参数化约束控制所有几何元素的关联关系，修改外接球半径参数即可同步驱动所有顶点、棱边、面的尺寸变化，不会出现几何错位或者特征丢失的问题。

　　建模过程中特意规避了非流形几何问题，所有面的法向统一指向实体外侧，相邻面之间完全共边，不存在重叠面、自由边或者微小缝隙，能够兼容各类三维软件的导入导出格式，不会出现拓扑错误。外形尺寸方面，这套数模按照外接球直径100mm的基准参数构建，四面体的顶点到对底面的垂直距离约为81.6mm，八面体的对顶点距离与外接球直径一致为100mm，十二面体的对平面距离约为79.5mm，所有结构的安装边界都控制在外接球的圆柱包络范围内，不需要额外预留避让空间，作为标准件使用时可以直接按照外接球尺寸设计安装座的定位腔。

　　如果用于3D打印验证，所有面的倾斜角度都大于45度，不需要额外添加支撑结构即可完成打印，打印完成后不需要大量后处理就能获得完整的几何外形；如果用于机加工验证，每个面都可以作为装夹基准面，相邻面的加工角度可以通过五轴机床的转台分度直接实现，不需要设计专用的角度工装。这类几何结构在教学场景中也有很高的实用价值，能够帮助机械专业的学习者理解空间几何关系、多轴加工的分度原理、有限元分析中的网格划分逻辑，也可以作为参数化建模的练习案例，帮助学习者掌握空间坐标计算、参数关联约束、几何拓扑检查的核心建模技能。在实际的工业设计中，这类正多面体结构也常被用于产品的外观造型参考，比如特殊工况下的防爆阀阀体结构、多通道流体连接器的基体结构，都可以基于正多面体的对称特性进行功能拓展，在保证结构对称性的同时实现多通路的均匀布局，避免因为结构不对称导致的受力不均或者流体偏流问题。
