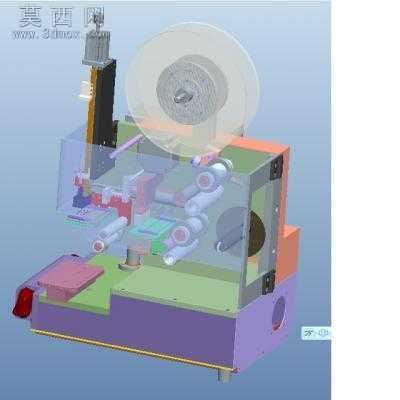

桌上型贴标机(成熟量产) 3D模型

成熟量产型的贴标机，桌上型贴标机,生产过几百台了，所有零件齐全，零件均为源文件有特征，方便修改。不过不建议修改，因为我们先后做了好几年，几乎没有怎么修改过，可直接生产。PROE设计，现在平款机型已经被市面上抄袭得到处都有了，没什么技术门槛了，拿出来跟大家分享学习。
规格参数：
贴标范围: 标间距8-65mm,宽度小于85mm
贴标速度: 500-800PCS/H
重复精度:+/-0.03mm(不含物料)考虑物料和治具+/-0.15mm
操作方式:单人操作
辅助工具:吸嘴+治具
控制方式:触措屏+PLC
输入电源:220VAC 50HZ 2A
最大功率:200W
本体重量:30KG
贴标机工作原理:
双手启动→滑台后退到位(真空开启) →取料汽缸下降到位→剥离汽缸后退到位→贴标汽缸下降到位→取料汽缸回到位(真空关闭) →贴标汽缸回到位(滑台汽缸出到位)→剥离汽缸出到位→压料汽缸回到位→电机送料(先快速后慢速) →压料汽缸出到位→再次启动.
该桌上型贴标机模型有参数可编辑，分享不错，欢迎下载。
