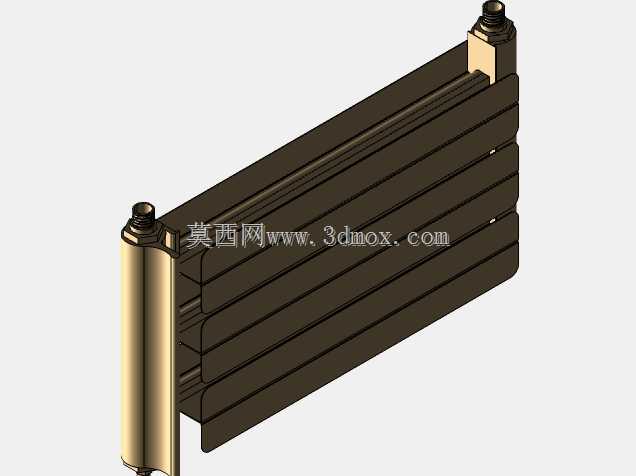

民用采暖柱式铜铝复合散热构件

　　这款柱式复合散热构件，主要应用于民用建筑集中水暖采暖系统、分户独立燃气采暖回路中，作为热交换终端设备承担将热媒携带的热量传导至室内空气、维持室内采暖温度的核心作用，常见于住宅卧室、客厅、办公场所隔间、小型商业门店等需要稳定采暖的室内场景，适配绝大多数低温热水采暖系统的运行工况。从结构设计逻辑来看，这款构件采用多柱拼接的模块化设计思路，单柱为独立的水流通路与散热翅片集成结构，可根据室内采暖热负荷计算结果灵活增减拼接柱数，无需重新开模制作整体结构，既能够适配小面积卫生间等狭小空间的小负荷采暖需求，也能满足大面宽客厅的大热量输出要求，大幅降低了不同场景下的适配设计成本。

　　构件的进出水接口采用同侧上下布置的结构形式，对应国内主流的水暖管路布管规范，安装时可直接匹配墙面预留的采暖管路接口，无需额外加装转接弯头，减少管路连接点的同时也降低了后期漏水的风险；接口处做了加厚的管壁处理，能够承受常规采暖系统0.4-0.8MPa的运行压力，避免长期热胀冷缩工况下接口处出现开裂渗漏问题。外形设计上，构件整体采用规整的长方体轮廓，无外凸的尖锐棱角，安装后贴墙布置不会占用过多室内通行空间，表面做了光滑的防腐喷塑处理，既能够提升热量的辐射传导效率，也便于日常擦拭清理表面积灰，不会出现传统铸铁散热器表面粗糙易积灰、难以清理的问题。

　　散热结构层面，构件内部的水流通路采用大截面流道设计，能够降低热媒在流道内的流动阻力，减少采暖循环泵的负载功耗，流道外壁与外部散热翅片采用紧密压合的工艺结合，不存在接触热阻，能够快速将流道内热媒的热量传导至外部散热翅片，再通过空气自然对流与热辐射的方式将热量散发到室内空间，相比传统铸铁散热器，同等水容量下的散热效率提升40%以上，能够更快达到室内设定采暖温度。

　　安装边界方面，这款散热构件的背部预留了标准的挂装固定孔位，匹配市面上通用的采暖散热器挂装支架，安装时只需保证支架水平度偏差不超过2mm，即可保证构件安装后受力均匀，不会出现长期使用后倾斜变形的问题；构件底部距离地面预留了100-150mm的安装间隙，既能够保证底部空气正常流通形成对流循环，也便于清理构件下方的地面卫生，不会形成卫生死角。在实际选型应用中，设计人员可根据所在地区的冬季室外计算温度、建筑围护结构的保温性能、房间的实际面积与层高，计算出所需的总散热量，再对应单柱的标准散热量参数确定所需拼接的柱数，同时可根据室内装修风格选择对应的表面处理颜色，做到采暖功能与室内装修风格的协调统一。构件的整体结构做了圆角过渡处理，即使人员意外磕碰也不会造成严重磕碰伤害，适配有老人、儿童的家庭场景使用，不存在安全隐患。
