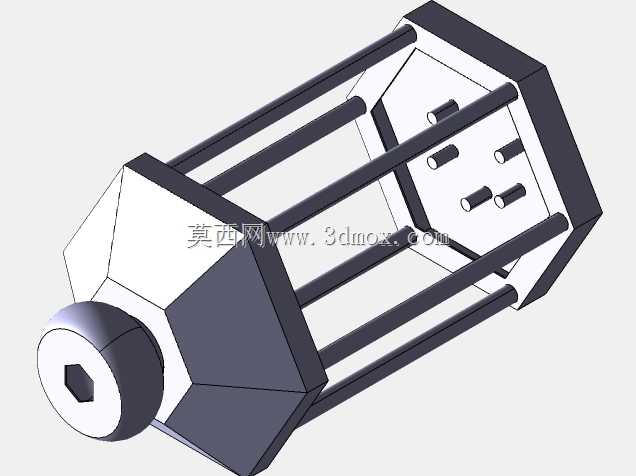

多棱柱镂空框架式灯笼结构件

该结构件采用两端对称多棱柱端盖搭配周向支撑杆的镂空框架构型，整体为同轴对称设计，一端集成内六角紧固接口，可直接与对应规格的标准紧固件配合完成快速装拆，无需额外设计连接转接件。从实际应用场景来看，这类镂空框架结构既可以作为流体管路系统中的阀块内置导流承托构件，利用周向均匀分布的杆体形成通流间隙，在支撑内部阀芯组件的同时保障介质流通顺畅，也可作为仪器仪表类设备的防护外笼，对内部精密传感元件形成周向物理防护，避免外力磕碰造成元件损伤，镂空结构还能有效降低整体自重，减少设备运行过程中的附加载荷。

设计过程中优先考虑了结构受力的均匀性，两端多棱柱端盖采用等边长切边构型，周向支撑杆的安装点位均匀分布在端盖的棱边内侧，每根支撑杆的轴线与整体结构的中心轴线保持平行，受力时载荷可沿杆体轴向直接传递到两端端盖，不会产生额外的弯曲应力，提升整体结构的抗形变能力。端盖内侧预留的多个圆柱凸台，是用于安装内部功能组件的定位基准，凸台的端面与中心轴线保持垂直，安装时可直接将功能元件的定位孔与凸台配合，无需额外调整安装同轴度，降低装配环节的调校工作量。

从安装边界来看，整体结构的最大外轮廓尺寸由两端多棱柱端盖的对边距离决定，设计时将端盖的外接圆直径控制在适配常规阀块安装腔的尺寸范围内，周向支撑杆的外边缘不超出端盖的外接圆轮廓，安装时可直接将整体结构推入对应安装腔，不会出现杆体与腔体内壁刮擦的问题。端部的内六角接口尺寸匹配标准内六角扳手的操作空间，在狭窄的安装腔内部也能完成锁紧操作，无需预留过大的操作空间。

结构的细节处理上，所有杆体与端盖的连接位置都做了圆弧过渡处理，避免应力集中造成的连接位置断裂，即使在承受一定振动载荷的工况下，连接位置也不会出现应力疲劳损伤。镂空的杆体间距经过测算，既能够阻挡大尺寸杂质进入结构内部卡滞功能组件，又不会对介质流通造成过大的阻力，在作为阀块内置构件使用时，通流面积可达到整体横截面积的60%以上，不会产生明显的压降损失。两端端盖的厚度根据受力载荷做了差异化设计，带紧固接口的一端端盖厚度更大，可承受锁紧时的轴向压紧力，不会因为锁紧力过大造成端盖变形，另一端的端盖厚度在满足结构强度要求的前提下做了减薄处理，进一步控制整体重量。

这类结构在建模过程中需要重点保证各个安装基准的形位公差，尤其是端部内六角接口与整体中心轴线的同轴度、内侧凸台端面与中心轴线的垂直度、支撑杆的平行度，这些参数直接影响后续零件加工的合格率以及实际装配的适配性。建模时先绘制一端端盖的截面草图，通过拉伸生成端盖基体后，再绘制单根支撑杆的截面沿轴向拉伸，最后通过圆周阵列生成所有周向支撑杆，再镜像生成另一端端盖，最后完成内侧凸台与端部紧固接口的特征绘制，整个建模过程完全遵循实际加工的工序逻辑，后续导出的工程图可直接用于指导生产加工，不需要做额外的特征调整。
