仪器仪表用带安装孔塑料盖结构设计

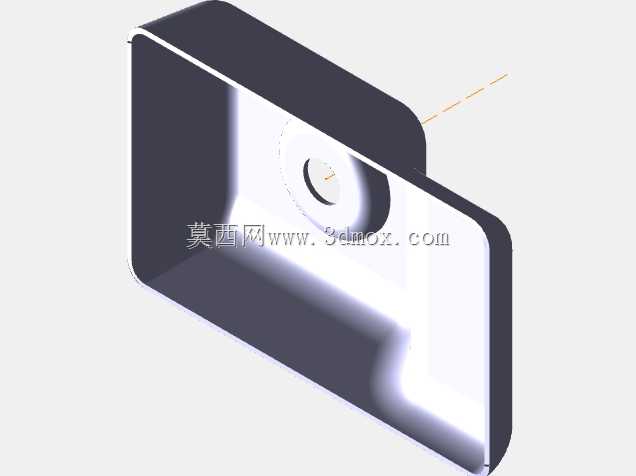

　　这款塑料盖主要应用于仪器仪表类阀门的阀块端部防护场景，在实际工况中承担隔绝外部粉尘、水汽侵入阀块内部精密配合面的作用，同时可避免阀块外露的油路、气路接口被外力磕碰损伤，部分同结构改型件也可用于小型工控设备的接线端防护，适配常规工业环境下的外露部件防护需求。从功能特性来看，该部件采用单侧带延伸凸台的盒式结构，主体为深腔壳体形态，凸台位置预留的圆形安装孔可通过自攻螺丝或卡扣与阀块基体实现固定，安装后壳体边缘与阀块安装面的贴合间隙控制在0.1mm以内，可满足常规IP54级别的防护要求；壳体内部的加强筋沿腔体侧壁均匀分布，在1.5mm壁厚的前提下可避免注塑成型后的收缩变形，同时提升壳体整体抗冲击性能，承受10N的侧向冲击力时不会出现开裂或永久形变。

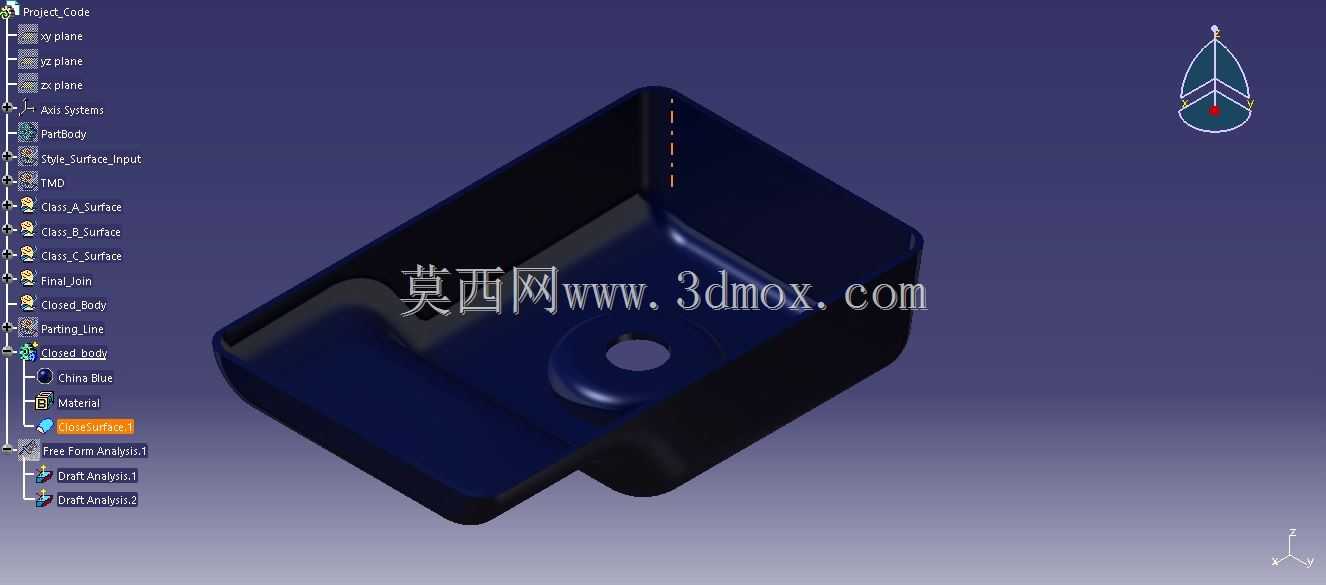

　　设计过程中采用分级曲面构建逻辑，首先通过A类曲面完成整体造型意图的搭建，确定腔体深度、凸台位置、安装孔中心距等核心边界尺寸，其中腔体内部净尺寸需匹配阀块端部的凸起结构，预留0.2mm的装配间隙避免安装干涉；随后通过B类、C类工程曲面完成侧壁过渡、安装孔沉台、边缘倒角等细节特征的构建，所有曲面拼接后形成完全封闭的实体体积，可直接用于后续的模具分型操作。拔模验证环节分别从开模方向和侧向抽芯方向完成两次拔模分析，所有外表面拔模斜度不小于1°，内部筋位的拔模斜度设置为1.5°，避免注塑脱模时出现粘模或表面拉伤问题；材质选用常规ABS工程塑料，表面采用哑光蓝色处理，既可以提升工业场景下的耐脏性能，也可通过颜色区分不同功能的阀块组件，降低现场装配的错装概率。

　　安装边界方面，该塑料盖的整体外轮廓尺寸适配主流通径电磁阀、气动调节阀的阀块端部安装位，安装孔中心距与阀块上的预留螺纹孔位置完全匹配，无需额外加工即可直接完成装配，替换原有金属防护盖时可降低30%左右的部件重量，同时具备更好的绝缘性能，避免阀块表面静电积累对周边传感元件造成信号干扰。在建模逻辑上，所有特征均采用全参数化搭建，修改安装孔尺寸、腔体深度、壁厚参数时可直接驱动整体模型更新，无需重新构建曲面，可快速衍生出适配不同规格阀块的同系列防护盖结构，大幅缩短同类型产品的设计迭代周期；曲面构建过程中所有G2连续的过渡面均经过曲率检查，避免出现曲面褶皱、曲率突变的问题，确保后续数控加工模具型腔时刀路运行平稳，加工出的模具型腔表面无需过多抛光即可达到外观要求。
