双层立柱式工业仓储物料堆放钢架结构

在离散制造车间的线边暂存区、中小型仓储的分拣备货点位，这类双层立柱式堆放钢架的使用场景覆盖非常广，不像高位重型货架需要配套叉车作业、预留大跨度作业通道，这类结构可以直接贴合作业工位旁的立柱、墙面布置，用来存放工装夹具、待检零部件、包装辅料或是周转箱盛装的半成品，不需要额外的辅助搬运设备就能完成取放作业，对于作业空间紧张、物料周转频次高的生产单元来说适配性极强。

从实际使用的功能逻辑来看，这个结构采用上下双层独立置物平面的设计，底层距离地面预留了100mm左右的抬升高度，避免地面扬尘、清洁积水直接接触存放的物料，同时底部的横撑框架可以承托周转箱的底部边缘，不需要额外铺设层板就能直接放置规整的硬质周转容器；上层置物平面距离操作面的高度控制在1.8米左右，普通身高的作业人员站立抬手就能完成取放，不需要借助登高梯，适合存放使用频次稍低、重量较轻的物料，上下层之间的净空高度留足了1.2米的空间，哪怕是放置高度较高的工件盒或是带提手的周转筐，也不会出现卡滞、取放磕碰的问题。

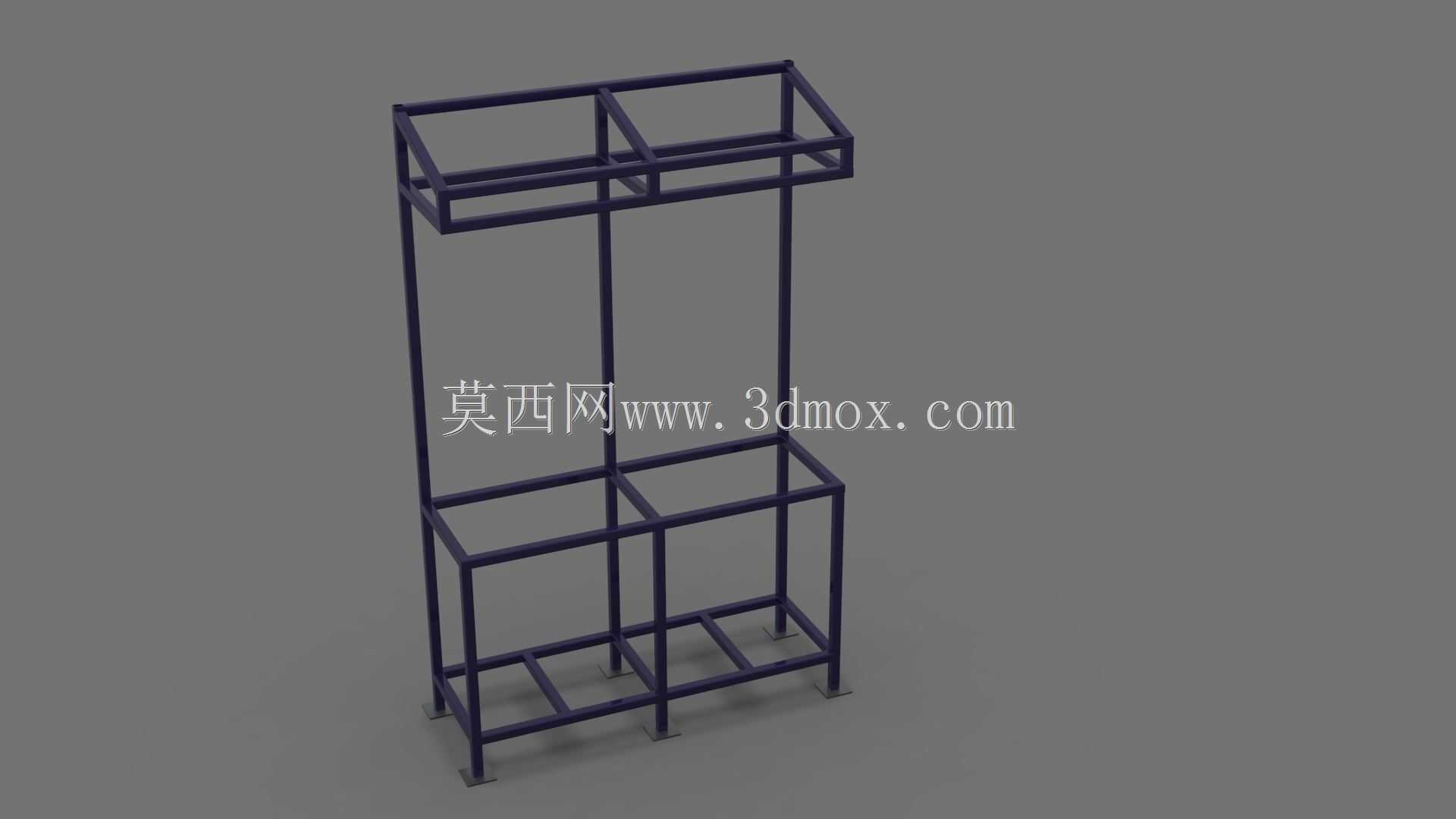

结构设计上整体采用等截面方管作为主受力构件，四根垂直立柱作为主要的竖向承重载体，每一层的置物平面都采用四周封闭的矩形框结构，框体内侧加焊了两道横向的支撑方管，把整个置物面分割成三个独立的承载单元，避免大跨度方管在长期承重后出现下挠变形；上下两层框架之间，除了四根立柱的刚性连接之外，没有额外设置斜向拉撑，是因为这类结构的使用场景本身就靠墙或是靠设备布置，侧面的约束足够抵消水平方向的侧倾力，省去斜撑之后可以让置物面的四周都没有遮挡，不管是从正面还是侧面都能顺畅取放物料，不会被支撑构件挡住操作空间。底部的四根立柱底端都设置了方形的安装脚板，脚板上预留了膨胀螺栓安装孔，既可以直接放置在平整的水泥地面上使用，也可以通过膨胀螺栓和地面做刚性固定，应对存放较重物料时的稳定性需求，避免结构被碰撞后出现倾覆。

从安装边界的尺寸逻辑来看，整个结构的横向总宽度控制在1.2米，纵向深度控制在0.6米，单组结构的占地面积不到0.8平方米，哪怕是狭窄的工位通道旁也能布置，不会占用过多的作业通行空间；如果是需要更大的存放容量，也可以把多组结构沿横向并排拼接，相邻两组共用一根立柱就能实现连续布置，不需要额外增加连接构件，拼接后的整体刚性比单组结构更好，适合在仓储区做整排的物料暂存架使用。设计过程中特意把所有的方管连接节点都采用满焊处理，焊后打磨掉焊渣和尖锐的焊瘤，避免作业人员取放物料时被毛刺划伤，所有构件的外露端面都做了封堵处理，避免方管内部进入积尘、锈蚀，延长结构的整体使用寿命。

和市面上常见的组合式货架不同，这个焊接式的钢架结构没有多余的调节孔位和可拆卸连接件，不存在长期使用后连接件松动、层板滑落的风险，对于存放有一定重量的金属加工件、工装夹具来说可靠性更高，不需要定期检查连接件的紧固状态，日常维护只需要做好表面的防锈涂层检查即可，哪怕是在有少量切削液飞溅、环境湿度稍高的机加工车间内使用，只要做好表面的喷漆防腐，就能满足长期使用的需求。结构的受力计算上，单根立柱的竖向承重可以满足每层均匀放置150kg物料的使用需求，完全覆盖常规工业生产中线边物料暂存的承重要求，不会出现过载变形的问题。
