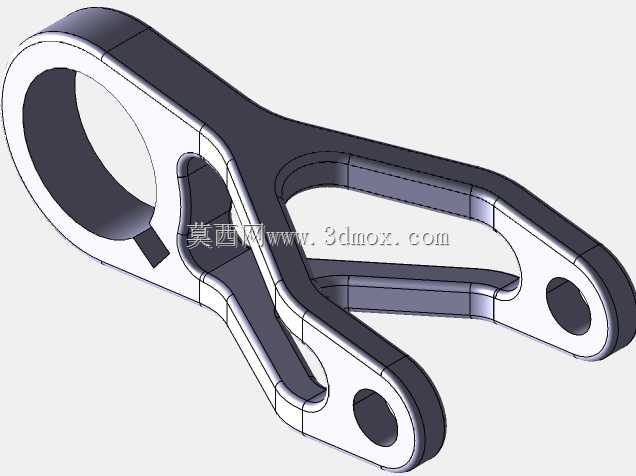

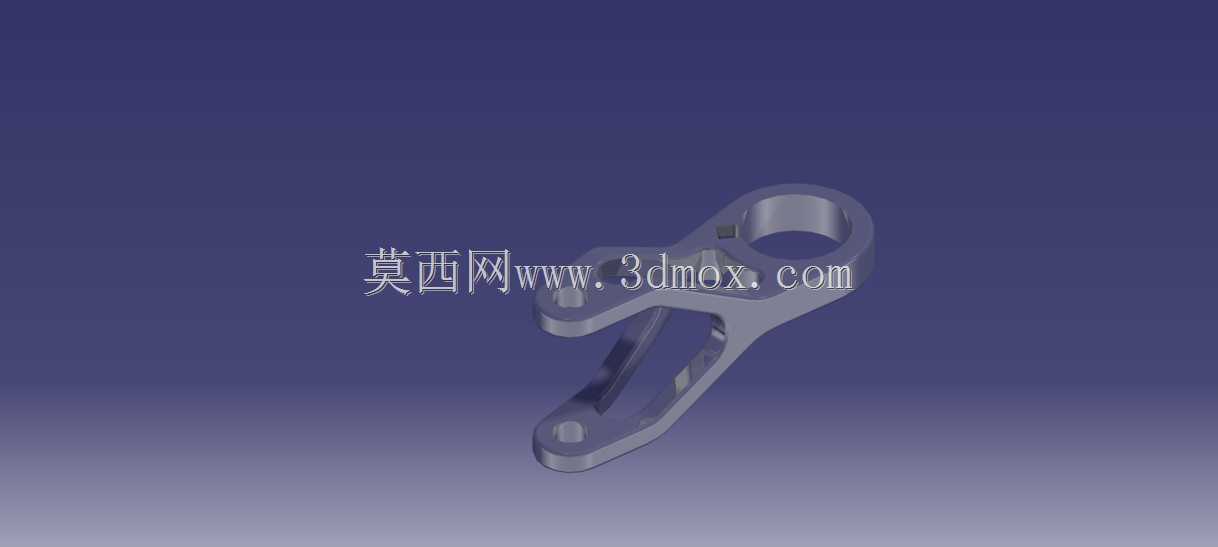

这类杠杆式锁紧夹常出现在需要频繁拆装、快速锁紧的管路接驳、工装快换、小型设备舱门快开场景中,区别于螺纹旋合的慢连接结构,它依靠杠杆力臂的力矩放大效应,不需要额外工具就能完成锁紧与释放动作,操作人员单手即可操作,在需要减少拆装辅助时间的生产线工位、野外便携设备、需要定期开启维护的防护舱体上应用十分广泛。从结构形态来看,该零件一端设置带通孔的环形安装座,这个环形结构是整个锁紧夹的铰接支点,安装时通过销轴穿过该孔将夹体固定在基座上,销轴与孔的配合间隙控制在H8/h7区间,既保证转动灵活不会卡滞,又避免间隙过大导致锁紧时出现旷量,影响夹持精度。
夹体的长臂段是力臂的主要构成部分,从铰接孔中心到末端按压位置的长度,与铰接孔到夹持卡口的长度比值决定了锁紧力的放大倍数,设计时这个比值通常控制在3:1到5:1之间,既保证操作人员用较小的按压力就能获得足够的锁紧力,又不会因为力臂过长导致夹体整体尺寸过大,占用过多安装空间。夹体上的镂空结构并非随意开设,一方面是在保证结构强度的前提下去除多余材料,降低零件自身重量,减少转动时的惯性,让开合动作更轻便;另一方面这些镂空槽也能在锁紧过程中容纳被连接件上的凸起定位结构,避免装配时出现干涉,同时在长期使用中如果有少量粉尘、碎屑落在铰接位置,镂空槽可以给碎屑留出排出空间,不会因为异物堆积导致转动卡涩。
夹持端的卡口位置做了圆弧过渡处理,没有尖锐的棱角,一方面是避免锁紧时应力集中导致零件在反复受力后出现裂纹,另一方面圆弧面可以和被夹持的圆柱类杆件、锁销表面更好地贴合,增大接触面积,减少局部压强,防止长期锁紧后在被连接件表面压出凹痕,影响后续拆装顺畅度。从安装边界来看,该零件铰接孔的轴线到夹体完全打开时的最远端距离,决定了基座上需要预留的开合空间,设计配套基座时要在这个运动轨迹范围内避免布置其他零部件,防止夹体开合时出现碰撞;夹体处于锁紧位置时,卡口的中心高度需要和被连接件的锁销中心高度完全对齐,偏差不能超过0.2mm,否则会出现锁止不到位、锁紧后有松动间隙的问题。
零件的壁厚设计遵循等强度原则,铰接孔周围因为要承受反复的交变载荷,壁厚做了局部加厚处理,力臂中段因为主要承受弯曲应力,壁厚在保证抗弯截面系数满足要求的前提下做了减薄,整体的应力分布在反复开合测试中,最大应力出现在铰接孔内侧与长臂的过渡位置,这个位置的圆角半径设置为R2,有效分散了应力集中,保证零件在万次以上的开合循环后不会出现疲劳断裂。在实际选型适配时,需要根据被夹持件的锁销直径匹配对应卡口尺寸的夹体,同时要根据所需的锁紧力调整力臂比值,如果应用在振动较大的设备上,还可以在夹体的按压端加装辅助的弹簧卡扣,防止设备运行过程中的振动导致夹体意外松脱,这类结构相比螺栓紧固的连接方式,拆装效率能提升80%以上,而且不需要操作人员携带扳手等工具,在应急维护、快速换型的场景下优势十分明显。
