户外露营用便携式卡式燃气炉结构设计

这款便携燃气炉的三维结构设计，核心围绕户外非固定场景的炊事需求展开，在结构布局阶段就优先考虑了轻量化与收纳便利性的平衡。从实际应用场景来看，这类炉具主要服务于自驾露营、徒步野营、应急临时炊事等场景，区别于固定式家用燃气灶，它不需要预埋燃气管道，也无需固定安装台面，可独立完成燃气供给、燃烧支撑、火力调节的全流程功能。

从功能特性上看，整体采用一体化方正壳体设计，壳体边角做了圆弧过渡处理，既避免搬运使用过程中剐蹭划伤，也能提升壳体的抗冲击性能，户外场景下难免遇到磕碰、挤压，圆弧结构可以分散应力，减少壳体开裂的风险。炉头区域设置在壳体中心位置，上方布置四个可折叠的炉架支脚，支脚采用翻折式结构，收纳时可完全贴合炉体上表面，展开后形成稳定的十字支撑结构，能够适配直径12cm到24cm的常见户外锅具，不管是单人用的小钛锅还是多人露营的套锅都能稳定放置，支脚顶端做了防滑齿结构，防止锅具在放置或者搅拌食材时出现滑移。

燃气调节旋钮设置在炉体前侧边角位置，旋钮表面做了凹凸防滑纹理，即使戴着手套操作也能精准调节火力大小，旋钮的转动阻尼经过结构设计优化，从关闭状态到最大火力的转动角度为90度，调节行程清晰，不会出现误碰导致火力突变的情况。炉体侧面预留了标准卡式气罐的安装接口，接口处设置了自锁结构，气罐插入后会自动锁定密封，避免燃气泄漏，拆卸时只需按压接口旁的解锁按键即可快速取下气罐，整个安装拆卸过程不需要额外工具，单人即可在数秒内完成操作。

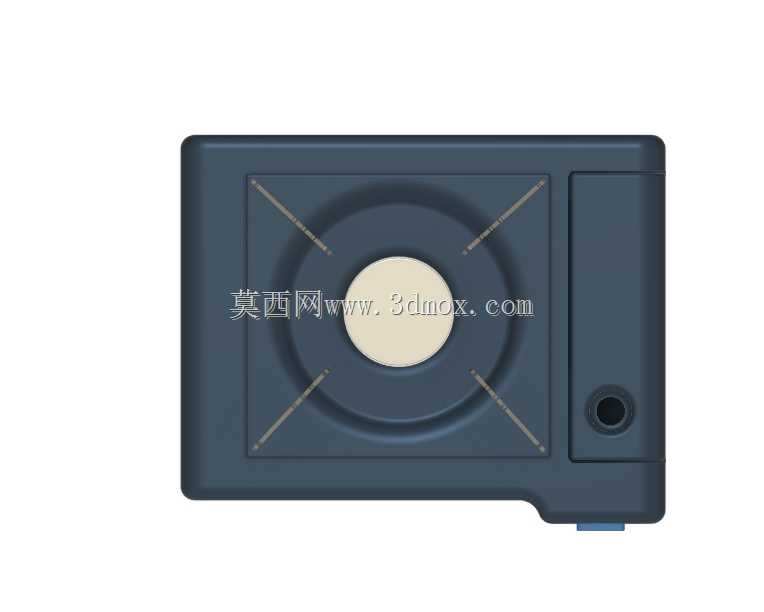

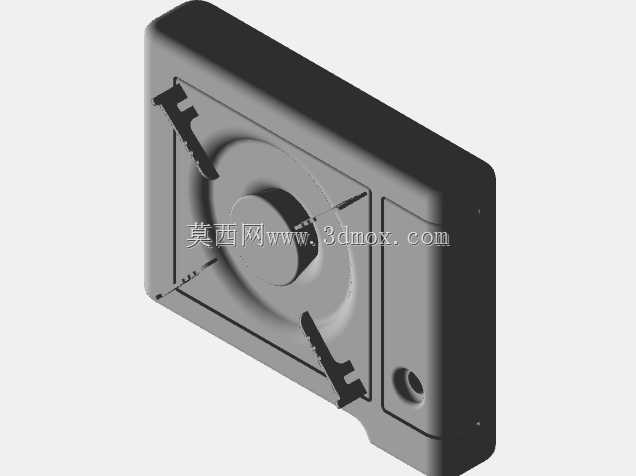

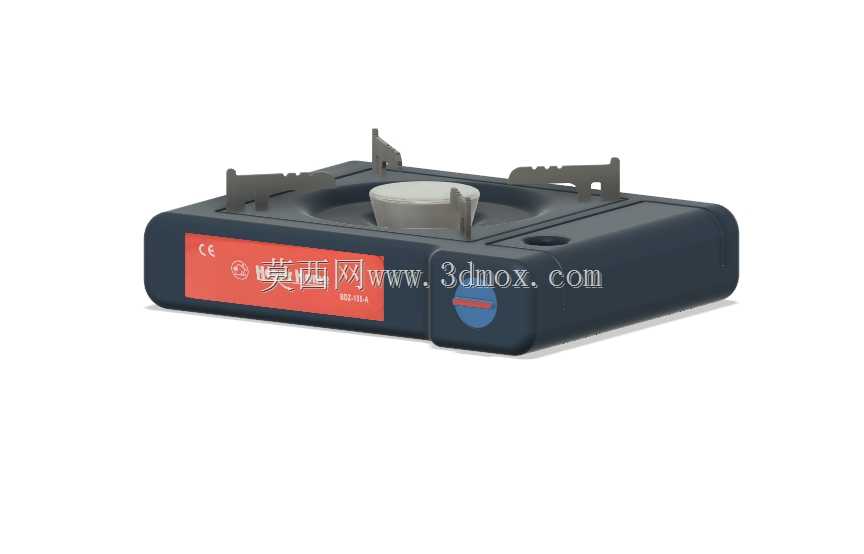

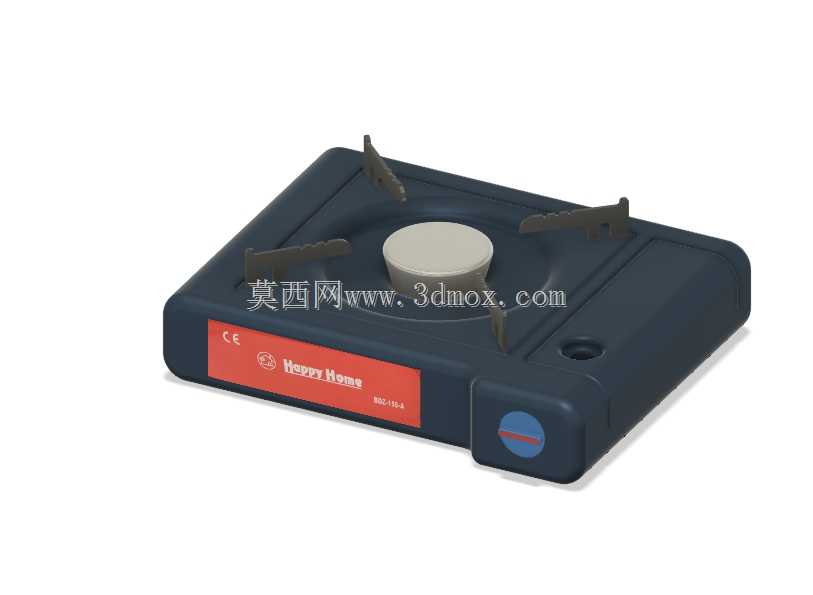

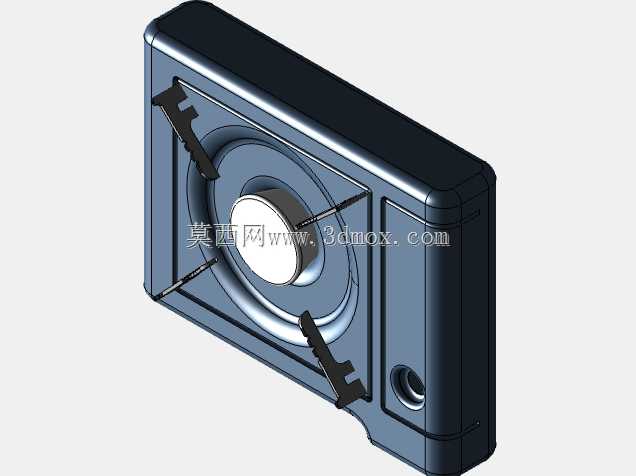

在设计思路上，这款低细节占位模型重点还原了炉具的整体安装边界与核心部件的位置关系，壳体的整体长宽高尺寸控制在340mm*280mm*110mm范围内，这个尺寸既可以容纳标准尺寸的卡式气罐，也能适配绝大多数户外收纳包的隔层尺寸，不会占用过多的收纳空间。壳体底部设置了四个凸起的防滑脚垫，脚垫采用橡胶材质，放置在不平整的户外地面时可以起到防滑缓冲的作用，同时脚垫的高度设置为8mm，让炉体底部和放置台面之间留出足够的通风间隙，保证燃烧过程中的空气供给，也能避免炉体底部温度过高烫坏放置台面。

燃烧器头部采用圆形稳焰结构，火孔均匀分布在燃烧器外圈，配合内置的混气腔结构，可以让燃气和空气充分混合，燃烧时火焰呈均匀的蓝色，减少黄焰和一氧化碳的产生，同时稳焰结构可以抵御户外3级以内的自然风干扰，不需要额外加装挡风板也能维持稳定燃烧，当然如果遇到风力更大的环境，也可以在炉体周围搭配外接挡风板使用，炉体的侧面壳体厚度为2.5mm，具备足够的结构强度，不会因为轻微的外力挤压出现变形。

从安装边界来看，所有外露的操作部件都没有超出壳体的外轮廓范围，不管是调节旋钮还是折叠后的炉架支脚，都和壳体外表面保持齐平或者内凹的状态，这样在收纳或者搬运过程中，不会因为突出部件被勾挂导致损坏，也能避免误触旋钮造成燃气泄漏的风险。气罐安装腔内部设置了气罐定位卡槽，气罐装入后会被卡槽牢牢固定，即使炉体出现轻微倾斜，气罐也不会出现移位脱落的情况，保证供气的稳定性。

这类占位模型在整体产品开发流程中，主要用于前期的结构布局验证、收纳空间匹配以及场景装配校验，不需要还原内部的精细管路和阀体结构，只需要准确表达外部轮廓、操作部件位置、安装接口尺寸以及支撑结构的展开形态，就可以满足前期方案评审、配套产品设计的需求，比如户外收纳包的隔层设计、配套锅具的尺寸匹配、露营桌的台面承重布局等工作，都可以基于这个精度的模型开展，能够大幅提升前期方案迭代的效率，减少后续精细建模阶段的反复修改工作量。
