百毫米直径隐藏式墙面传声振动扬声器

做了快十年消费电声类结构设计，碰到不少客户提隐形音频的需求，尤其是家装、高端商用空间这类场景，业主不想看到外露的音箱网罩、明装的音频设备破坏整体装修质感，这类贴附式振动扬声器刚好能解决这类痛点。这款100毫米直径的振动扬声器，核心设计逻辑就是放弃传统空气振膜直接辐射声波的路径，转而通过驱动接触的刚性介质传导振动发声，适配的安装场景覆盖家装里的石膏板隔墙、木质柜体面板、石材电视背景墙，还有商用空间的集成吊顶铝板、展示柜亚克力面板，只要是具备一定刚性、能传递振动的平整界面，都能作为它的发声辐射面，实现完全隐藏的音频布置，不会在可见表面留下任何设备突出结构。

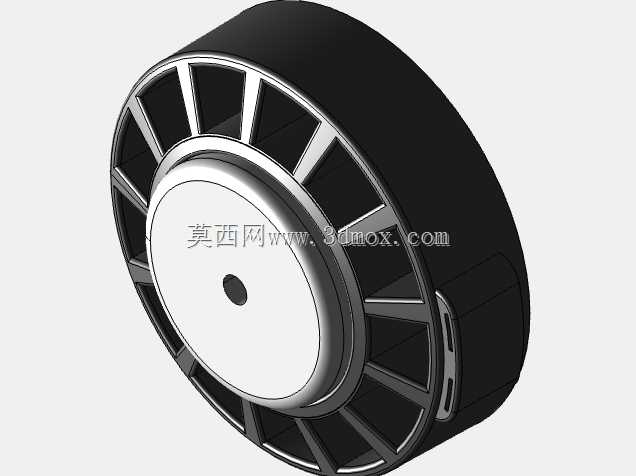

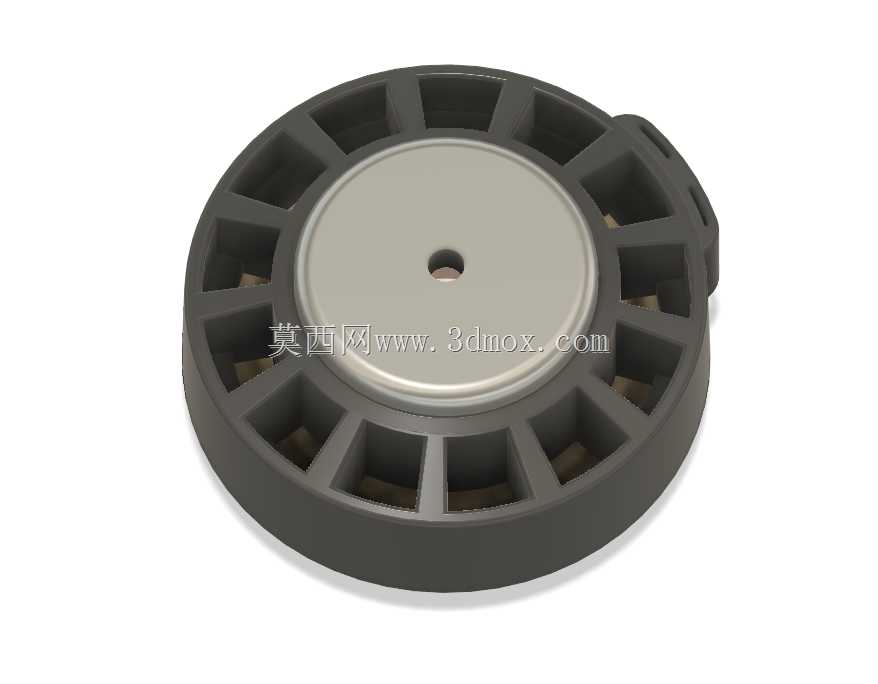

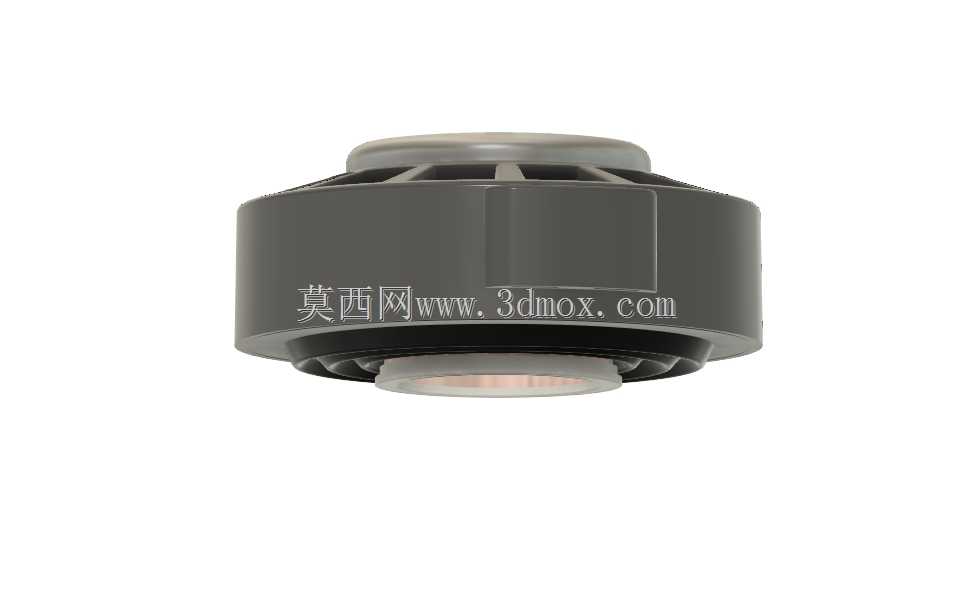

从结构设计细节来看，整体外轮廓做了带侧边安装挂耳的圆盘构型，主体外径控制在100毫米，整体厚度压缩到适合暗装的尺寸，安装时不需要在饰面材料上开大尺寸孔洞，只需要在饰面背后的空腔预留对应直径的安装空间，通过侧边挂耳用自攻螺丝固定在饰面背面即可，安装边界要求不高，只要饰面背后有不小于110毫米直径、30毫米深度的空腔就能布置，不需要额外做复杂的安装支架。外围的框架做了均匀分布的辐条状镂空格栅，一方面是减轻整体自重，避免长期粘贴或固定后出现下坠脱落的隐患，另一方面是给内部的磁路组件预留散热间隙，长时间大功率驱动时，磁路产生的热量可以通过镂空格栅快速散到背后空腔里，避免磁钢退磁、驱动线圈过热烧毁的问题。

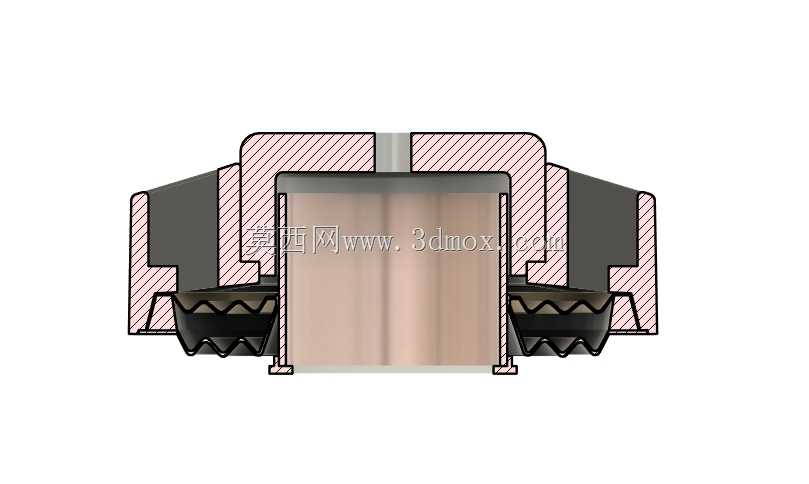

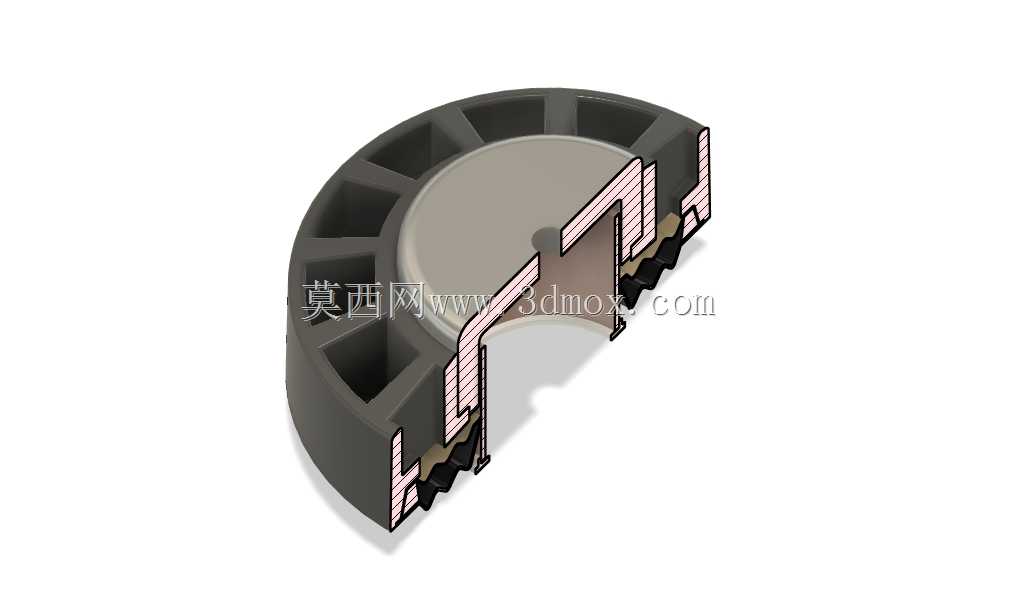

核心的振动传导面是中心的圆形金属振台，表面做了平整化处理，中心预留的定位小孔是用来涂覆结构胶或者贴双面泡棉胶时做对位标记的，安装时这个金属振台必须完全紧密贴合在饰面材料的背面，不能留缝隙，否则振动传导效率会大幅下降，甚至会因为接触间隙产生异常的共振杂音。振台和外围框架之间做了柔性阻尼悬边设计，这个悬边的刚度参数是反复调试过的，刚度过高会导致高频振动传导不足，声音发闷，刚度过低又会让低频段的振动衰减过快，低频下潜不够，最终选定的悬边阻尼参数，能让振动有效传递到10-20毫米厚的各类常见饰面材料上，覆盖日常语音、背景音乐的全频段播放需求。

实际选型应用的时候要注意几个工程细节，首先是安装的饰面材料不能是软质吸音材料，比如软包、布艺饰面这类会吸收振动的材质，会直接导致发声效率极低，必须是硬质、密度均匀的板材或石材；其次是单个扬声器的有效覆盖范围大概是10-15平米的封闭空间，如果是更大的空间，需要按照间距1.8-2.2米的距离均匀布置在饰面背后，避免出现局部音量过大、远处音量不足的声场不均问题；另外安装时要注意振台和饰面之间的粘接层不能太厚，最好选用0.5-1毫米厚度的高强度丙烯酸结构胶，过厚的胶层会缓冲振动，降低传导效率，也不要用普通的玻璃胶，固化后弹性过大会衰减振动能量。

和传统明装扬声器相比，这种振动式的结构没有外露的振膜和网罩，不存在积灰、被意外触碰损坏的问题，后期维护成本极低，只要安装时粘接牢固，基本不需要后期拆检，非常适合家装全屋隐藏背景音乐、高端展厅隐形讲解音频、酒店客房公共区域隐蔽广播这类场景，不会破坏空间的整体视觉设计，同时能满足基础的音频播放需求。在建模的时候，要特别注意悬边的圆角过渡、安装挂耳的螺丝孔位公差，还有中心振台的平面度要求，平面度公差要控制在0.1毫米以内，否则安装时会出现局部贴合不严的问题，影响发声效果，外围格栅的筋条厚度也要均匀，避免注塑成型时出现缩痕，导致整体结构不平衡，振动时产生自身的结构异响。
