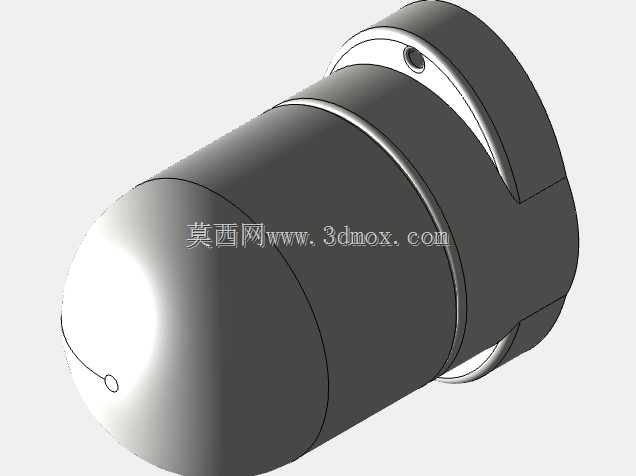

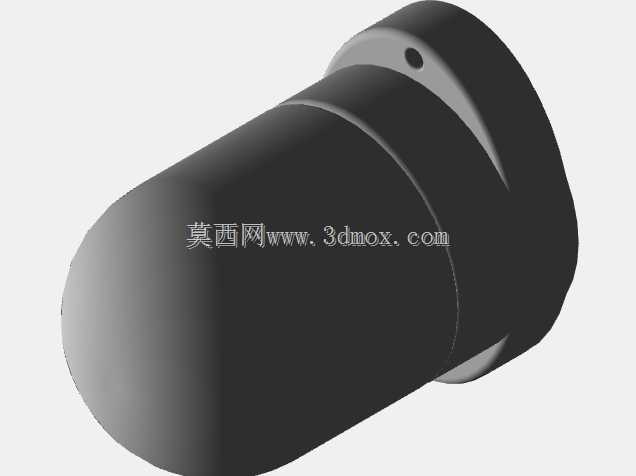

浴室防水吸顶照明灯具三维结构

　　这款防水灯具的结构设计完全围绕高湿环境的使用需求展开，日常应用场景覆盖家庭卫浴间、公共淋浴区、户外带遮蔽的廊下等长期存在水汽、偶尔会有喷淋水接触的照明点位，核心用途是在潮湿易溅水的区域提供稳定的基础照明，同时避免水汽侵入内部造成电路短路、金属构件锈蚀的问题。从结构拆分来看，整体分为底座安装段、光源容纳腔、透明防护罩三个核心部分，底座采用带安装孔的法兰式圆盘结构，安装孔位沿底座外圈均匀分布，适配常规的顶面明装走线场景，安装时不需要在顶面开凿深腔，仅需要将底座贴合安装基面，通过膨胀螺丝或自攻螺丝穿过预留孔位完成固定即可，底座与基面接触的端面预留了密封胶圈的嵌装槽，安装时嵌入对应规格的硅橡胶密封圈，就能阻断基面缝隙的水汽渗入灯具内部的路径。

　　光源容纳腔设置在底座中心的凸起台面上，凸起台面的边缘做了圆弧过渡，避免应力集中在长期使用中出现结构开裂，腔体内预留了标准灯座的安装位，可以适配常规的螺口灯泡，腔体的走线孔从底座中心穿出，孔位处设计了橡胶护线套，既可以避免穿线时电线绝缘层被金属孔边割破，也能填充走线间隙提升密封性能。外部的透明防护罩采用半球形拱起结构，这种结构一方面可以扩大光线的照射覆盖范围，减少灯罩本身对光线的遮挡，另一方面拱起的曲面不会积存喷淋的水珠，水珠接触到罩面后会顺着曲面自然滑落到底座边缘的排水槽排出，不会长期附着在罩面影响透光效果，防护罩与底座的连接采用旋扣式结构，配合接触面的密封胶圈，不需要额外打胶就能达到IP65级别的防水能力，后期更换灯泡时只需要旋转防护罩就能拆开，维护操作十分便捷。

　　在建模过程中，需要重点关注几个配合边界的尺寸公差：首先是防护罩与底座的旋扣配合尺寸，公差带需要控制在0.1mm以内，过松会导致密封胶圈压缩量不足无法达到防水效果，过紧则会造成拆装困难甚至旋拧时出现防护罩开裂的问题；其次是底座安装孔的位置度，孔位中心需要与底座中心保持同轴，安装孔的孔径需要适配常用的M4自攻螺丝，孔边做倒角处理避免安装时螺丝刮伤底座涂层；另外透明防护罩的壁厚需要保持均匀，整体壁厚控制在2mm左右，壁厚不均会导致注塑成型时出现缩水、内应力集中的问题，长期受冷热交替影响容易出现开裂。

　　从实际使用的角度出发，这款灯具的整体外轮廓直径控制在120mm左右，整体高度从安装基面到防护罩顶点不超过100mm，不会在狭小的卫浴空间内造成突兀的凸出感，底座的出线方向可以根据现场走线情况调整，既可以走顶面暗线从底座中心穿出，也可以走侧面明线从底座边缘的备用走线槽引出，适配不同装修阶段的安装需求。结构设计上没有多余的外露凸起，所有边角都做了R2以上的圆角处理，一方面避免安装维护时划伤操作人员，另一方面也减少了积灰积水的死角，日常清洁只需要用湿抹布擦拭表面即可，不需要特殊的维护操作。光源部分的设计没有做一体化的密封灯板，而是采用可更换的标准螺口灯座，用户可以根据自身需求更换不同功率、不同色温的灯泡，不需要整体更换灯具，降低了后期的使用成本，灯座的接线端子采用防松脱的压接结构，长期受卫浴间的水汽影响也不会出现接线氧化松动的问题，保证电路连接的稳定性。
