带皮革挂带的蔻依Nomade香水瓶结构设计

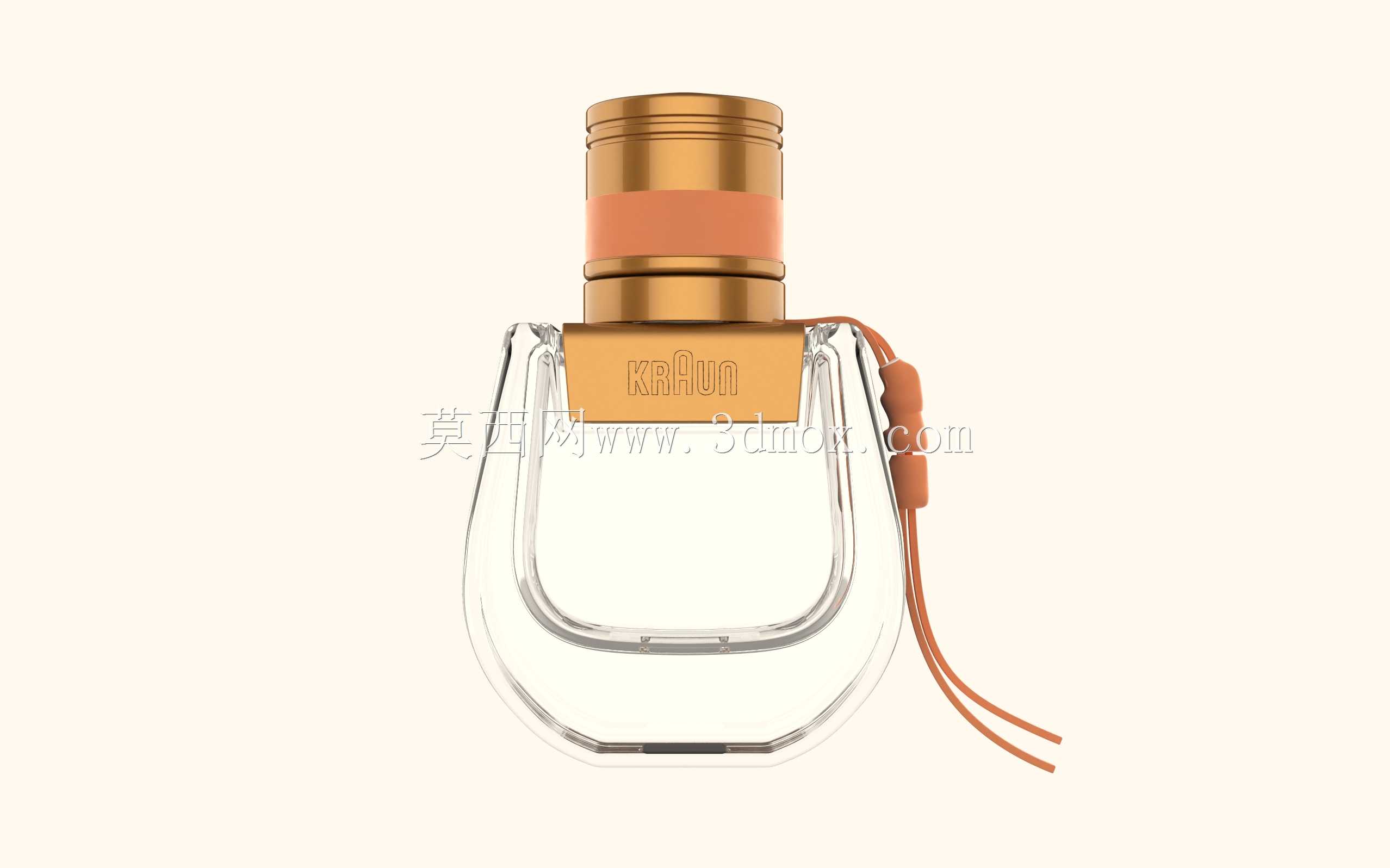

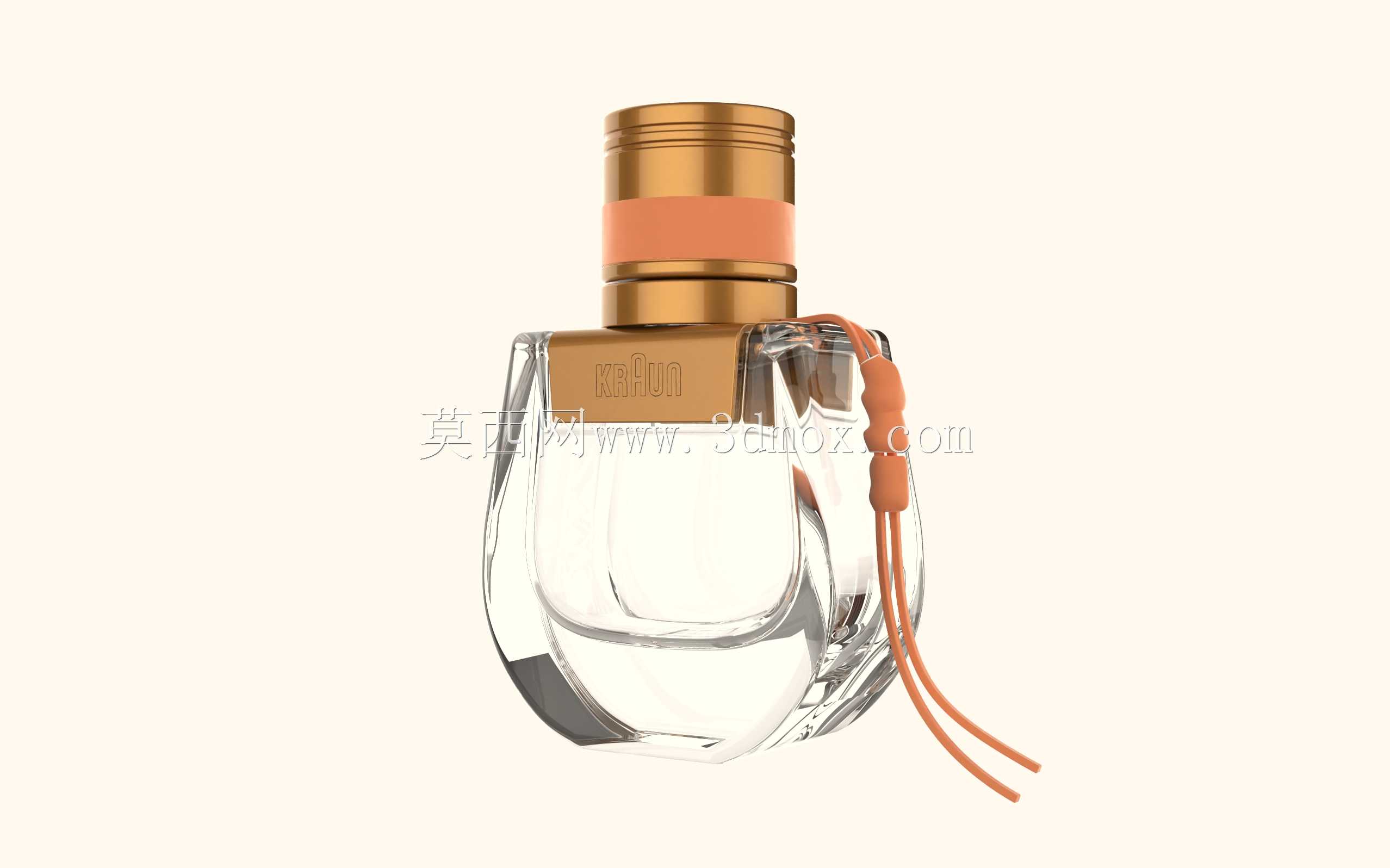

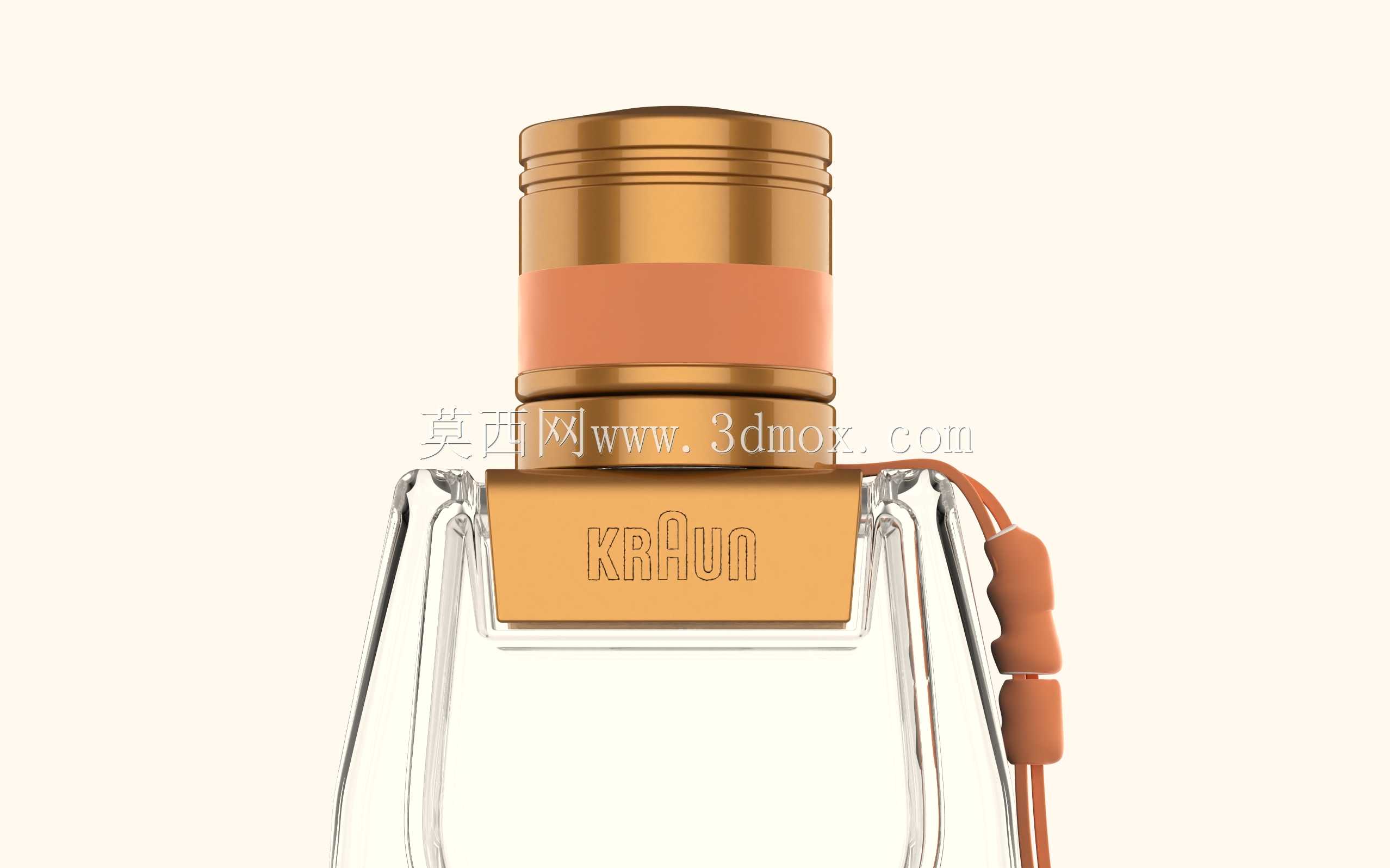

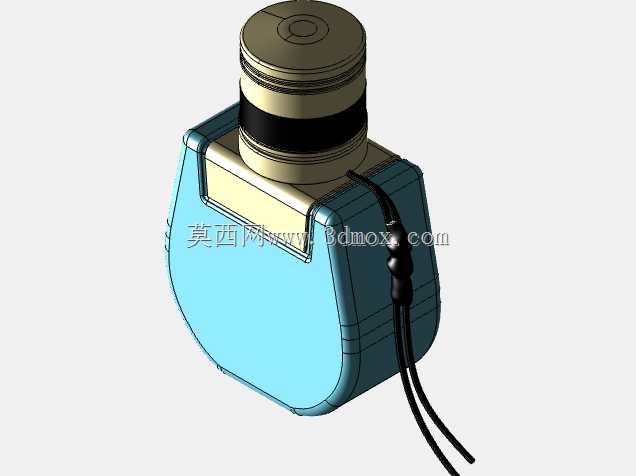

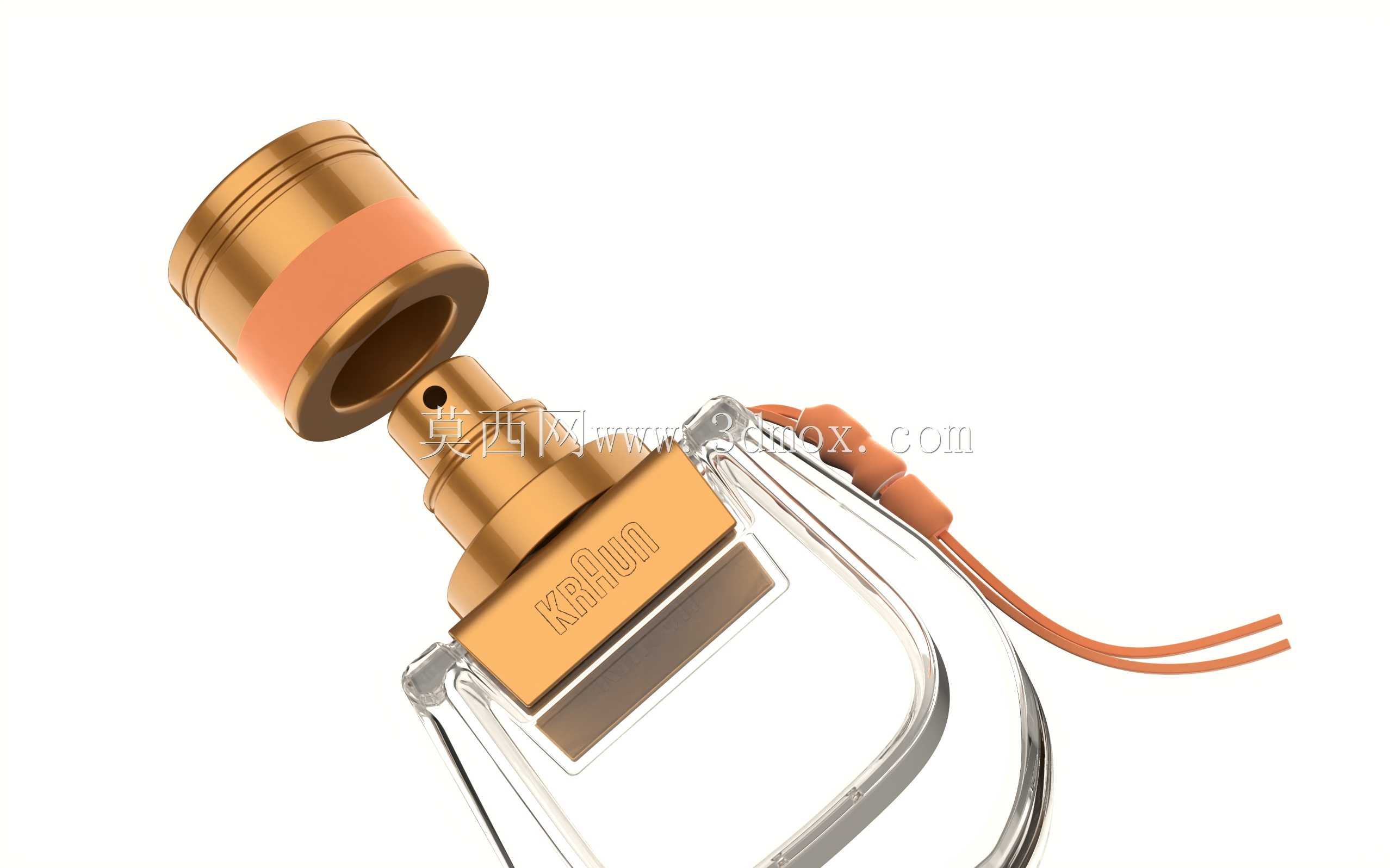

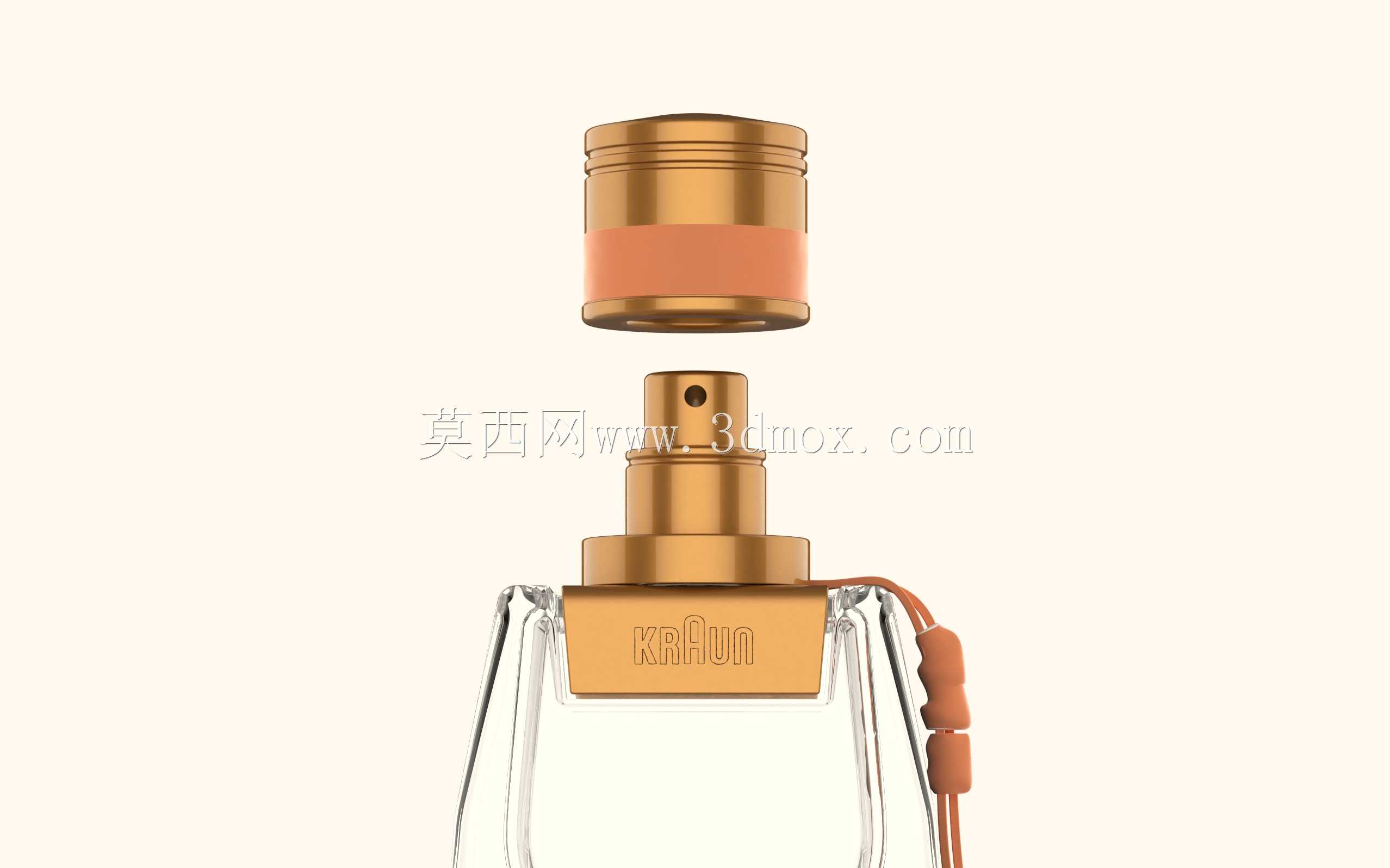

　　这款带皮革挂带的香水瓶三维结构，核心服务于美妆日化领域的包装展示、手板打样与结构验证环节，在美妆产品的陈列道具开发、周边衍生配件设计、包装结构迭代场景中都有实际应用价值，可直接用于品牌线下展陈的等比例道具制作、电商产品渲染的基础模型、包装结构开模前的装配干涉验证。从实际功能层面拆解，整个结构分为三个核心功能模块：上部的金属质感喷头按压模块、中部的透明储液瓶身模块、侧部的皮革挂带便携模块。喷头模块采用阶梯轴式的分层结构设计，最上端的按压帽做了环形凹槽的防滑处理，按压面的边缘做了R0.8的圆角过渡，避免日常按压使用时的锐角割手问题；按压帽下方的泵体固定座做了卡扣式的限位结构，和瓶身颈部的环形凸台过盈配合，装配时不需要额外粘接，依靠卡扣的弹性变形即可实现密封固定，泵体的出液通道做了1.2mm的等径流道设计，流道内壁做了拔模斜度处理，避免液体残留堵塞。中部的储液瓶身采用高透的类玻璃材质结构设计，瓶身的横截面做了带圆角的方形轮廓，四个侧边的圆角半径统一为5mm，既保证了握持时的贴合手感，也避免了方形直角结构在跌落时的应力集中开裂问题；瓶身的壁厚做了均匀的1.5mm等厚设计，在保证结构强度的同时尽可能控制整体重量，瓶身颈部的螺纹结构采用了标准的细牙螺纹设计，和泵体底座的配合间隙控制在0.1mm，保证装配后的同轴度，避免泵体倾斜导致的按压卡滞。

　　侧部的皮革挂带模块采用了穿绳式的固定结构，挂带的固定座集成在泵体底座的侧方，做了两个直径2mm的穿绳孔，穿绳孔的边缘做了倒圆角处理，避免皮革挂带长期摩擦出现起毛断裂的问题；皮革挂带本身做了双层叠合的结构设计，末端做了热缩固定的绳结处理，既可以实现手持携带的功能，也可以作为装饰件挂在包袋上作为配饰。从设计思路层面看，整个结构优先平衡了装饰性与实用性的关系：金属喷头部分做了仿铜的质感分层设计，在按压帽中部做了一圈浅橙色的装饰环，和皮革挂带的颜色形成视觉呼应，泵体侧面的品牌标识区域做了下沉0.3mm的凹槽设计，后续做表面处理时可以直接在凹槽内做填色或者镭雕，不需要额外粘贴标识件，避免长期使用出现标识脱落的问题。

　　透明瓶身部分做了无多余加强筋的光面设计，保证内部液体的展示效果，仅在瓶身和泵体配合的颈部做了一圈隐藏式的加强凸台，凸台高度2mm，厚度1mm，完全隐藏在泵体底座的覆盖范围内，不会破坏瓶身的整体视觉完整性。从外形尺寸与安装边界来看，整个模型的总高度控制在95mm，瓶身的最大宽度为42mm，厚度为22mm，挂带自然下垂时的总长度为120mm，整体尺寸符合便携香水瓶的常规握持尺寸，单手握持时手指可以完全贴合瓶身的侧面轮廓，按压喷头时的施力点和手指的自然放置位置重合，不需要调整握持姿势即可完成按压喷液的操作。

　　装配边界方面，泵体和瓶身的装配行程为8mm，装配到位后卡扣的卡合量为1.2mm，保证日常携带时不会因为晃动出现泵体脱落的问题；皮革挂带穿入固定孔后的打结位置距离固定座的距离控制在10mm，既不会因为距离过短导致绳结卡入穿绳孔，也不会因为距离过长导致挂带晃动幅度过大影响使用。在结构验证层面，这个模型的各个配合面都做了公差预留，透明瓶身和金属泵体的配合面采用了H7/h6的间隙配合，既保证装配的顺畅性，也避免配合间隙过大出现漏液问题；皮革挂带的穿绳孔直径比挂带的直径大0.5mm，穿装时不需要额外工具即可完成挂带的组装，后续更换挂带也可以直接操作，不需要拆解整个瓶身结构。
