集成无线充与夜灯功能的床头闹钟设计

做消费类电子结构设计快八年，这类桌面集成功能的小产品，最考验的是多模块堆叠下的空间利用率，还有日常使用场景下的交互合理性，不能为了堆功能牺牲基础使用体验。先从实际使用场景说，这类产品核心放置场景是卧室床头柜，用户群体覆盖学生、租房青年、居家住户，日常使用的核心需求首先是时间读取的便利性，其次是睡前手机补能的随手性，还有夜间起夜时的低亮度照明需求，三个功能不能互相干扰，这是设计初期就要卡死的边界。

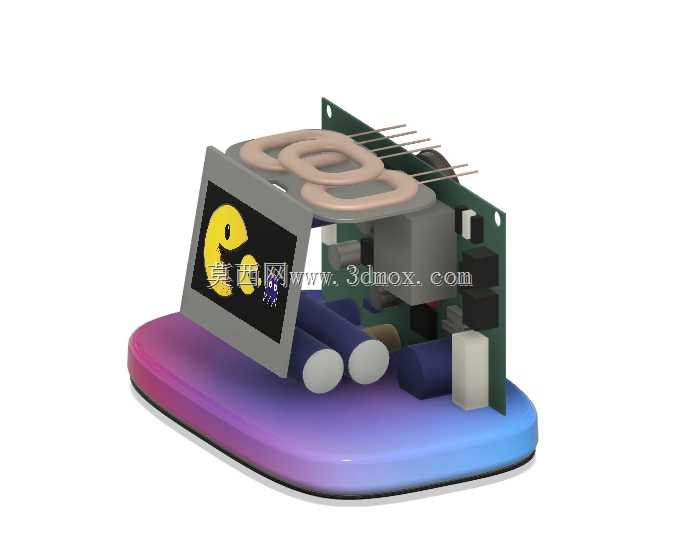

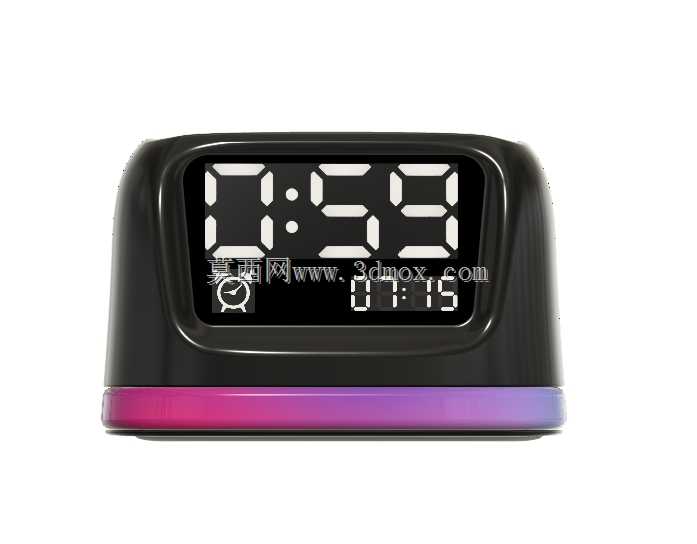

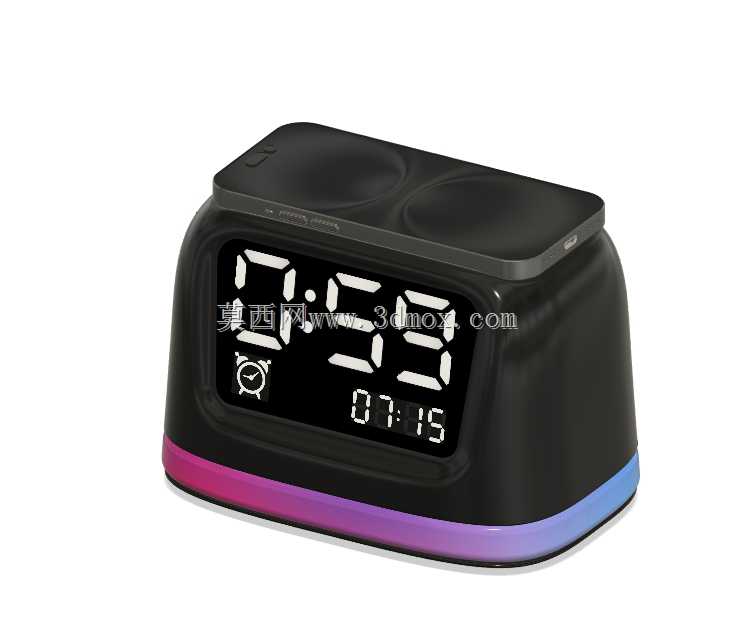

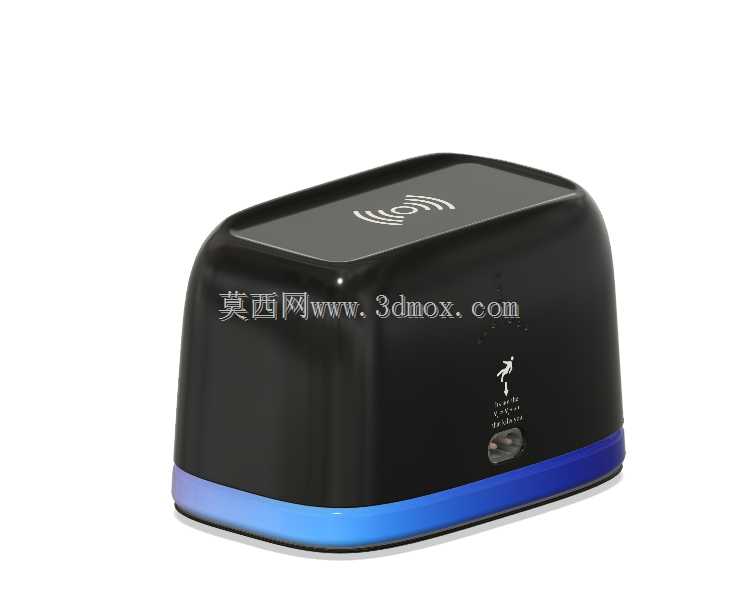

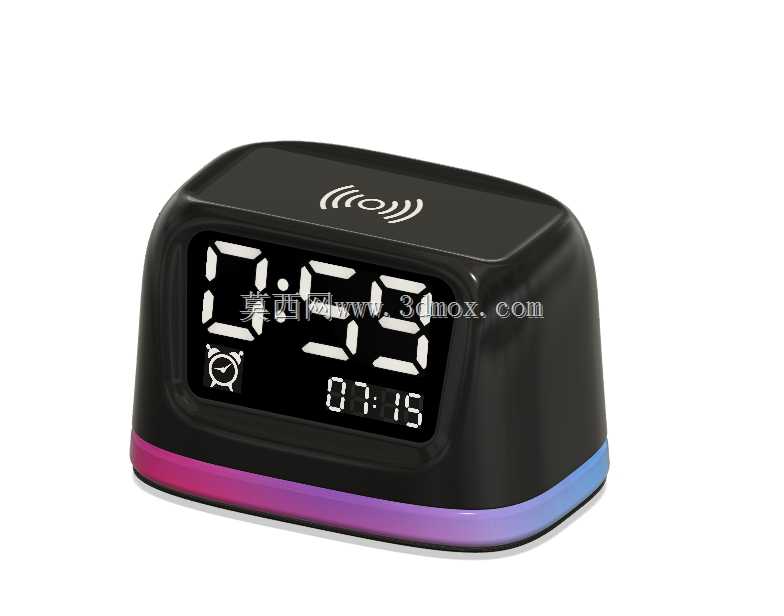

先讲功能模块的排布逻辑，无线充电线圈放在产品顶面是最符合使用习惯的，用户睡前随手把手机往顶面一放就能触发充电，不需要对准插拔，顶面做微弧的下沉导向设计，能让手机自然滑到线圈对位区域，避免偏移导致的充电断连，线圈下方要做隔磁片，一方面提升充电效率，另一方面防止磁场干扰下方时钟模块的走时精度，这个细节很多初做集成产品的工程师容易漏，最后做出来时钟走时偏快，就是磁屏蔽没做到位。时钟显示区域放在正面斜切面上，倾斜角度控制在15度左右，刚好匹配人躺在床上或者坐靠在床头时的视线角度，不用刻意抬头或者俯身就能看清时间，显示用大尺寸段码屏，数字笔画做加粗处理，白天光线充足时对比度足够，夜间自动降低亮度，不会因为亮度过高影响睡眠，闹钟标识单独做在显示屏左下角，状态一目了然，避免用户误判闹钟是否开启。底部的氛围夜灯做整圈环绕式的漫射出光，灯珠藏在底壳和中框的接缝处，通过半透明的渐变导光条把光线打散，不会出现直射的灯珠亮点，光线是柔和的紫蓝渐变，亮度控制在5lux以内，刚好能照亮床边半米范围的地面，起夜的时候不会因为光线太暗磕碰，也不会因为亮度太高刺激褪黑素分泌影响后续入睡，夜灯可以通过轻触顶面触发，也能设置成光线暗时自动亮起，适配不同用户的使用习惯。

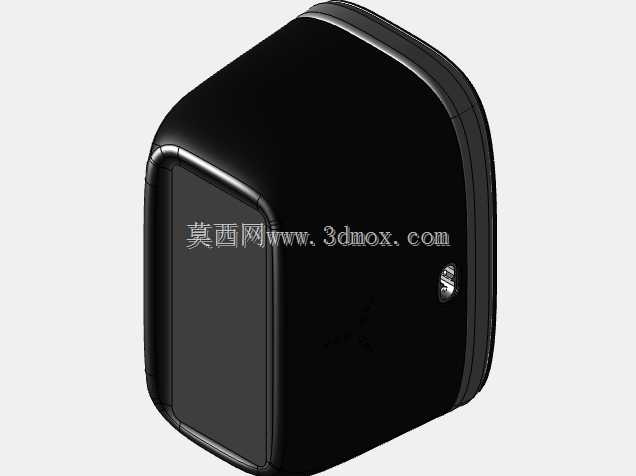

外形设计上整体做圆角过渡的类梯形造型，没有尖锐棱角，放在床头柜上不会刮花木质或者岩板台面，整体尺寸控制在长120mm、宽80mm、高70mm的范围内，不会占用太多桌面空间，哪怕是小尺寸的床头柜，放了台灯、水杯之后也能留出足够的位置摆放。安装和摆放没有额外的固定要求，底部贴四个硅胶防滑垫，既能防止手机放上去充电的时候产品滑动，也能抵消闹钟震动时的位移，不会因为震动掉到地上。内部结构堆叠的时候，把主控板放在时钟模块后方，电池仓放在产品最底部做配重，降低整体重心，哪怕顶面放6.7英寸的大屏手机，也不会出现头重脚轻倾倒的问题，充电模块的升压电路和时钟的计时电路做分区屏蔽，避免电路之间的电磁干扰，导致时钟走时不准或者充电功率波动。外壳用ABS哑光材质，不容易残留指纹和灰尘，日常打理只需要用干布擦拭即可，按键全部做隐藏式触控设计，没有突出的物理按键，整体外观更简洁，也不会因为按键缝隙进灰影响使用寿命。

实际做结构验证的时候，要重点测试三个功能同时工作时的散热情况，无线充电满功率工作时线圈会产生一定热量，时钟模块和夜灯的发热很低，所以在线圈和外壳之间留1mm的空气对流层，底壳开隐蔽的对流孔，热量能自然散出，长时间工作外壳温度不会超过40度，符合消费类电子产品的安全标准。还要做跌落测试，从床头柜高度也就是75cm左右的高度自由跌落到木地板上，外壳不能出现开裂，内部模块不能松脱，功能要保持正常，所以在内部筋位设计的时候，在四个角做加厚的防撞筋，电路板和外壳之间留0.2mm的缓冲间隙，贴泡棉缓冲。交互逻辑上做简化，所有设置只需要三个触控点就能完成，不需要复杂的说明书，用户拿到手就能操作，闹钟的音量做渐进式设计，刚开始是轻柔的提示音，慢慢加大音量，不会突然大音量把人从深度睡眠里惊醒，体验更友好。
