双表面相邻铰接式面板连接结构

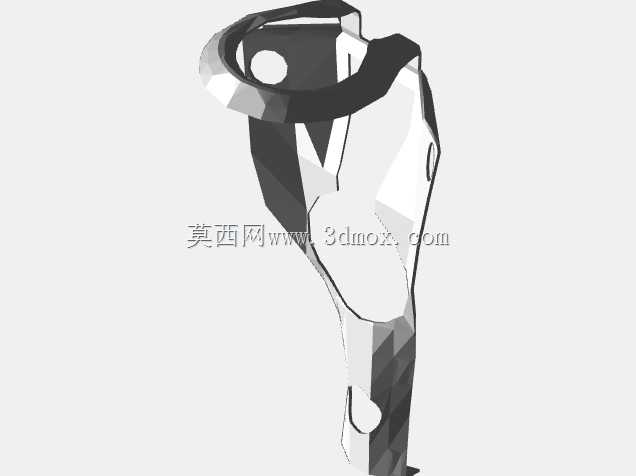

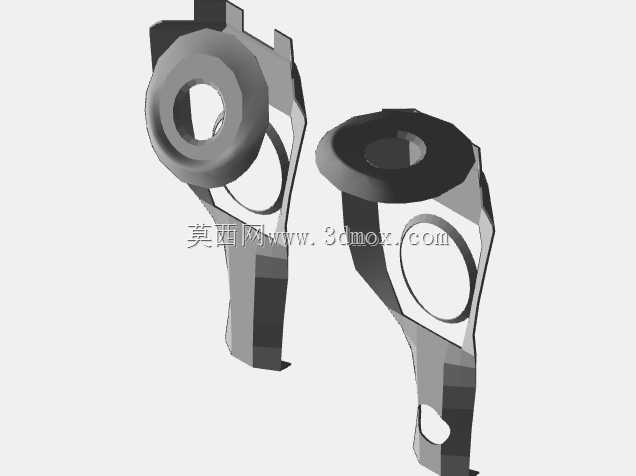

这类双表面相邻面板连接结构，多应用在流体控制阀门的仪表配套安装、小型机电设备的舱体快装衔接场景中，核心作用是在两个存在相邻贴合面的构件之间，实现无需额外焊接、铆接的快速铰接固定，同时预留足够的装配调整余量，避免硬连接带来的应力集中问题。从实际装配逻辑来看，该结构的上部环形卡合端可以直接卡入对应构件的柱形定位凸台，不需要额外加工定位卡槽，下部的三个预留螺钉孔位，对应钻孔螺栓的安装点位，安装时仅需将螺栓从下部扇区的底部穿入，通过三个螺钉完成与下部基体的锁附，相比传统的整片式连接面板，这种带镂空漏洞的设计能在保证结构强度的前提下，大幅降低零件自身重量，同时给相邻两个面板的铰接转动留出足够的避让空间。

设计过程中需要重点关注漏洞区域的倾斜角度匹配，因为两个待连接的面板并非处于完全平行的平面，存在一定的角度差，漏洞周边的弯折弧度刚好适配两个面板的夹角，让连接后两个构件的铰接转动轨迹不会与连接片发生干涉。上部的环形卡边做了卷边强化处理，避免反复拆装过程中卡合位置出现应力开裂，两侧的小圆孔是辅助定位孔，安装时可以先插入定位销完成预固定，再锁附下部的螺钉，能有效降低装配对位的难度，减少孔位错位导致的安装卡顿问题。

从安装边界来看，该连接片的整体轮廓适配宽度不超过40mm的安装空间，上部环形卡合位的内径适配直径12mm的定位凸台，下部三个螺钉孔采用等边三角形排布，孔中心距为8mm，适配M3规格的内六角螺钉，安装后两个相邻面板的可转动角度范围在0到27度之间，完全覆盖常规阀门仪表舱门、小型设备检修盖板的开合角度需求。结构的扇区分隔设计，是将连接片的受力区域拆分为边缘承力段、面贴合段、下部锁附扇区三个部分，边缘承力段主要承担铰接转动时的侧向剪切力，面贴合段保证与两个相邻面板表面的充分贴合，避免局部压强过大导致的面板变形，下部锁附扇区则承担螺钉锁附后的拉拔力，三个区域通过中间的漏洞结构实现应力的分散传递，不会出现应力集中在某一个点位导致的零件断裂问题。

在实际选型应用中，这类连接片多采用304不锈钢冲压成型，表面做钝化处理，能适应常规工业环境下的防腐蚀需求，不需要额外做表面喷涂，厚度通常选择1.2mm到1.5mm的板材，既可以保证足够的结构刚度，避免开合过程中出现连接片变形，又不会因为板材过厚导致安装空间占用过大。需要注意的是，安装时螺钉的拧紧扭矩需要控制在1.2N·m到1.5N·m之间，扭矩过大会导致下部扇区出现压溃变形，扭矩过小则会出现连接松动，铰接位置出现旷量。另外，连接片的朝向需要严格按照Y轴向上的方向安装，否则会导致上部环形卡合位与定位凸台的配合出现偏差，开合过程中出现卡滞。

相比传统的合页类铰接件，这种一体式的面板连接结构不需要在两个相邻面板上分别加工合页的安装槽，仅需要在下部基体加工三个螺钉孔，在上部构件加工一个定位凸台即可完成装配，加工成本更低，装配效率更高，同时整体结构没有额外的销轴零件，不会出现销轴脱落导致的连接失效问题，在小空间、快装需求的工业场景中适配性极强。针对不同的安装角度需求，只需要调整中间漏洞区域的倾斜角度，就可以适配不同夹角的相邻面板连接，不需要重新设计整体的外轮廓，零件的通用化程度更高，能有效降低备件的储备品类，减少生产过程中的零件管理成本。
