欧标托盘自动化辊筒输送线结构设计

这套辊筒输送设备主要面向标准化欧标托盘的厂内物流周转场景，常见于快消品仓储、汽车零部件分装线、成品出库暂存区等需要整托物料连续转运的作业环节，可直接对接堆垛机、AGV、自动封箱机、码垛机械手等上下游设备，替代传统人工叉车转运的作业模式，降低整托物料转运过程中的磕碰风险，同时提升产线物流的节拍稳定性。

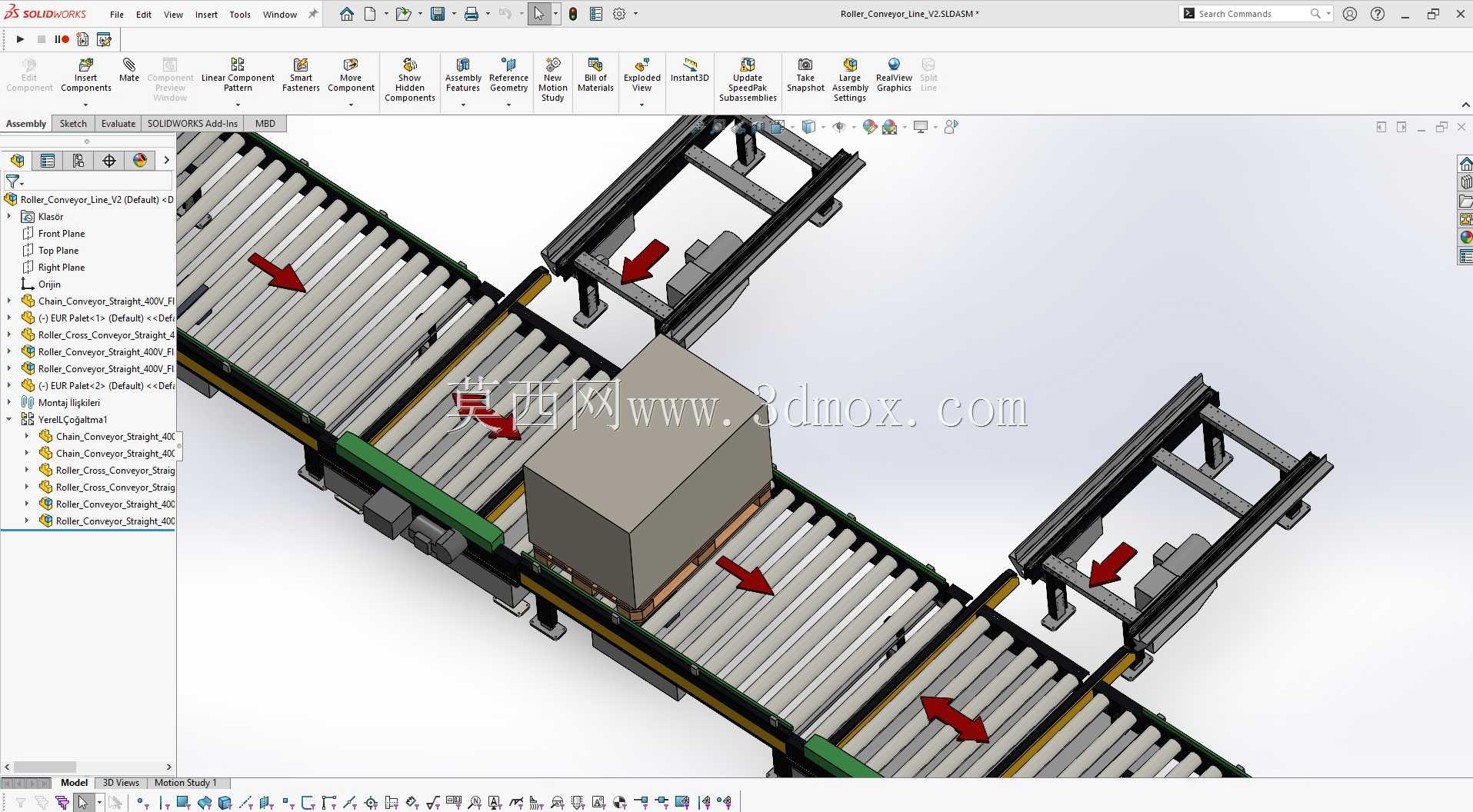

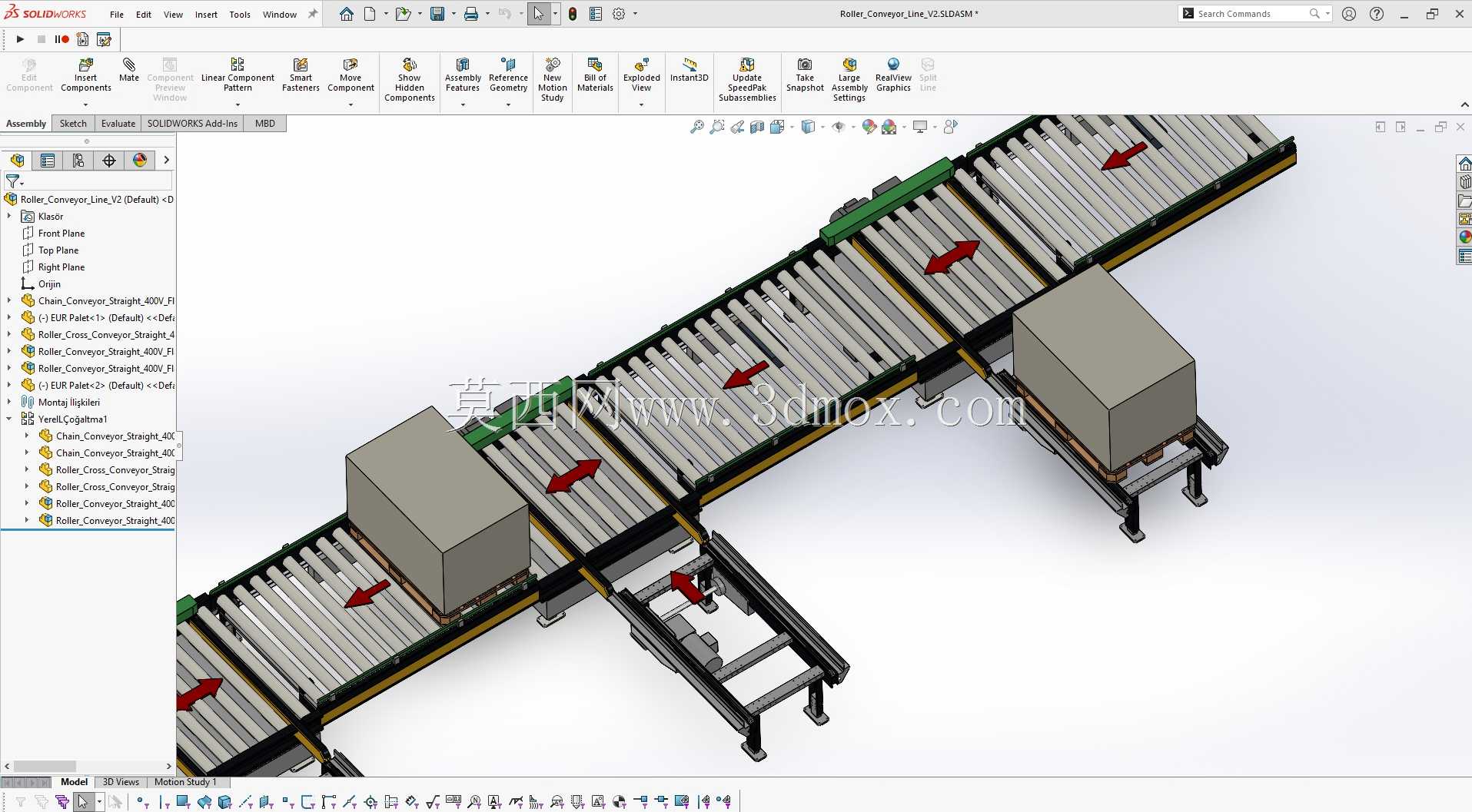

从功能实现来看，整线采用分段式动力辊筒排布，每段辊筒组配置独立的传动支撑结构，可根据现场产线布局调整单段长度，适配不同的厂房立柱间距与设备对接位置。辊筒表面采用防滑处理，承载面高度统一，托盘在输送过程中不会出现偏斜、卡滞问题，线体侧边配置导向挡边，可适配1200mm*800mm标准欧标托盘的通行需求，预留的侧边安装位可加装光电传感器、阻挡气缸、扫码设备等检测与执行元件，满足托盘定位、积放、信息识别等自动化作业需求。

设计过程中优先考虑了设备的安装兼容性与维护便捷性，主体框架采用标准工业铝型材与碳钢焊接组合结构，支脚配置可调高度脚杯，可适应地面存在50mm以内高度差的安装场景，无需额外做地面找平处理。传动侧采用封闭链式传动结构，传动部件全部内置在框架侧边的护罩内，避免车间内的粉尘、碎屑落入传动间隙造成磨损，同时降低传动过程中的噪音外泄。线体的转弯、过渡位置采用锥形辊筒与过渡板组合设计，托盘在经过转向段时不会出现边角剐蹭护罩的问题，输送全程保持平稳姿态，不会因转向冲击导致托盘上的码放货物出现倾倒。

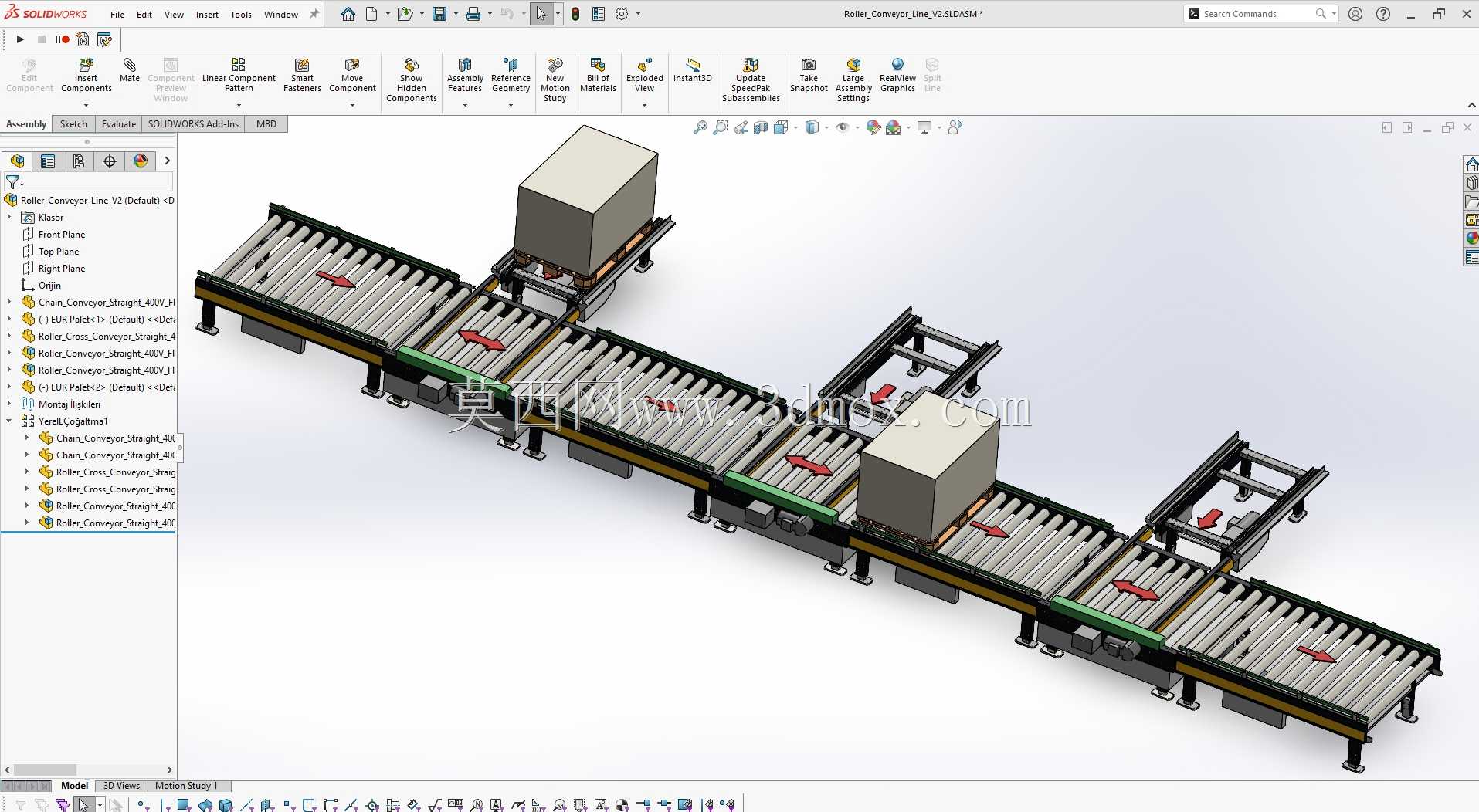

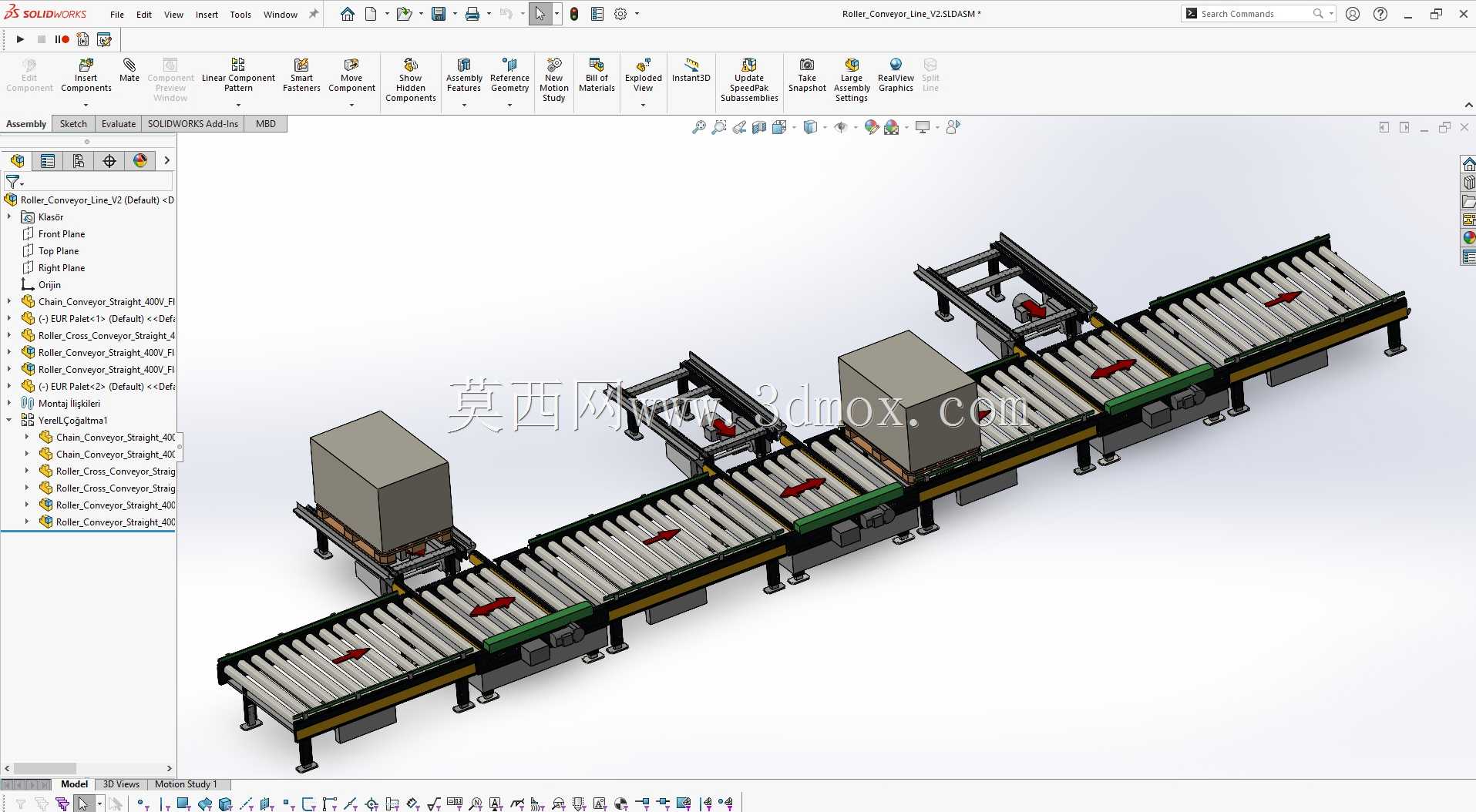

从安装边界来看，整线的标准段宽度为1100mm，支脚安装孔位的横向间距为900mm，纵向单段标准长度为2000mm，可根据实际输送路径进行多段拼接，拼接处采用定位销与螺栓组合固定，无需现场焊接作业，安装人员仅需使用常规扭力扳手即可完成整线组装。线体的最低安装高度为400mm，最高可通过脚杯调整至600mm，可对接不同高度的出入库站台与生产设备出料口。传动电机的安装位置预留了左右侧可选的安装法兰，可根据现场的布线、检修通道位置灵活调整电机安装侧，避免电机突出部分占用车间通行空间。

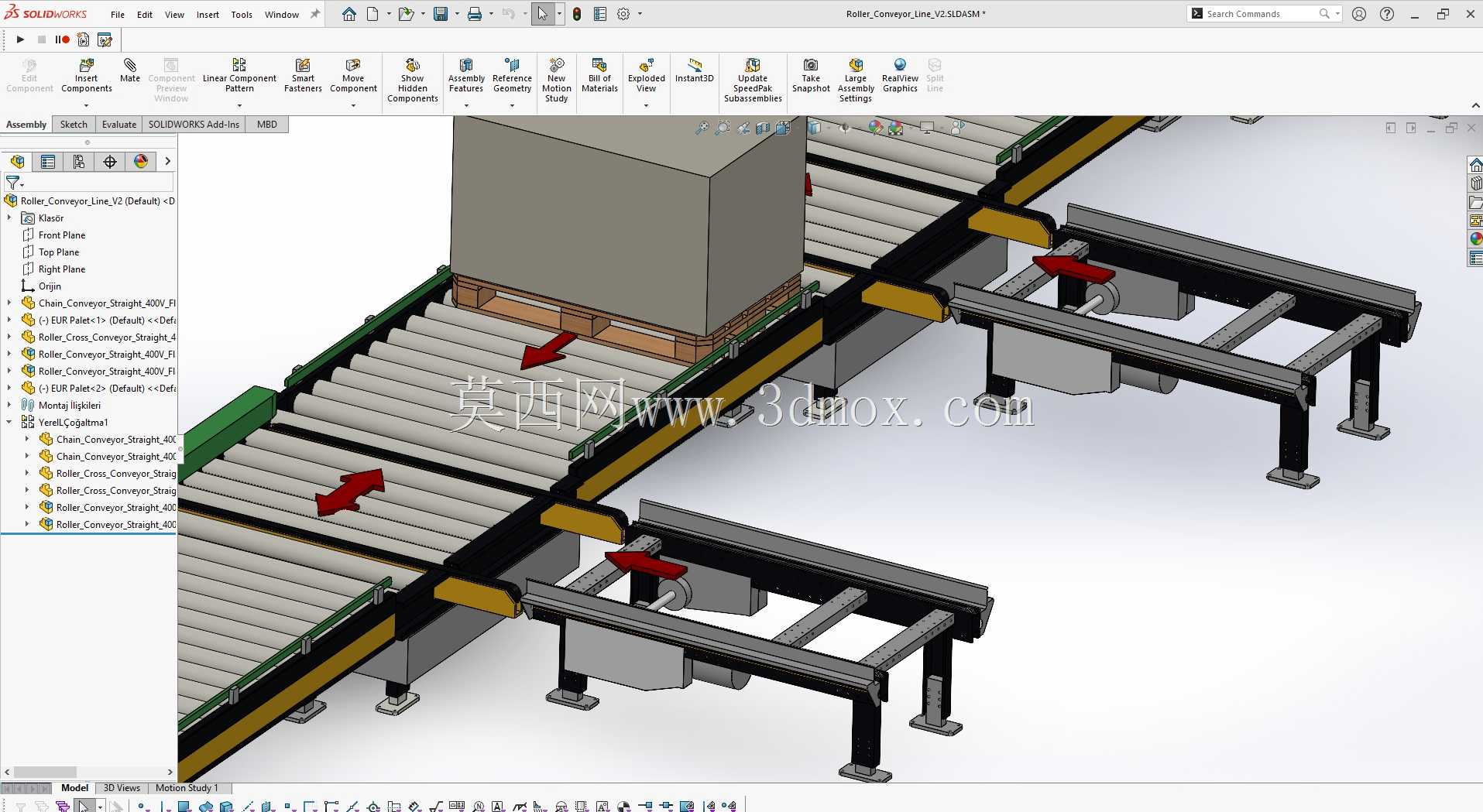

在结构细节处理上，辊筒的轴端采用免维护轴承设计，正常工况下无需定期加注润滑脂，降低后期运维工作量。线体两端配置过渡引导板，当托盘从AGV或其他输送设备转移到该线体时，引导板的斜面可修正托盘的位置偏差，避免托盘硬撞辊筒端面造成辊筒变形。积放功能段的辊筒采用摩擦式传动结构，当托盘被阻挡机构拦下时，对应位置的辊筒会自动打滑，不会出现电机堵转、托盘摩擦磨损的问题，可满足多托盘在线暂存的作业需求，适配不同节拍的上下游生产环节。

整线的结构设计充分考虑了车间现场的改造需求，所有部件均采用模块化设计，单段线体的重量控制在两人可搬运的范围内，无需使用大型吊装设备即可完成上楼安装或车间内移位。框架侧边预留的T型槽可直接加装线槽、气管支架等附属部件，后期增加检测元件、辅助工装时无需在框架上额外钻孔，可大幅缩短产线改造的施工周期。
