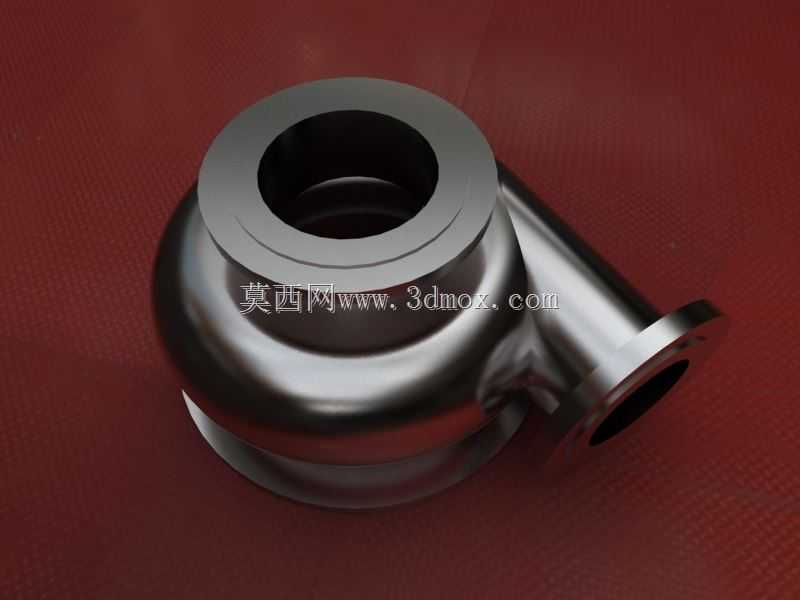

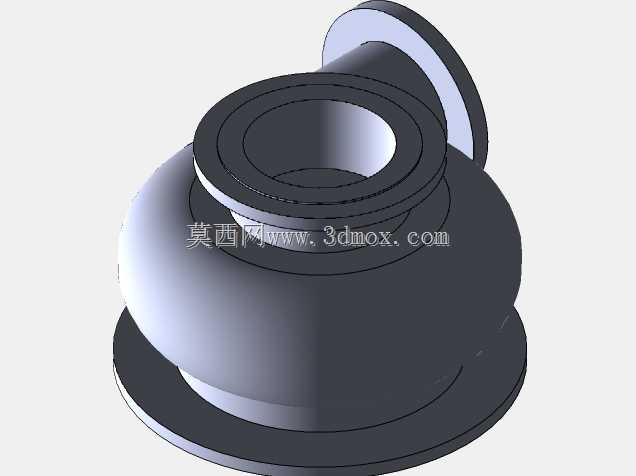

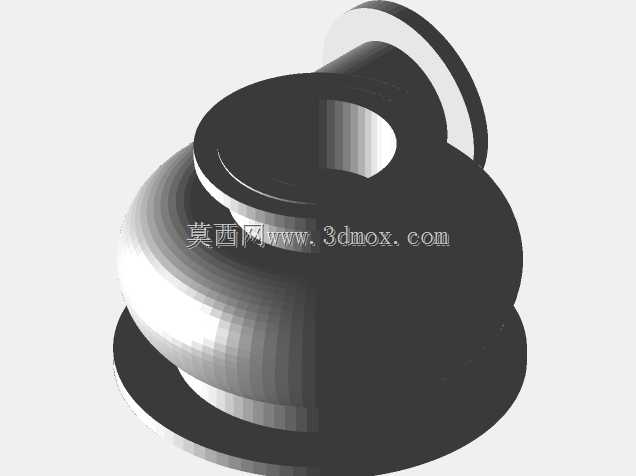

带弧形导流结构的卧式离心泵三维设计

　　这款卧式离心泵的三维结构设计，首先围绕工业流体输送场景的实际安装需求做了边界适配，泵体进出口的法兰连接尺寸严格匹配常规工业管路的通用安装标准，底座的安装孔位间距预留了现场二次灌浆的调整余量，整机的轴向长度控制在常规泵房预留的设备安装区间内，不需要额外改动土建基础即可完成替换安装，适配市政供水、工业循环水、轻度污水输送等多类场景的管路布局要求。从功能实现逻辑来看，泵体上方的弧形导流结构是核心设计点，区别于常规直筒式泵腔的结构，该弧形流道可以在叶轮高速旋转甩出流体时，逐步降低流体的径向流速，将动能更平缓地转化为压力能，减少流体在泵腔内部的湍流撞击损失，同时降低流体裹挟气泡对叶轮表面的气蚀损伤，延长过流部件的实际使用寿命。

　　设计过程中没有采用夸张的异形结构，所有过流曲面的曲率变化都做了平滑过渡处理，叶轮的叶片进出口安放角匹配常规1450r/min转速下的流体入流角度，避免运行过程中出现流体脱流导致的振动超标问题，泵轴的密封腔位置预留了填料密封和机械密封两种安装空间，现场运维时可以根据输送介质的腐蚀特性、温度参数灵活更换密封形式，不需要额外加工泵体的密封安装位。从安装边界来看，泵体的进出口中心高度对齐常规工业管路的标准架设高度，联轴器端的轴伸长度匹配标准Y系列电机的安装尺寸，用户选型时不需要额外定制加长轴或者非标联轴器，整机的重心落在底座安装面的中心区域，运行时的动载荷可以均匀分布到基础地脚螺栓上，不需要额外加装减震底座即可满足常规工业场景的振动限值要求。

　　泵体的顶部预留了排气螺塞的安装位，首次启动前可以直接通过该位置排净泵腔内的空气，避免空转导致的密封件干磨损坏，底部的排污螺塞位置设置在泵腔最低点，停机检修时可以完全排净泵腔内残留的介质，避免冬季低温环境下残留介质结冰胀裂泵体。整个结构的壁厚设计按照1.6MPa的额定工作压力做了强度校核，泵体法兰的厚度、螺栓孔数量都匹配对应压力等级的管路法兰标准，连接时不会出现密封面压合不匀导致的渗漏问题，叶轮的前后密封环位置设计了可更换的耐磨环结构，长期运行出现磨损间隙超标时，只需要更换耐磨环即可恢复泵的运行效率，不需要整体更换叶轮或者泵体，大幅降低后期运维的配件成本。导流结构的外侧设置了加强筋，筋板的位置避开了流体的主流道区域，不会对泵腔内的流体流动造成额外干扰，同时可以提升泵体在高压工况下的结构刚度，避免泵体受压变形导致叶轮与泵腔出现刮擦。
