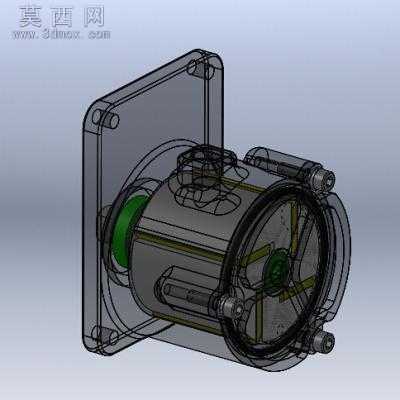

转向液压泵 3D模型

　　转子 槽宽4mm 直径58mm 槽长52mm 转子轴孔12mm 轴向宽度52mm 定子 小直径60mm 大直径 62mm 叶片 宽52mm 厚4mm 长23mm 泵体 宽×高 79×58 底座厚9mm 底座上孔4个 孔径6mm 轴 轴和转子是一体的 靠近转子一端长35mm 直径17mm 前端长12mm 前端圆弧段直径15mm 平面部分后10.5mm 泵盖 盖上上有3个孔 孔径6mm

　　盖板与泵体连接螺栓长26mm（修改为25mm） 此液压泵用于转向助力主要是协助驾驶员作汽车方向调整，为驾驶员减轻打方向盘的用力强度。当然，助力转向在汽车行驶的安全性、经济性上也有一定的作用。图纸包含了实体文件和DWG以及PDF图纸。
