立式单门玻璃展示冷藏柜结构设计

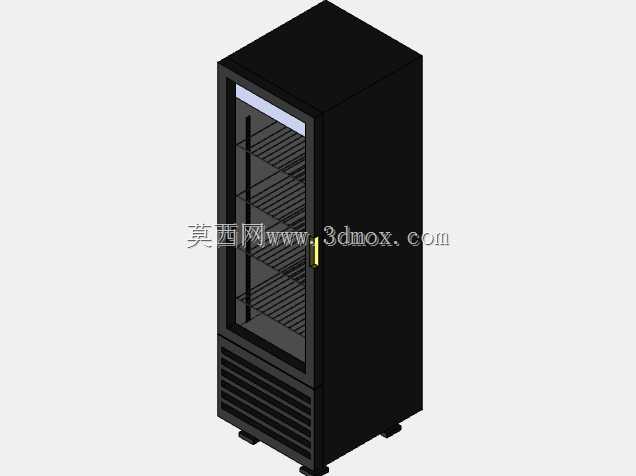

　　这款立式单门冷藏展示设备，主要面向线下零售门店、便利店、饮品店及小型餐饮场所的冷藏陈列需求，日常用于存放需要低温保藏的瓶装饮品、预包装食品、鲜切果盘等货品，透明玻璃门的设计可让消费者无需开门即可直观看到内部陈列的商品，既减少开门频次降低冷量损耗，也能提升商品展示效果刺激消费。从结构设计逻辑来看，整机采用立式窄体布局，占地面积小，可适配门店靠墙、收银台旁等多种狭窄摆放场景，底部预留的通风栅格区域对应制冷机组的安装位，采用下置式机组布局，一方面降低整机重心提升摆放稳定性，另一方面也方便后期运维人员对制冷组件进行检修维护，无需挪动整机上部的储物空间即可完成常规维保操作。

　　柜体主体采用一体式发泡保温层结构，外壳与内胆之间填充高密度保温材料，可有效阻隔内外热量交换，降低设备运行过程中的冷量流失，减少能耗。门体采用整面钢化透明玻璃配置，搭配长条形竖向门把手，开门操作受力均匀，门体边缘加装磁吸密封胶条，关门时可实现门体与柜体门框的紧密贴合，避免冷量从门缝处泄漏。内部储物空间配置多层可调节搁架，搁架采用镂空网格设计，既可以保证冷气流在柜内的循环通畅，让不同层架的货品都能获得均匀的制冷效果，也可根据存放货品的高度灵活调整层架间距，适配不同规格尺寸的商品存放需求。

　　底部配置四个可调式支撑脚，可根据摆放地面的平整度调整支撑脚高度，保证整机放置平稳无晃动，同时支撑脚将柜体底部抬离地面，避免地面潮气侵蚀柜体底部板材，也能为底部机组预留足够的进风空间，保证制冷系统的散热效率。从安装边界来看，设备摆放时背部需要与墙面预留不小于10厘米的通风间隙，保证背部散热气流的通畅，左右两侧也需预留适当的操作空间方便门体完全开启，顶部不可堆放杂物遮挡散热路径。

　　建模过程中对各部件的装配关系做了完整还原，包括门体铰链的转动配合、搁架的支撑卡位结构、底部机组的安装固定位、密封胶条的安装槽位都做了精细化处理，结构工程师可基于该模型快速调整柜体尺寸、搁架布局、门体开合方向等参数，适配不同客户的定制化需求，也可用于商用制冷设备的方案展示、结构干涉校验、装配工艺模拟等场景，帮助设计人员在开模前验证结构合理性，减少后续改模成本。在细节设计上，玻璃门内侧预留了除雾丝的安装走线位，可适配高湿度环境下的防结露需求，避免玻璃门起雾影响展示效果；柜体门框处做了圆弧过渡处理，既减少磕碰风险，也能提升整机的外观质感；底部通风栅格采用斜向百叶结构，可在保证通风量的同时，避免灰尘、杂物直接进入机组舱内，延长制冷组件的使用寿命。
