小型公务机钣金机身外壳结构设计

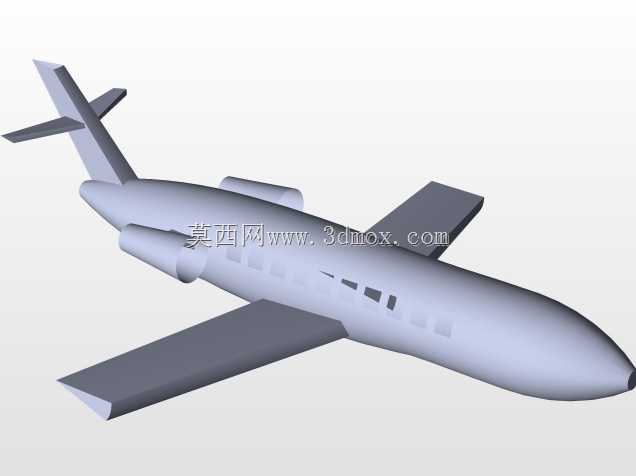

在通用航空小型公务机的结构研发环节，机身外壳作为承载全机气动载荷、连接机翼尾翼与起落架等核心部件的主体结构，其设计合理性直接决定整机的飞行阻力、结构强度与维护便捷性。这款钣金结构的机身外壳，采用分段式钣金成型思路，将整个机身划分为机头雷达罩段、前机身乘员舱段、中机身翼身连接段、后机身尾椎对接段四个核心模块，各模块之间通过预留的连接法兰边实现铆接装配，既满足小批量生产阶段的成型工艺要求，也便于后续运维过程中局部损伤部件的快速更换。

从实际应用场景来看，这类小型公务机主要承担10座以下的短途商务通勤、飞行训练、低空测绘等任务，机身外壳需要在-40℃到60℃的环境温度区间内保持结构稳定性，同时要承受飞行过程中最大3.5g的机动过载，以及起降阶段的地面冲击载荷。设计过程中，机头段采用钝圆头流线修型，在保证内部雷达设备安装空间的前提下，将机头激波阻力控制在全机阻力的12%以内，避免尖锐机头带来的加工难度提升与鸟撞风险。乘员舱段的蒙皮预留了连续的舷窗安装位，舷窗开口周边做了局部钣金加强筋设计，通过向内翻边的结构形式补偿开口带来的强度损失，不需要额外增加补强板就能满足舱段的承压要求，有效控制机身整体重量。

中机身作为机翼与机身的对接区域，是整个机身外壳的载荷集中区，该段的钣金厚度比前后舱段增加0.3mm，同时在翼根对接位置设计了一体成型的钣金加强槽，将机翼传递的升力、阻力分散到整个机身框位上，避免局部应力集中导致的蒙皮撕裂。发动机吊挂位置的蒙皮采用了局部耐热处理，通过钣金压型形成的散热导流槽，将发动机工作时产生的辐射热顺着气流方向导出，避免高温传递到乘员舱区域。后机身段逐步收缩过渡到尾翼对接面，尾翼安装位置的蒙皮做了双层叠边设计，既可以保证水平尾翼、垂直尾翼的安装平面度，也能承受尾翼舵面偏转时产生的交变载荷，减少长期飞行过程中的金属疲劳风险。

从安装边界来看，整个机身外壳的总长控制在12.6m，机身最大直径1.5m，各段蒙皮的对接边预留了25mm宽的铆接余量，装配时可以通过调整余量补偿钣金成型过程中的尺寸公差，降低对单件成型精度的要求。机身底部预留了起落架舱的开口，开口边缘采用Z型钣金翻边结构，既作为起落架舱的安装导轨，也承担机身底部的局部抗弯载荷。蒙皮表面的整体流线曲率按照NACA低速翼型配套的机身修型曲线设计，整个机身表面没有明显的截面突变，在300km/h的巡航速度下，机身摩擦阻力占比控制在合理区间，能够有效降低整机的燃油消耗。

在钣金工艺实现层面，整个外壳的所有曲面都采用可展曲面设计，不需要复杂的落压成型设备，通过常规的钣金折弯、滚弯、拉型工艺就能完成单件加工，适合小型通航制造企业的生产条件。各段蒙皮的内部都预留了机身框的安装定位点，定位点的位置公差控制在0.2mm以内，装配时不需要额外制作复杂的装配型架，通过定位孔就能快速完成各段的拼接对齐，大幅缩短机身的装配周期。机身尾部的尾椎段采用可拆卸式钣金结构，便于后续安装尾椎内部的辅助动力设备、航行灯等部件，维护时只需要拆卸尾椎段的连接铆钉就能完成内部设备的检修，不需要拆解整个机身结构。

考虑到低空飞行过程中的防腐蚀需求，整个钣金外壳的内表面预留了防腐涂层的喷涂工艺空间，蒙皮与内部框梁的连接位置设计了1mm的间隙，避免装配间隙积液导致的电化学腐蚀，延长机身结构的使用寿命。舷窗位置的蒙皮翻边做了圆角处理，避免应力集中导致的裂纹萌生，同时圆角结构也便于安装密封胶条，保证乘员舱的气密性要求，在3000m飞行高度下能够维持舱内0.8个标准大气压的压力环境，提升乘员的乘坐舒适度。
