工业设备配套工字截面底座铝梁结构

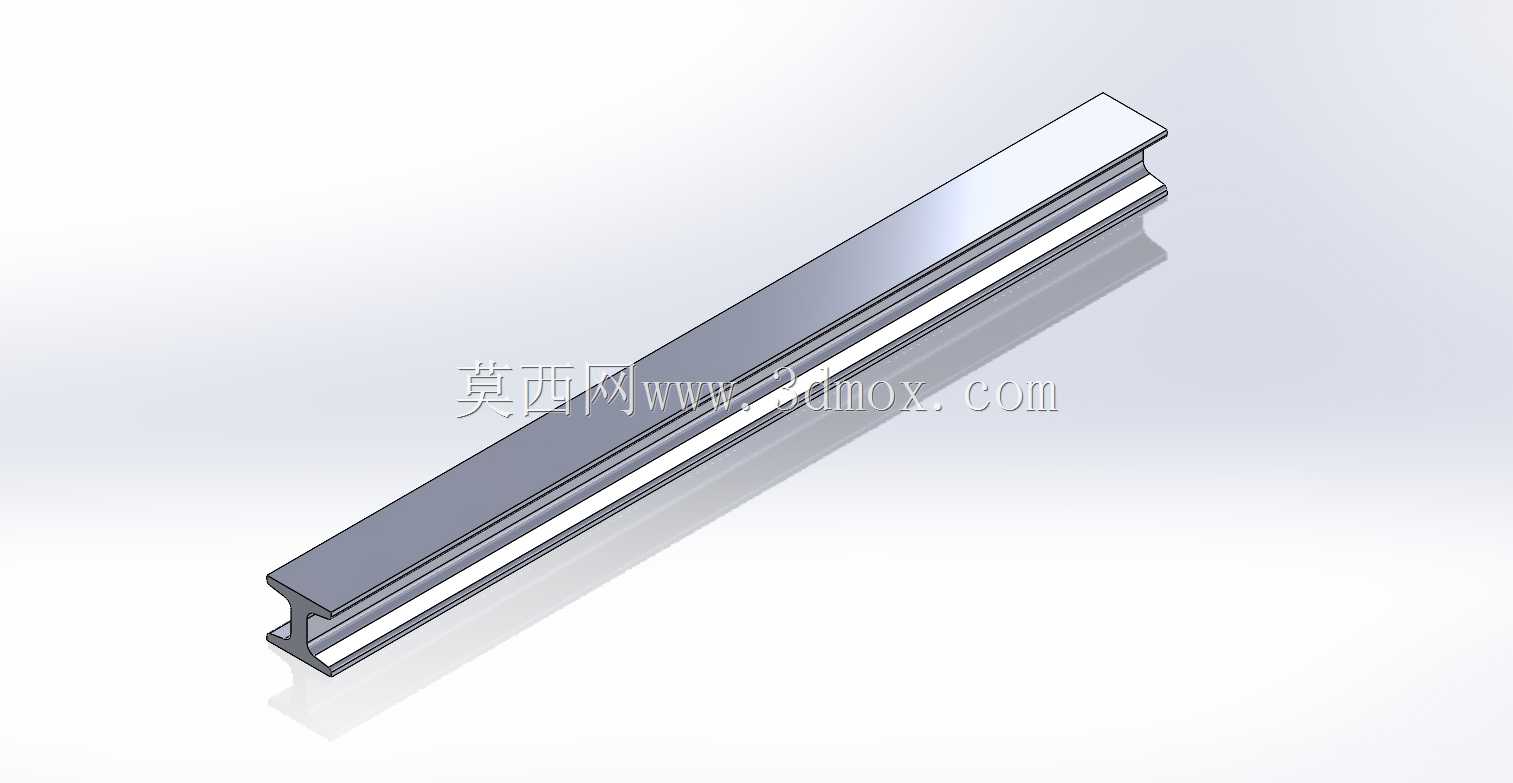

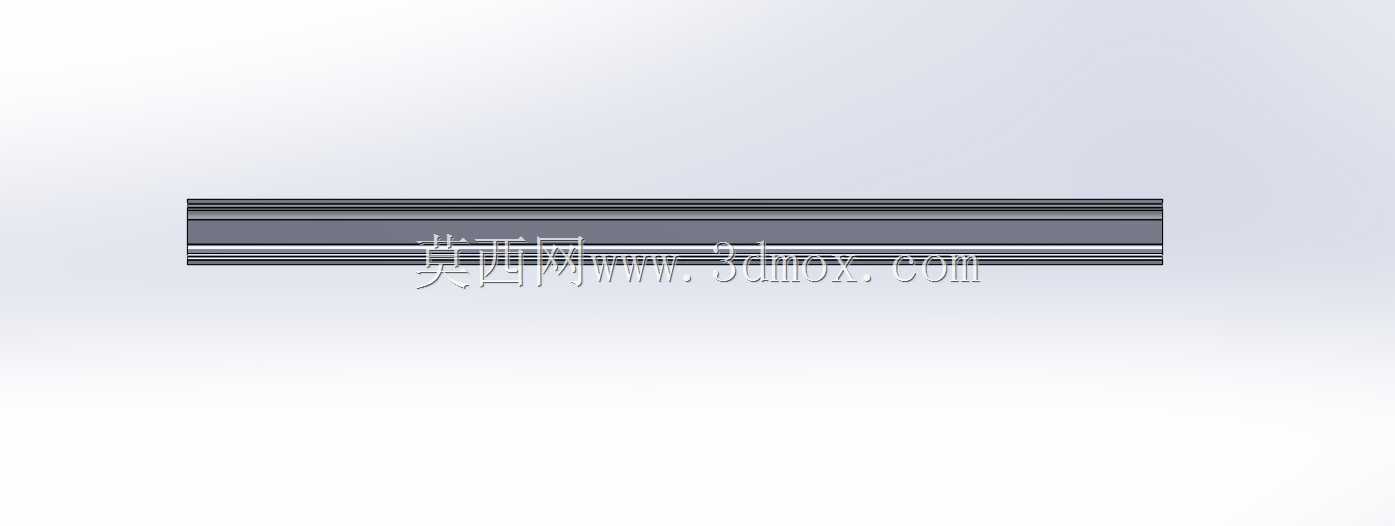

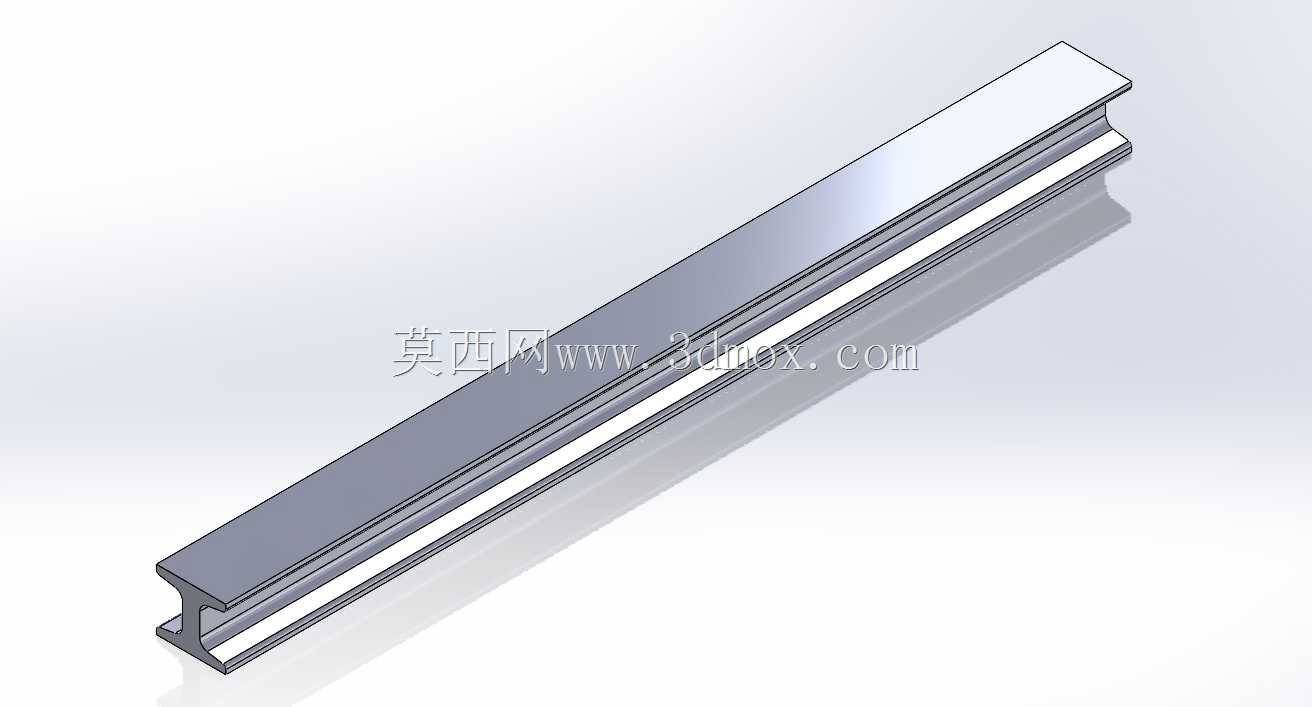

这款工字截面铝制底座梁，是自动化输送线、仪器仪表安装机架、阀块集成安装工位里常用的横向承载支撑构件，日常选型时经常会碰到这类替代焊接钢构件的铝制梁件，相比传统槽钢、工字钢焊接件，挤压成型的铝梁不需要后续焊后打磨、防锈处理，装配效率能提升不少。

从实际应用场景来看，这类铝梁常作为阀组安装底座的主承托梁，在小型流体控制设备里，阀块、管路接头、检测传感器都可以直接通过T型槽螺栓固定在梁体上，不需要额外在梁面钻孔攻丝，调整安装位置时只需要松开螺母就能滑动调整，对于多品种小批量的非标设备组装来说，能大幅减少现场机加工的工作量。在轻载输送线的侧边承托场景里，这类梁也可以作为皮带线的侧边支撑，搭配导轨滑块实现小型工装托盘的直线滑动承托，因为铝材质的自重仅为同体积钢材的三分之一左右，设备整体搬迁、工位调整时的人工搬运难度会低很多。

设计层面上，这款梁采用了对称的工字截面，上下翼缘等宽设计，挤压成型时的截面应力分布均匀，不会出现单侧壁厚差导致的成型弯曲变形。上下翼缘的平面度控制在每米0.2mm以内，保证安装阀块或者导轨时，不需要额外配磨安装面就能满足贴合度要求，避免因安装面不平导致的阀块密封面渗漏、导轨运行卡滞问题。梁体中间的腹板厚度经过受力校核，在每米承载50kg均布载荷的情况下，腹板的剪切应力远低于6061-T6铝材的许用切应力，长期承载不会出现腹板屈曲变形。翼缘内侧预留的槽道结构，是专门适配标准T型螺栓设计的，槽道开口宽度、槽底深度都和通用工业铝型材的紧固件完全匹配，不需要定制特殊规格的连接配件，现场装配时可以直接用现有标准件完成组装。

尺寸与安装边界方面，这款梁的截面高度、翼缘宽度都适配常规的阀块安装孔距，单根标准长度下料后，两端可以直接和方形铝立柱通过角码连接，不需要额外做焊接接头。梁的两端端面切割后不需要做特殊封边处理，因为挤压成型的截面本身没有毛刺外露，安装时不会划伤操作人员的手套或者线缆。如果需要在梁体中间位置引出传感器线缆，还可以直接在腹板位置开孔，因为腹板的受力余量充足，开直径20mm以内的穿线孔不会影响整体的承载能力，不需要额外做加强筋补强。

实际使用中需要注意，这类铝梁的适用场景是常温环境下的轻载支撑，不能用在有强腐蚀介质、长期高温超过120℃的工况里，否则铝材的强度会出现下降，连接位置也容易出现松动。如果是用于有振动的设备工位，可以在梁和安装座之间加一层橡胶减震垫，避免长期振动导致T型槽内的螺栓出现滑移，影响安装精度。相比钢制焊接梁，这款铝梁的表面自然氧化层就能满足常规车间环境的防锈要求，不需要额外做喷漆、镀锌处理，外观一致性更好，也不会出现漆层脱落掉屑污染洁净车间环境的问题，在电子组装、食品包装类的洁净生产设备里应用优势会更明显。
