模块化金属管组装式壁橱置物架结构设计

这款管架式储物结构主要面向小户型家居壁橱内部空间改造、出租屋临时储物扩容、小型工作室工具收纳等场景，解决传统成品置物架尺寸固定无法适配非标壁橱内腔、拆装不便无法重复利用的痛点。从结构设计逻辑来看，整体采用圆管作为主受力构件，所有连接节点均采用标准直通、三通、四通接头拼接，全程不需要焊接工序，普通用户仅需简单工具即可完成组装，拆解后所有杆件可平铺收纳，运输与二次搬运的空间占用率极低。

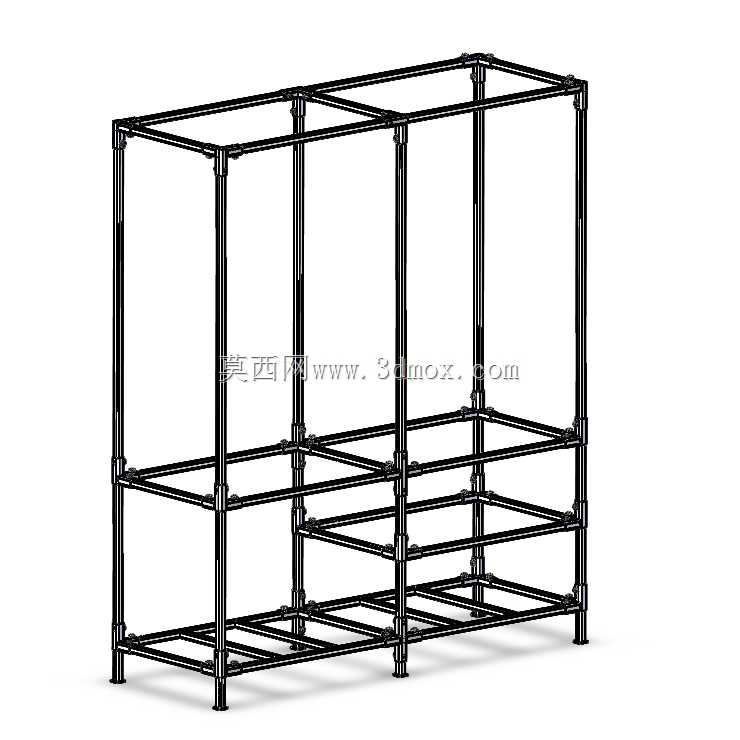

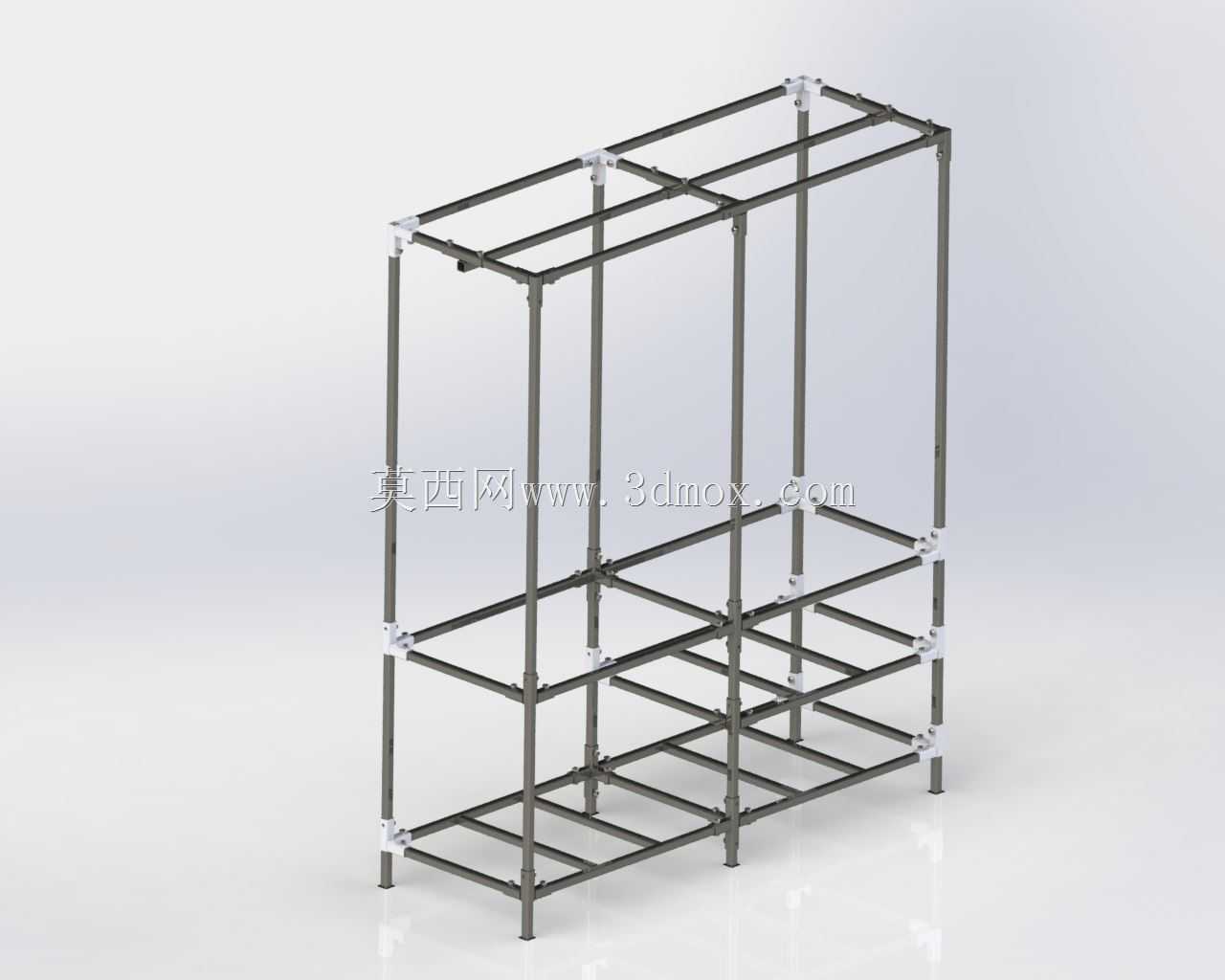

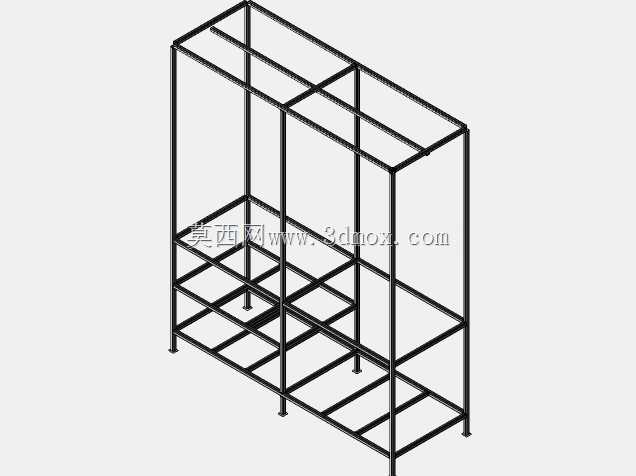

整体框架采用分层错落的布局设计，左侧区域设置三层等高水平置物层，可放置折叠衣物、收纳箱等规整大件物品，右侧区域做了错层抬高处理，中层预留更高的竖向空间，可放置长靴、立式收纳盒等高度尺寸较大的物品，底部通长设置一层低高度置物层，可放置鞋履、重物等需要低重心放置的物品，避免整体架体头重脚轻出现倾覆风险。主立柱采用通长整根圆管设计，从底部支撑脚一直延伸到顶部框架，中间没有断开接头，最大化保证竖向承重的结构刚性，每层置物层的横向杆件均与立柱通过接头锁紧，横向杆件之间设置多根平行的支撑圆管，相邻支撑管的间距控制在15cm以内，放置常规尺寸的收纳盒、衣物时不会出现局部塌陷的问题。

从安装边界来看，整体架体的宽度适配常规家用壁橱的内腔宽度，深度控制在50cm以内，不会突出壁橱门洞影响柜门关闭，总高度可根据实际壁橱的内腔高度通过裁切主立柱管材进行调整，所有接头均为通用标准件，管材裁切后不需要做特殊的端头处理，直接插入接头即可完成锁紧固定。底部四个角位设置可调式支撑脚，可适配地面不平整的安装场景，通过旋转支撑脚即可调整架体的水平度，避免层板倾斜导致物品滑落。顶部框架与壁橱内壁之间可通过简单的L型角码做辅助固定，进一步提升架体的抗倾覆性能，即使放置较重的物品也不会出现侧翻问题。

在实际使用场景中，这款架体除了用于壁橱内部储物外，也可单独作为开放式衣柜架使用，顶部可搭配挂衣杆悬挂长款衣物，中层放置折叠衣物，底部放置鞋履或行李箱，适配租房群体频繁搬家的使用需求，拆解后可打包放入普通轿车后备箱，不需要专门的货运车辆搬运。结构设计上没有多余的装饰构件，所有杆件均参与受力，材料利用率极高，整体自重较轻但承重性能优异，单层置物层的均布承重可达到20kg以上，完全满足日常家居储物的承重需求。所有管材的端头均做了钝化处理，没有尖锐毛刺，组装和使用过程中不会划伤手部，接头处采用内嵌式锁紧结构，管材端头不会外露，避免剐蹭放置的物品。

从建模逻辑来看，整体结构采用参数化设计思路，所有管材的直径、壁厚、长度均设置为可调整参数，接头的尺寸与管材参数做关联约束，调整管材规格时接头尺寸会自动匹配，不需要重新绘制接头零件。整体装配体采用自下而上的建模方式，先完成标准接头、通用管材的零件建模，再按照布局框架依次装配，相邻零件之间添加同轴、重合的配合约束，整体装配完成后可通过干涉检查确认所有节点没有装配冲突，保证实际生产组装时的零件适配性。建模过程中对管材的拼接位置做了公差预留，管材插入接头的深度控制在2cm，既保证连接的牢固性，又不会因为插入过深导致组装困难。
