带键槽四槽工业传动皮带轮结构

在工业传动系统的布局中，这类带键槽的四槽皮带轮是动力传递环节里应用极广的基础部件，区别于单槽、双槽的轻载轮体，四槽结构能够适配多根三角带并行传动的场景，在输送线驱动端、中小型机床主轴传动、农用机械动力输出、风机水泵的动力接驳位置都能见到这类结构的身影。从实际使用场景来看，多槽设计的核心价值在于分散单根皮带的负载，当设备需要传递中等偏大扭矩时，单根三角带的承载能力有限，多根皮带并行排布可以在不增大轮体外径的前提下提升整体传动功率，同时即便单根皮带出现磨损松弛，剩余皮带仍能短时间维持设备运转，降低突发停机带来的生产损失。

从结构设计逻辑来看，轮体中心的花键式键槽结构是整个部件的安装核心，这类键槽区别于普通平键槽，能够承受更大的交变扭矩，适配带花键轴头的动力输出端，安装时无需额外加工平键位，轴与孔的配合面更大，传动过程中应力分布更均匀，不会出现平键连接常见的键槽侧壁压溃、滚键等失效问题。轮缘位置的四个V型槽严格匹配标准三角带的截面角度，槽底留有合理的间隙，槽壁的加工粗糙度需要控制在合理范围，既不能过于光滑导致皮带打滑，也不能过于粗糙加速皮带的磨损，槽与槽之间的挡边高度经过计算，能够避免皮带运转过程中出现跳槽、串带的问题，即使设备启停瞬间存在转速波动，皮带也能稳定卡在对应槽位内。

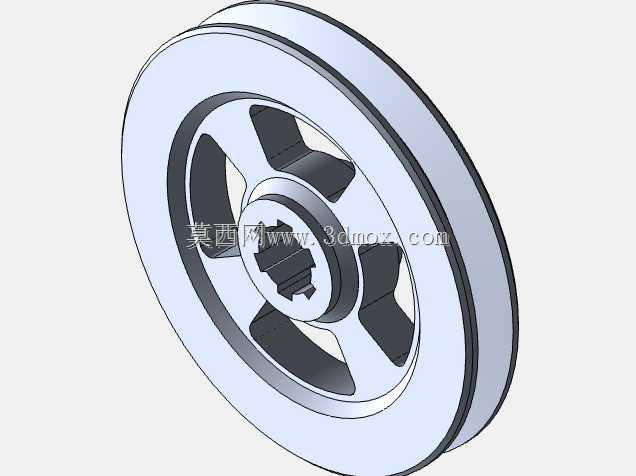

轮辐部分采用了五辐式的镂空减重设计，这一设计并非单纯为了节省材料，对于转速较高的传动场景，轮体的自重会直接影响轴端的径向负载，镂空结构在保证轮体整体刚性的前提下，大幅降低了旋转部分的惯量，设备启停时的冲击更小，同时辐条的截面采用了圆弧过渡，没有尖锐的应力集中角，长期承受交变载荷时不会出现辐条根部开裂的问题。轮体的中心轮毂部分做了加厚处理，轮毂的轴向长度大于轮缘的宽度，这一设计是为了保证与轴的配合长度足够，避免悬臂安装时出现轮体偏摆，轮毂两端的倒角处理方便安装时的轴孔对位，也能减少装配过程中对轴表面的划伤。

从安装边界来看，这类四槽皮带轮的外径尺寸适配常规的B型三角带传动比需求，安装时需要保证轮体的端面跳动在允许范围内，键槽与轴上花键的对位要准确，锁紧螺母的扭矩要符合对应轴径的要求，避免运转过程中轮体轴向窜动。轮槽的中心平面需要与对应从动轮的槽中心平面完全重合，偏角不能超过允许值，否则会加速皮带的单边磨损，大幅缩短皮带的使用寿命。在日常运维中，这类结构的皮带轮不需要额外的复杂维护，只需要定期检查槽壁的磨损情况，当槽壁出现明显的凹陷、表面硬化打滑时，就需要及时更换轮体，避免皮带异常磨损断裂。

不同于定制化的非标传动轮，这类标准化的四槽键槽皮带轮可以适配多数常规工业传动场景，建模过程中需要严格对应标准件的尺寸参数，尤其是槽型的角度、深度，键槽的齿形参数，轮毂的配合公差，这些参数直接决定了模型导出工程图后能否直接用于生产加工，也决定了装配时能否与现有标准轴件、标准皮带完美适配。在三维建模过程中，轮缘的槽型采用旋转切除的方式生成，能够保证所有槽的角度、深度完全一致，辐条部分采用圆周阵列的方式生成，保证每个辐条的受力均匀性，中心的花键孔需要严格对应花键标准的齿形参数，避免出现装配干涉。整个轮体的所有过渡位置都做了圆角处理，既符合铸造或机加工的工艺要求，也能有效降低应力集中，提升部件的整体使用寿命。
