带诱捕结构的家用捕蚊器外观结构设计

这款捕蚊装置的结构设计，核心围绕蚊虫趋味诱捕的行为逻辑展开，区别于传统电网式、粘捕式灭蚊产品的外露结构，整体采用全封闭壳体设计，避免用户误触内部结构，同时适配家居场景的摆放需求，不会产生突兀的视觉观感。从实际使用场景来看，这类装置可放置在卧室床头、客厅边角、餐厅储物区等蚊虫易聚集的位置，不需要额外的安装固定结构，依靠自身底部的平整接触面即可稳定放置，适配多数平整台面的摆放需求，不会占用过多桌面空间。

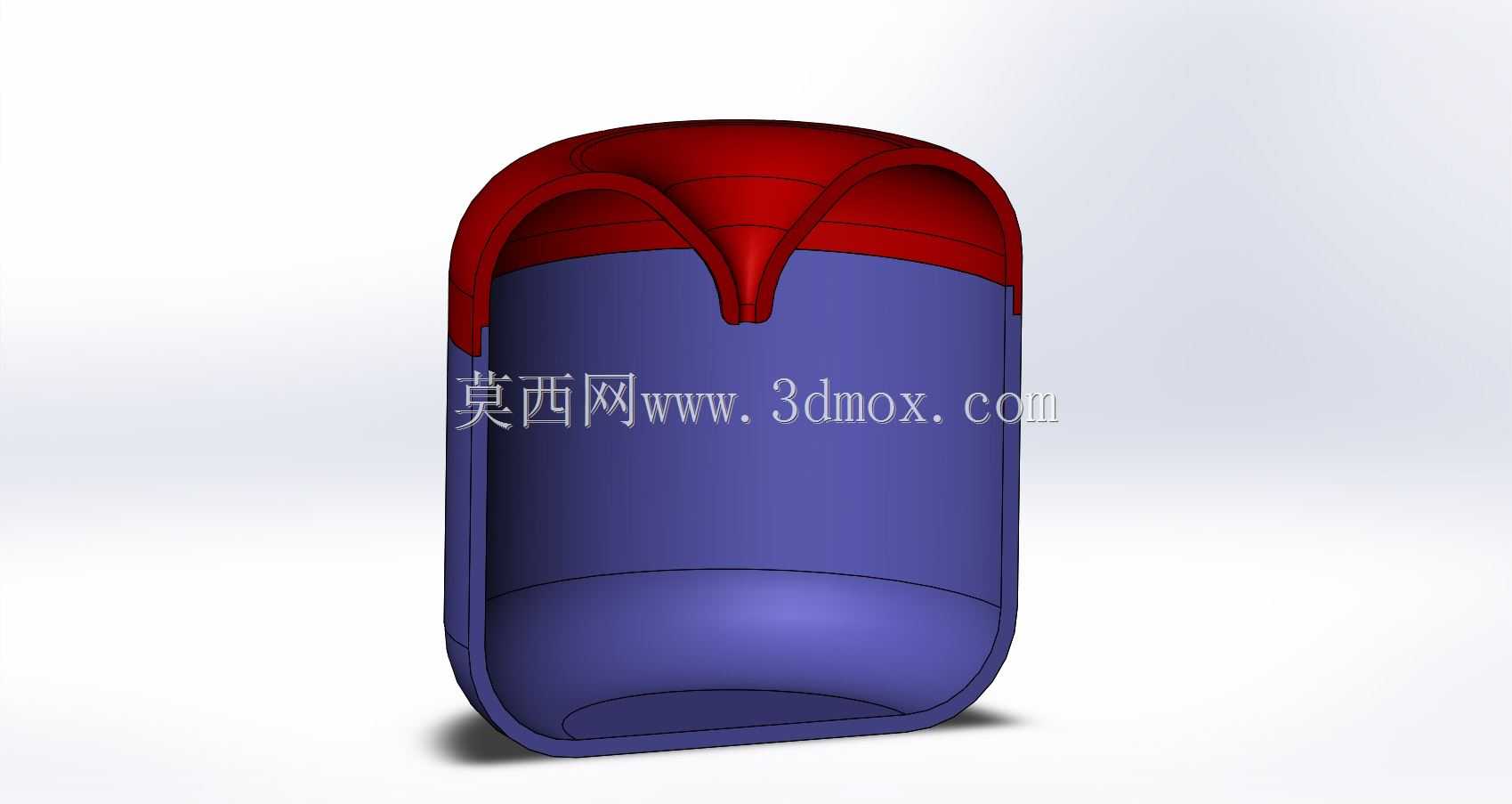

在功能结构设计上，装置上部的红色弧形内凹结构是核心的诱捕入口，采用向内收拢的曲面导向设计，蚊虫被内部诱食剂散发的气味吸引后，会顺着曲面的引导进入下部的蓝色储蚊腔室，入口处的内收弧度经过反复调整，既保证蚊虫进入时没有明显的结构阻碍，又能在蚊虫进入后形成单向的通道屏障，避免蚊虫顺着入口原路飞出，不需要额外设置单向风门结构，减少了零件数量与装配工序，降低整体生产的成本。下部的储蚊腔采用圆角过渡的桶型结构，内壁做光滑处理，蚊虫进入后难以找到着力点停留飞出，腔室的深度经过测算，预留了足够的蚊虫存储空间，日常清理时只需要将上下两部分壳体旋开即可倾倒内部的蚊虫残骸，不需要额外的清理工具，操作门槛极低。

从壳体设计的工艺角度考虑，整体采用上下分模的注塑结构，红色上盖与蓝色下腔的壁厚控制在均匀的2mm区间，避免注塑过程中出现缩痕、缺胶等成型缺陷，分模线设置在上下壳体的拼接位置，合模后不会产生明显的外露拼缝，保证外观的整体性。上盖的弧形入口处做了圆角过渡处理，没有尖锐的棱角，既避免生产过程中出现应力集中导致的结构开裂，也能防止日常使用时剐蹭到用户。壳体的外表面采用哑光磨砂质感处理，不容易残留指纹与灰尘，日常打理只需要用湿抹布擦拭即可，不需要特殊的养护操作。

在安装边界与尺寸适配方面，整体装置的长宽尺寸控制在常规水杯的占用空间范围内，高度不超过150mm，既可以放置在桌面使用，也可以放在高度较低的置物架层板上，不会因为高度过高出现倾倒的问题。底部接触面做了微凸的防滑结构设计，放置在光滑的玻璃、木质桌面时，不会因为轻微的碰撞就出现滑移掉落的情况。上下壳体的拼接采用卡扣式连接结构，不需要额外的螺丝紧固件，装配时只需要对准卡位按压即可完成组装，生产环节的装配效率更高，后期用户拆卸清理也更加方便。

不同于需要外接电源的电击式灭蚊灯，这款结构的捕蚊装置不需要供电结构，依靠内部放置的诱食剂即可完成诱捕工作，没有电路结构带来的安全隐患，也不会产生工作噪音，适合在睡眠场景下使用，不会干扰用户休息。整体结构没有易损的活动部件，长期使用不需要更换零部件，只需要定期补充诱食剂、清理储蚊腔即可，使用寿命更长，也降低了用户的后期使用成本。在结构验证阶段，针对入口的收拢角度做了多轮的模拟测试，调整曲面的倾斜弧度，在保证蚊虫进入顺畅度的同时，最大化降低蚊虫逃逸的概率，同时兼顾壳体脱模的工艺可行性，避免出现倒扣结构导致模具结构过于复杂，额外增加模具开发的成本。壳体的转角位置全部采用R3以上的圆角过渡，既符合家居产品的安全设计规范，也能在注塑成型时保证塑胶熔体的流动顺畅，减少填充不足、熔接痕等成型问题的出现。
