传送带用光电反射器安装固定支架

在连续化物料输送的生产场景中，光电检测元件的安装可靠性直接决定了线体的计数、到位检测、堵料预警等功能的稳定性，这款安装支架正是针对传送带侧边的光电传感器安装需求开发的专用固定结构。从实际使用场景来看，这类支架多部署在皮带输送机、滚筒线的型材侧边，不需要对原有线体做打孔焊接改造，就能快速完成光电反射器的位置固定，适配轻工包装、食品输送、电子件组装线等多种常规输送场景的检测点位加装需求。

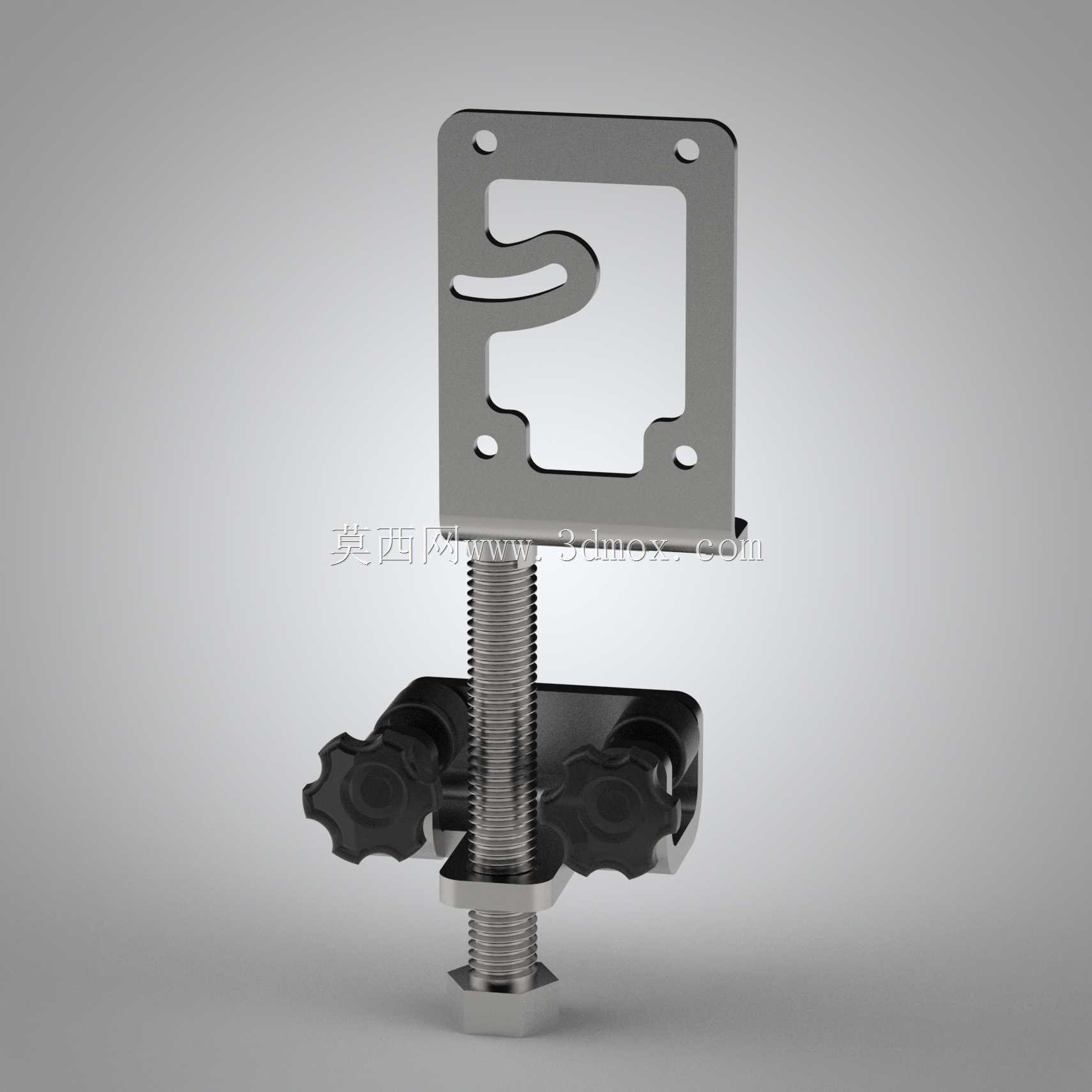

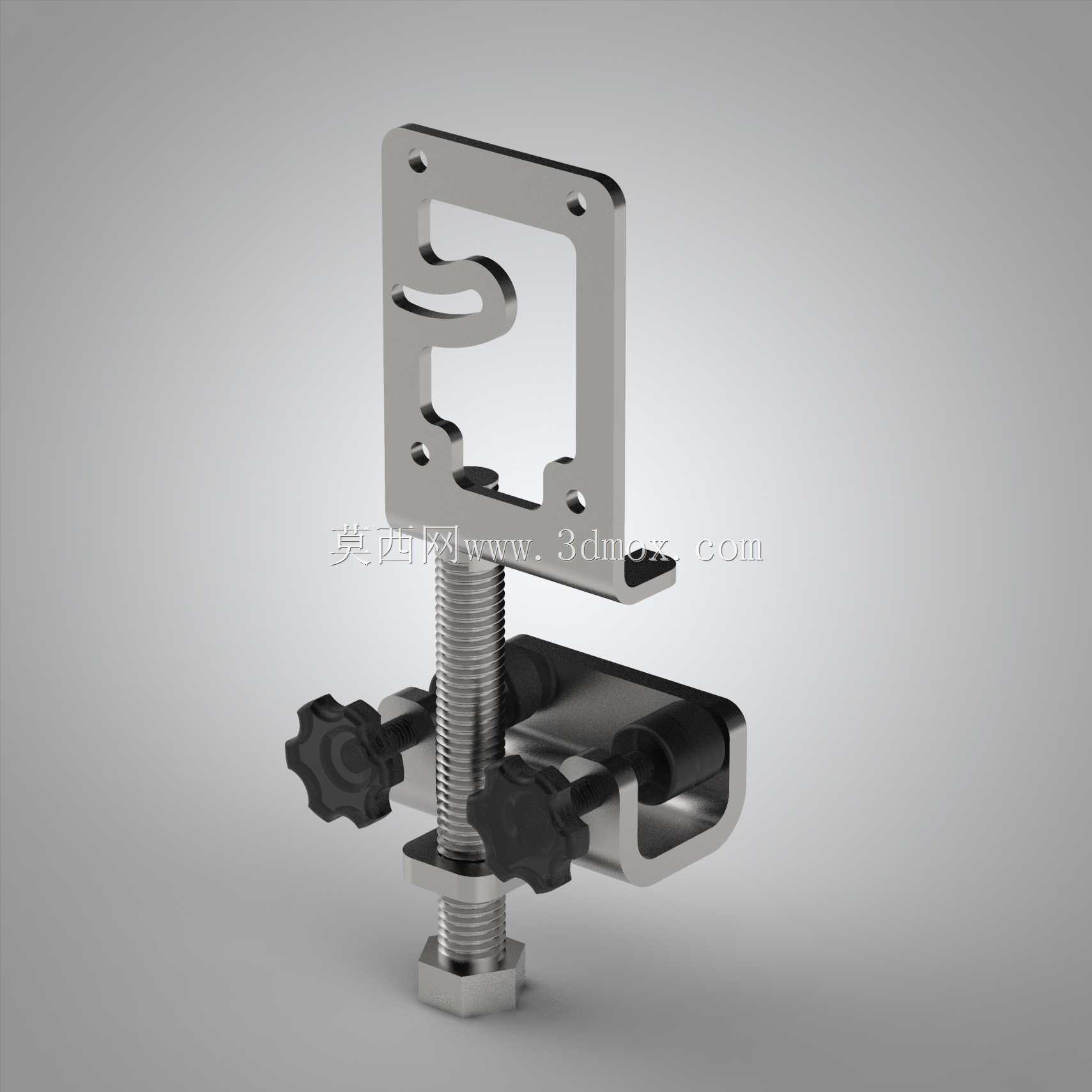

结构设计上，这款支架采用分体式组合结构，上部为传感器安装立板，板件上预留了多组安装孔位，既可以适配常规槽型光电、漫反射光电的固定孔距，也预留了微调余量，允许传感器在水平方向做小范围的位置偏移，补偿安装时的对位误差。立板上的异形避让槽是针对传感器接线端做的结构优化，避免安装时线材被板件挤压弯折，同时也能减少支架整体的材料用量，在保证结构强度的前提下降低自重。下部的夹持固定结构采用双旋钮锁紧搭配丝杆调节的方案，夹持部分的U型卡口可以卡在输送机的标准铝型材侧边、方管机架上，通过两个星形旋钮的旋紧实现夹持力的均匀施加，不需要额外使用扳手等工具，现场调试人员徒手就能完成锁紧操作，适合产线调试阶段频繁调整点位的使用需求。

安装边界与尺寸适配方面，上部安装立板的有效安装区域覆盖了市面上绝大多数小型光电传感器的安装尺寸，孔位间距兼容20mm、30mm两种常用的传感器安装孔距，立板厚度足够支撑传感器在长期振动环境下不发生偏移，不会因为线体运行的持续振动导致传感器角度偏转、检测失效。下部的丝杆调节结构可以实现上部安装板在垂直方向的高度调整，调整行程覆盖常规传送带检测所需的高度差范围，不管是检测输送带上的薄型纸片、包装盒，还是高度较高的周转箱，都可以通过旋转下部的调节螺母改变立板的整体高度，找到最合适的检测高度，调整到位后通过上下锁紧螺母锁死，避免运行中出现高度滑移。夹持部分的卡口宽度适配20-40mm厚度的机架型材，橡胶防滑垫内嵌在夹持面内侧，既可以增加夹持摩擦力，也能避免锁紧时刮花铝型材的表面氧化层，对于已经投产的线体改造场景来说，不会破坏原有设备的外观防护层。

从功能特性来看，这款支架没有采用一体化焊接结构，所有部件都可以拆解更换，长期使用后如果旋钮、丝杆出现磨损，只需要更换对应标准件即可，不需要整体替换支架，降低了后期维护成本。整体结构没有复杂的异形曲面，加工工艺性好，立板部分采用钣金冲压折弯即可成型，夹持部件采用标准型材切割加工，丝杆、旋钮、螺母都可以直接采购标准五金件，生产组装的效率很高，适合批量加工配套。在实际安装使用时，操作人员只需要先将下部夹持结构卡在机架的对应位置，初步锁紧旋钮后调整上部立板的高度与角度，待传感器对位完成、检测信号稳定后，再依次锁紧所有调节件，整个安装过程不需要复杂的测量划线，单人十分钟内即可完成单个点位的安装调试，相比传统需要打孔固定的支架，能大幅缩短产线改造的停机时间。另外，支架的所有棱角都做了倒角处理，没有尖锐的毛刺飞边，现场安装调试时不会划伤操作人员，符合工业设备的安全设计要求，金属部件的表面处理采用喷塑工艺，在常规车间环境下具备不错的防锈抗腐蚀能力，即使在有少量潮气、粉尘的输送场景下，也能长期保持结构强度不出现锈蚀失效。
