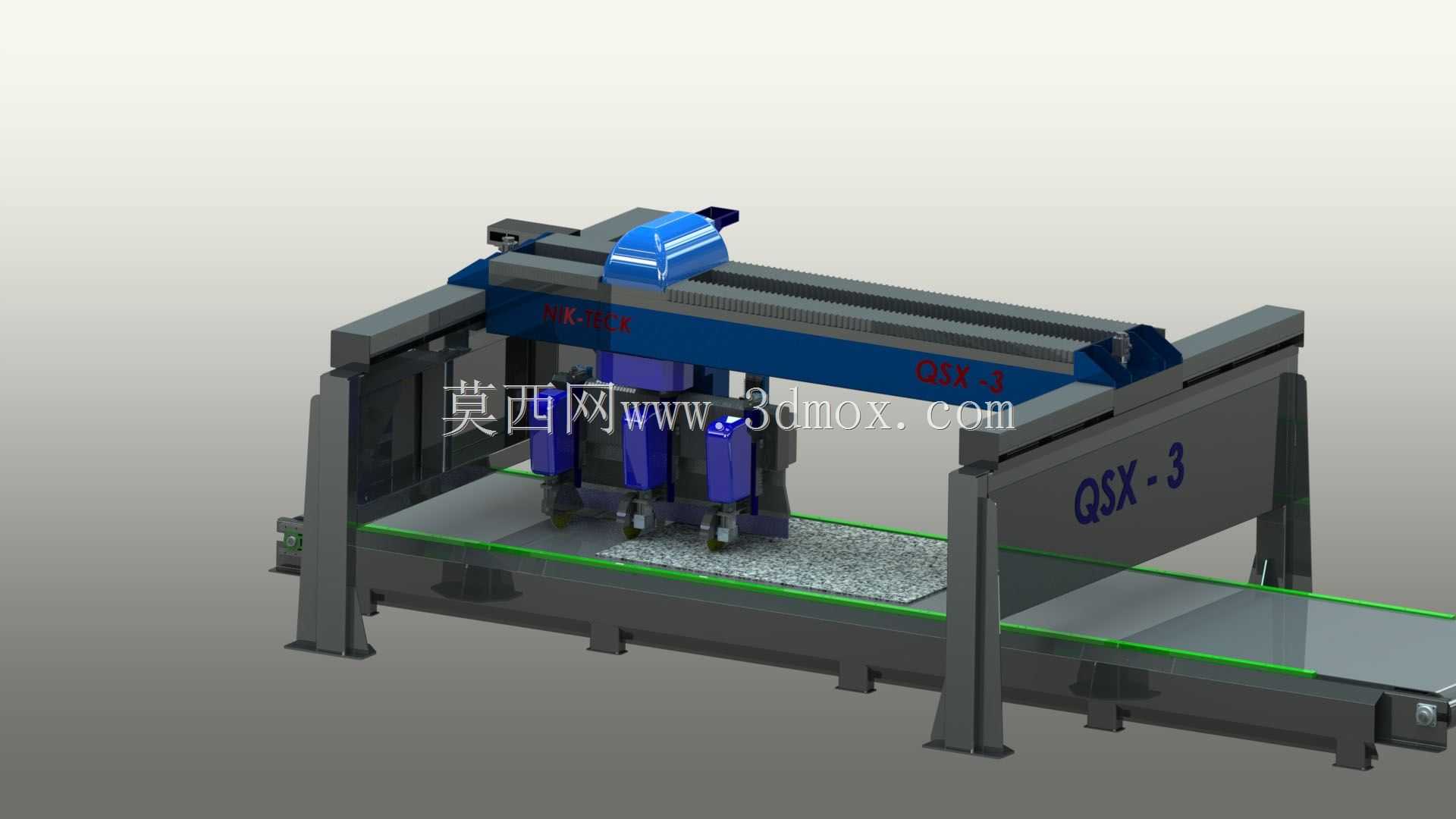

带弧形护罩的工业传动输送辊组结构

　　该结构主要应用于轻工、电子、包装行业的短距离物料输送工位，可作为生产线衔接段的物料承载输送单元，适配平面类、小型盒装类工件的平稳传输需求，安装边界可根据产线工位间距灵活调整，单组单元的有效输送宽度可覆盖300mm至800mm的常规工位需求，安装时需保证辊面水平度误差不超过0.2mm/m，避免工件传输过程中出现偏移、卡滞问题。从功能特性来看，辊组采用分段式承载设计，相邻辊筒的间距设置为50mm，可支撑最小尺寸不小于60mm的工件传输，避免小尺寸工件从辊缝掉落；顶部设置的蓝黄配色弧形护罩，一方面可对辊组端部的传动连接部位形成物理防护，避免生产过程中杂物卷入传动结构造成设备故障，另一方面弧形曲面设计可减少工件剐蹭，同时对操作人员形成安全隔离，避免肢体意外接触转动部件造成安全隐患。

　　设计过程中优先考虑了结构的易维护性，辊筒两端采用快拆式轴承座连接，无需整体拆解辊架即可单独更换磨损的辊筒，降低产线停机维护的时间成本；护罩采用薄钢板折弯成型，通过侧边的快装卡扣与辊架连接，日常清理传动部位积尘、检查传动件状态时无需借助专用工具即可快速拆卸护罩。外形尺寸方面，单组标准单元的总长度可根据工位需求定制，常规款长度为1000mm，总高度从安装基面到辊面的高度为750mm，适配多数站立式操作产线的作业高度，护罩的弧形最高点距离辊面的高度为120mm，不会对工件的正常传输造成空间干涉，同时可覆盖端部传动链轮或皮带轮的全部转动区域。

　　在实际产线应用中，该辊组可搭配减速电机实现动力驱动，也可作为无动力自由辊道使用，适配不同节拍的生产需求；辊面可根据输送工件的特性选择包胶、镀锌或不锈钢材质，针对有防滑需求的工位可选用表面带菱形纹路的包胶辊筒，针对洁净车间使用场景可选用304不锈钢辊面，满足不同生产环境的使用要求。安装时需注意辊架底部的调平脚座调节范围为±30mm，可适配地面存在小幅不平整的安装场景，无需额外制作安装基础，直接放置于车间地面调平后即可对接前后产线，降低现场安装的施工难度。

　　结构设计时对辊筒的承载能力做了校核，单根辊筒的额定承载为15kg，整组辊道的均布承载能力为100kg/m，可满足多数轻工产品、包装件的输送承载需求，针对重载场景可通过加大辊筒轴径、缩小辊筒间距的方式调整参数，拓展结构的适用范围。护罩的配色采用工业安全常用的警示色搭配，蓝色主体搭配黄色边缘标识，可清晰提示设备的转动危险区域，符合生产车间的安全可视化管理要求，同时护罩表面做了喷塑处理，具备较好的耐锈蚀、耐刮擦性能，可适应车间内多粉尘、少量油污的使用环境，长期使用不易出现漆面脱落、锈蚀问题。
