自动分选NG输送带分料结构 3D模型

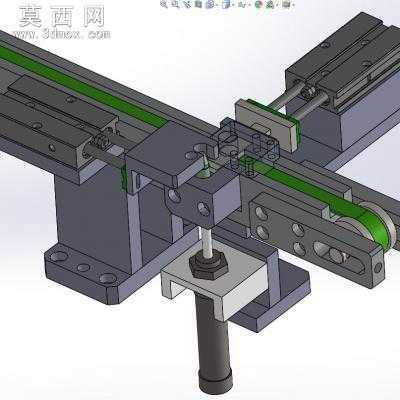

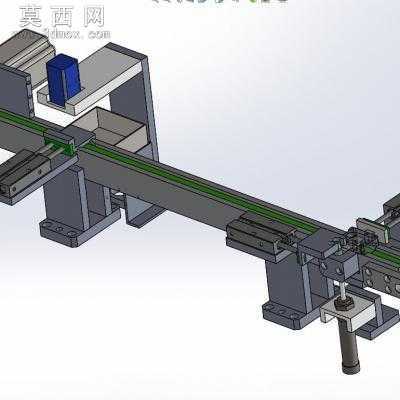

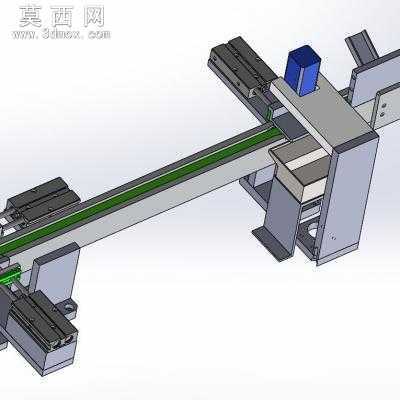

这是一套产品分选和输送带结构，solidworks2011设计 ，一般来这种结构是针对振动盘供料后增加出来的一种结构，主要是方便有些产需要分选和检测从而增加的这一套结构，输送带上的产品一般都是从振动盘或其它供料器上出来，后中间加了2道检测和排选的工位，当产品不是正面朝上或者说产品有不良时，气缸会自动推出，从而减少不良品流到下一工位，输送到后端就是分料和顶出结构，把产品顶出到需要组装的状态，方便机械手夹取，这就是一套输送分选结构的图。
