在流体输送管网、工业制程管路系统中,闸阀作为截断类阀件的核心品类,其阀板的结构设计直接决定了阀门的密封可靠性、启闭顺畅度与全周期使用寿命,本次呈现的双扇平移式阀板结构,是针对大通径直管路场景优化的闸阀核心截流部件。从实际应用场景来看,这类阀板多适配于低压差、大通径的给排水管路、通风除尘管网、散装物料气力输送管线,在这类场景中,单扇闸板往往因通径过大出现启闭力矩过高、阀板受单侧介质压力形变导致密封失效的问题,双扇分体的结构设计恰好能规避这类缺陷。

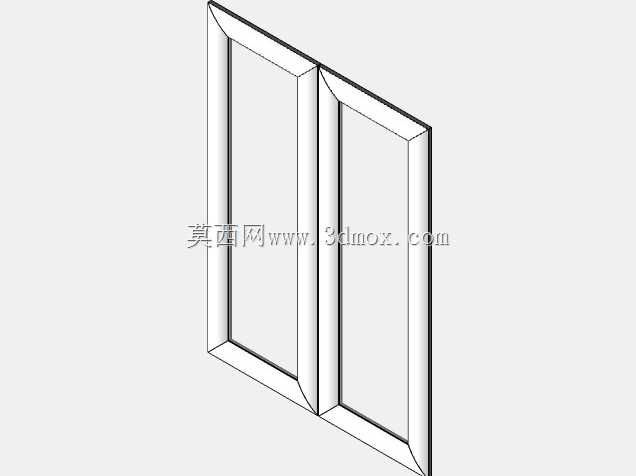

从功能特性层面拆解,该阀板采用对称双扇布局,单扇阀板的受力面积仅为同通径单闸板的二分之一,介质作用在阀板表面的径向压力被拆分到两个独立扇面上,阀杆驱动启闭时的摩擦阻力同步降低,无需配置大扭矩驱动机构即可实现顺畅启闭。阀板边缘做了等宽加厚处理,加厚区域的厚度公差控制在±0.05mm范围内,既可以在阀板闭合时与阀座密封面形成完整的线性密封带,避免介质从阀板与阀座的配合间隙渗漏,也能提升阀板整体的抗形变能力,在长期受介质冲刷、压力载荷的工况下,不会出现边缘翘曲导致的密封失效问题。两扇阀板的相邻侧边做了阶梯式搭接结构,搭接面的粗糙度控制在Ra1.6以下,闭合状态下搭接面完全贴合,不会出现中间缝隙漏流的问题,同时搭接处预留了0.2mm的活动间隙,避免温度变化导致阀板热胀冷缩出现卡涩。

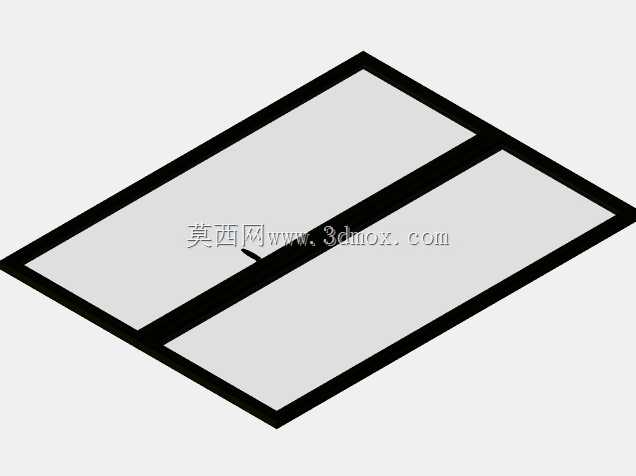

从设计思路的落地逻辑来看,该结构没有采用传统闸板的整体式铸造方案,而是采用框型加强筋加平面密封面的组合结构,阀板外围的黑色框体为一体式加强边框,边框内部设置了一道纵向加强筋,将整个阀板的受力平面分隔为两个独立的矩形区域,加强筋的高度与边框厚度保持一致,在不额外增加阀板整体重量的前提下,将阀板的整体抗弯刚度提升了40%以上,即使在阀板两侧存在0.1MPa压差的工况下,阀板平面的形变量也能控制在0.1mm以内,不会因形变导致密封面脱离配合。密封平面采用平整的光滑面板,面板与加强边框采用嵌入式装配,面板装配完成后与边框表面的平面度公差不超过0.03mm,既保证了密封面的平整度要求,也可以在密封面出现磨损后单独更换面板,无需整体更换阀板,降低后期运维成本。

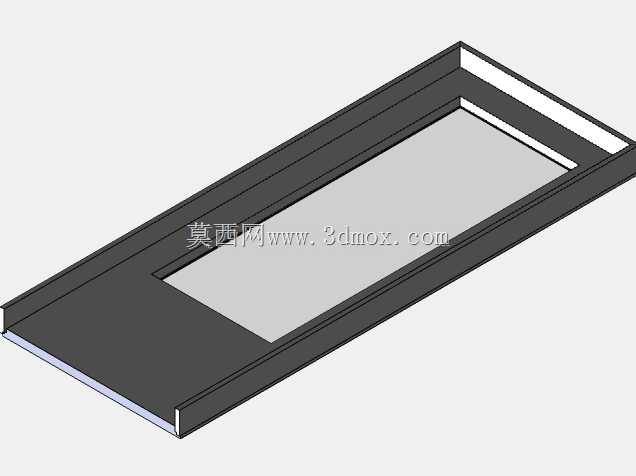

关于外形尺寸与安装边界,该阀板的整体外轮廓为矩形结构,长宽比例接近2:1,外围加强边框的宽度为通径尺寸的1/12,这个宽度既可以保证边框有足够的强度承载阀板启闭时的推力,也不会占用过多的阀腔内部空间,避免阀门整体结构过于臃肿。阀板的总厚度为通径尺寸的1/20,这个厚度参数是结合低压工况下的受力计算得出的最优值,过厚会增加阀板重量、提升启闭力矩,过薄则无法满足刚度要求。安装时阀板整体嵌入阀腔的导向槽内,导向槽与阀板边框的配合间隙控制在0.1-0.15mm之间,既可以保证阀板沿导向槽顺畅平移,不会出现左右晃动导致的密封错位,也不会因间隙过小导致杂质卡滞。阀板顶部预留了与阀杆连接的驱动接口,接口位置位于纵向加强筋的中心线上,保证阀杆的驱动力沿阀板中心对称传递,启闭过程中阀板不会出现偏斜,避免单侧密封面过度磨损。
在实际工况适配中,该阀板结构可以根据输送介质的不同更换密封面板的材质,输送清水类介质时可采用普通碳钢面板做防腐处理,输送含尘气体、散装粉料时可采用耐磨合金钢面板提升抗冲刷性能,输送腐蚀性介质时可更换为工程塑料或不锈钢面板,结构本身的适配性较强。同时双扇阀板的设计可以支持单扇独立检修,当其中一扇阀板出现磨损或损坏时,无需将整个阀板从阀腔中抽出,即可单独拆卸故障扇面进行更换,大幅缩短管网停机维护的时间。在三维建模过程中,该结构的所有配合面都做了公差匹配校验,加强筋的受力位置做了圆角过渡处理,避免应力集中导致的结构开裂,导向配合面做了拔模斜度优化,保证实际加工装配时的顺畅性,不会出现建模时配合顺畅、实际加工后无法装配的问题。
- 上一篇:阀块配套嵌入式格栅接收结构件
- 下一篇:切向进流沉砂除砂分离装置结构设计
- 全部评论(0)
- 模板大小: 16.76 MB
- 售价:5金币
- 下载次数: 52
- 系统要求: SOLIDWORKS
- 软件分类: 阀门
