共轴双旋翼玩具直升机结构设计方案

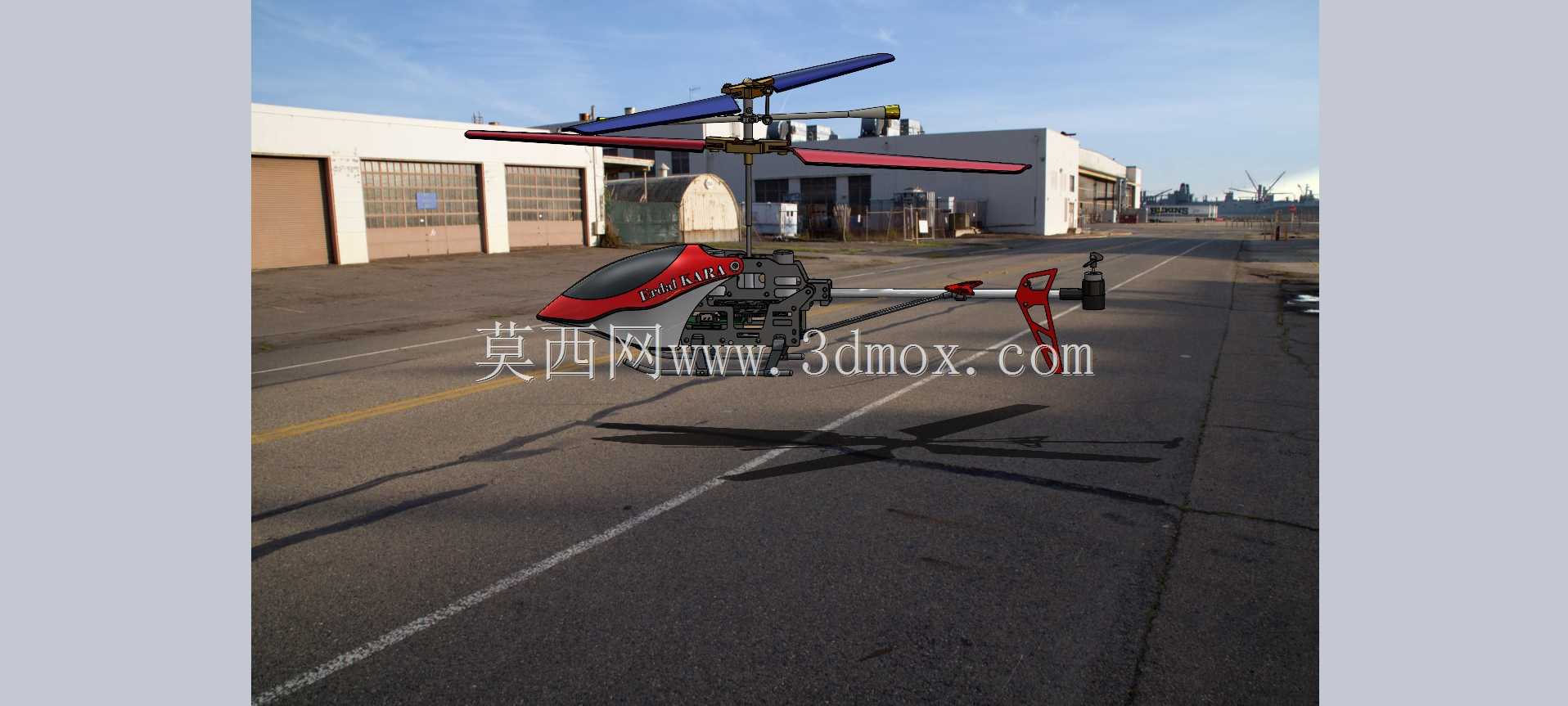

这款共轴双旋翼构型的小型直升机，最初的设计定位面向消费级航模玩具场景，同时也可作为微型无人飞行器的原理验证载体，在青少年科创教育、航模爱好者DIY改装、小型低空航拍载荷测试等场景中都能适配。不同于常规单旋翼带尾桨的直升机结构，这套设计采用上下两层共轴反转的旋翼布局，从根源上抵消了旋翼旋转产生的反扭矩，不需要额外设置尾桨传动结构来平衡机身偏转，既简化了整体传动链路的复杂度，也缩小了整机的侧向尺寸边界，在室内狭小空间飞行时能大幅降低碰撞尾桨的风险。

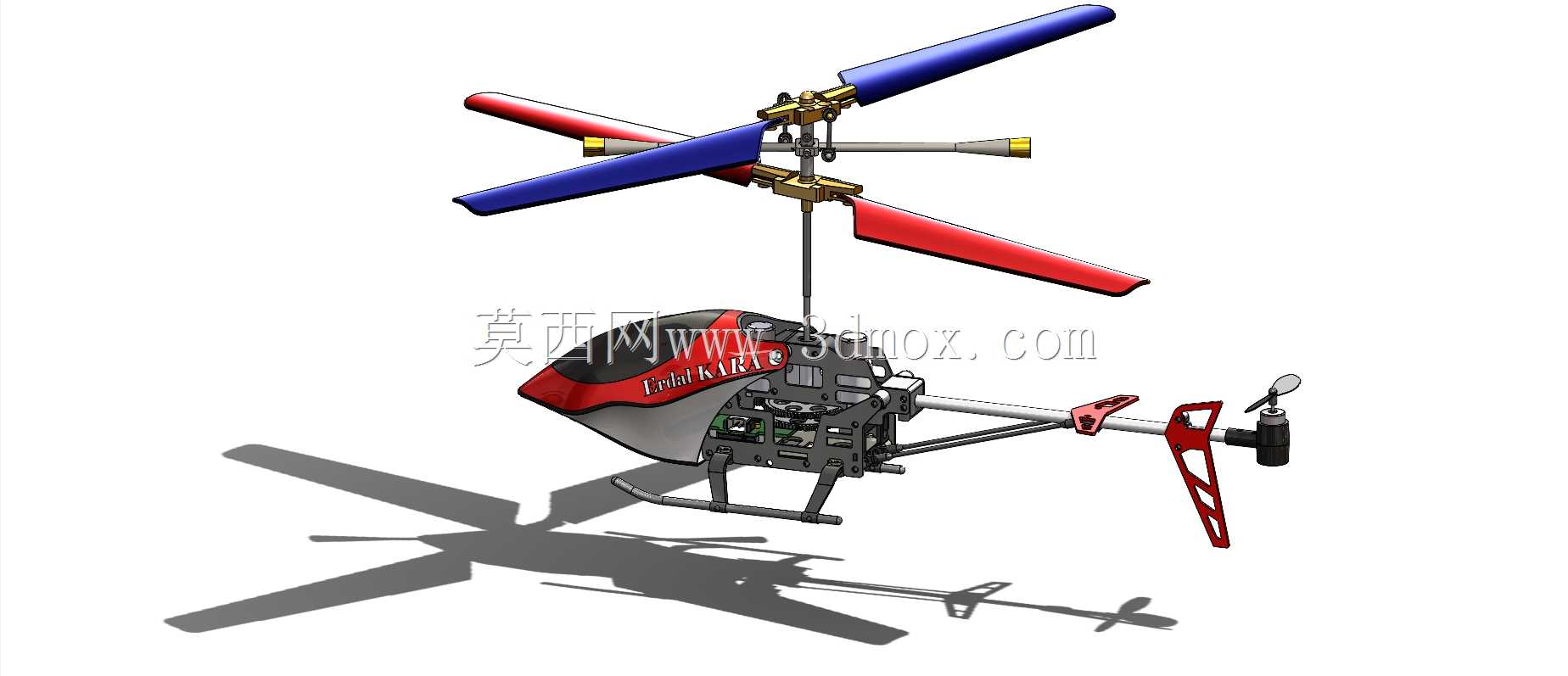

从结构设计逻辑来看，整机的重心布置严格遵循共轴旋翼飞行器的配平要求，主旋翼主轴作为整机的核心受力基准，动力舱、电池舱、控制电路板舱全部沿主轴轴线对称排布，机身主体的载荷集中在主轴中下位置，有效降低整机重心高度，提升飞行过程中的姿态稳定性。上层旋翼与下层旋翼的桨距控制机构采用独立的滑动套结构设计，分别对应总距控制与航向差速控制的动作输出，两个旋翼的旋转平面保持严格平行，安装间隙控制在合理范围内，避免高速旋转时出现桨叶碰擦的故障。旋翼桨叶采用对称翼型设计，桨根位置设置有铰接结构，能够在飞行过程中随升力变化自动调整挥舞角度，抵消不同方位的升力差，降低前飞时的机身振动幅度。

机身前部设置有流线型的整流罩，一方面覆盖内部的动力与控制元件，减少飞行过程中的正面空气阻力，另一方面整流罩的曲面弧度经过反复调整，能够引导气流顺畅流过机身上部，避免在旋翼下方形成紊乱的涡流影响升力效率。机身尾部的结构采用轻量化的桁架式设计，在保证结构刚度的前提下尽可能降低尾部重量，减少配平过程中需要额外增加的配重块，尾端设置有垂直安定面，在快速前飞时能够提供航向稳定力矩，降低飞控系统的航向修正负荷。起落部分采用滑橇式结构，两个平行的滑橇梁通过弹性支撑件与机身主体连接，降落时能够通过结构形变吸收冲击能量，避免硬着陆时的冲击力直接传递到机身内部的精密电子元件，滑橇的横向跨度经过优化，既能够保证地面静置时的防侧翻角度满足要求，也不会因为跨度过大增加不必要的飞行阻力。

在安装边界的设计考量上，旋翼旋转时的最大直径作为整机的最大轮廓尺寸，机身主体的所有突出部件都不会超出旋翼旋转的投影范围，避免飞行过程中突出部件剐蹭到障碍物。主传动齿轮组的安装位置设置有密封挡边，能够阻挡润滑脂溢出沾染旋翼桨叶，同时也能避免外界的灰尘、纤维杂物进入齿轮啮合面，延长传动结构的使用寿命。电池舱的安装接口采用通用的滑插式设计，能够适配同规格的不同容量航模电池，不需要修改机身结构就能调整整机的续航时间。控制舵机的安装位预留有足够的调整间隙，装配时可以通过微调舵机的安装位置修正连杆的初始长度，保证旋翼桨距的初始角度符合设计要求，降低后期调试的工作量。

从实际使用的功能特性来看，这套结构设计充分考虑了玩具类航模的使用容错率，所有易损的桨叶部件都采用快拆式安装结构，碰撞损坏后不需要拆解机身主体就能快速更换备件。机身的结构件壁厚经过优化，在保证抗冲击强度的前提下尽可能降低整机重量，提升单位功率下的载荷能力，预留的载荷安装位可以搭载微型摄像头、小型传感器等轻量化任务设备，拓展不同的使用场景。旋翼头的连接结构设置有阻尼装置，能够过滤掉飞行过程中的高频振动，避免振动传递到机身搭载的电子设备上，影响传感器的测量精度或者拍摄画面的清晰度。
